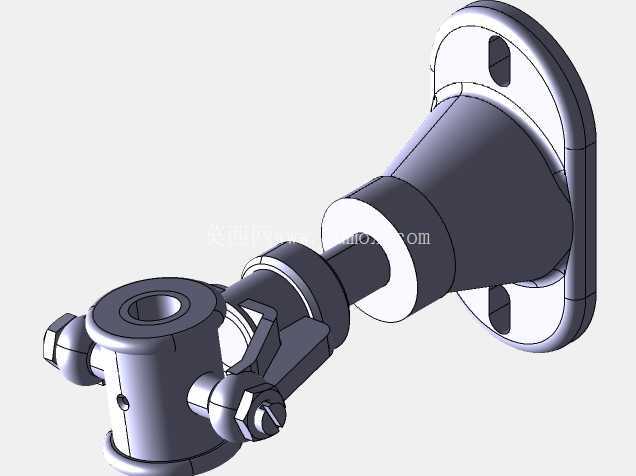

法兰安装式带铰接端旋转轴承结构

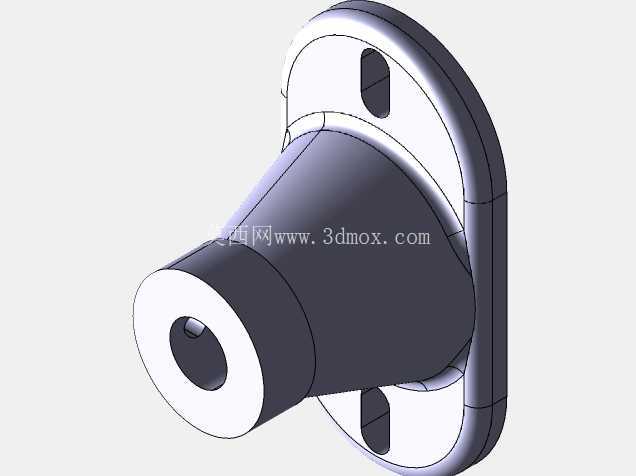

　　这类带法兰安装基座的铰接端旋转轴承，常应用在需要小角度回转同时兼顾轴向、径向载荷传递的设备工位中，比如自动化生产线的摆臂铰接点、小型工装夹具的翻转连接位、检测设备的角度调节机构，还有部分低压电气柜内部操作机构的联动部位，相比普通深沟球轴承，它集成了安装法兰与铰接输出端，不需要额外设计轴承座与连接接头，能大幅缩减装配环节的零件数量，降低安装面的加工精度要求。从结构设计逻辑来看，法兰端采用三孔均布的安装定位方式，安装面做了沉台设计，装配时可以直接贴合设备安装基准面，螺栓锁紧后不会出现凸起干涉相邻部件，法兰与轴承外圈采用一体化结构，避免了分体式装配带来的同轴度误差，能有效降低轴承运转时的径向跳动量。

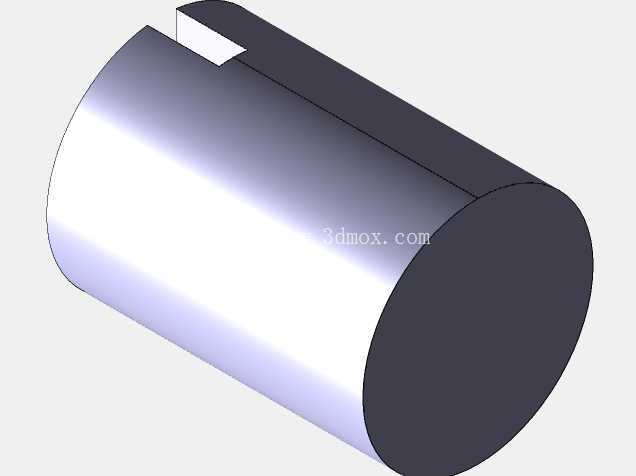

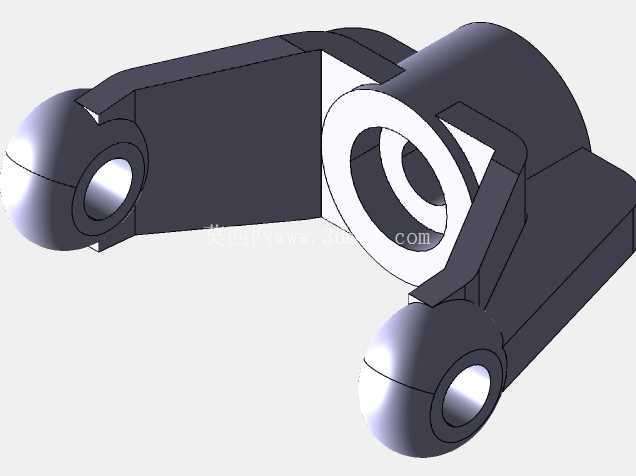

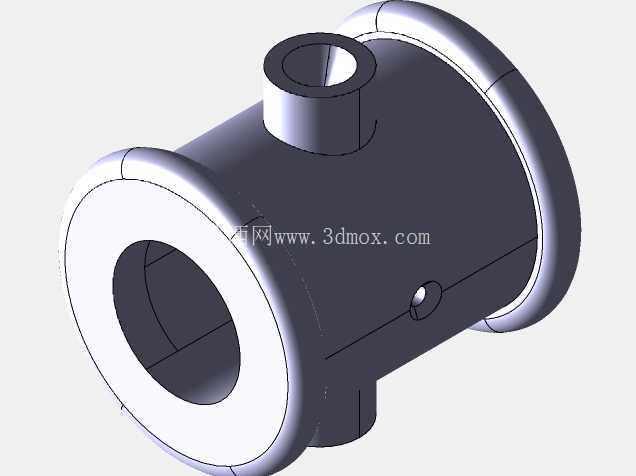

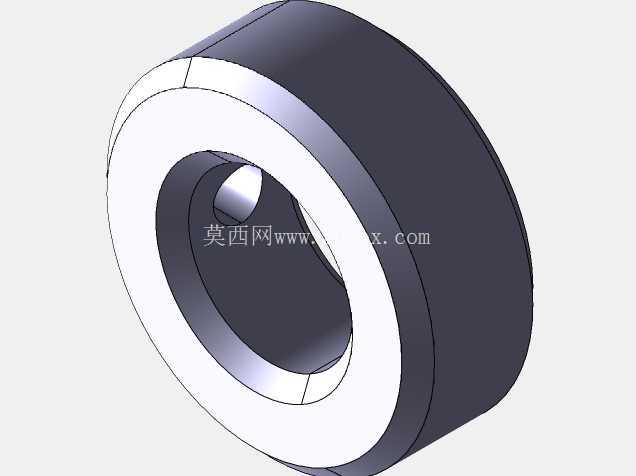

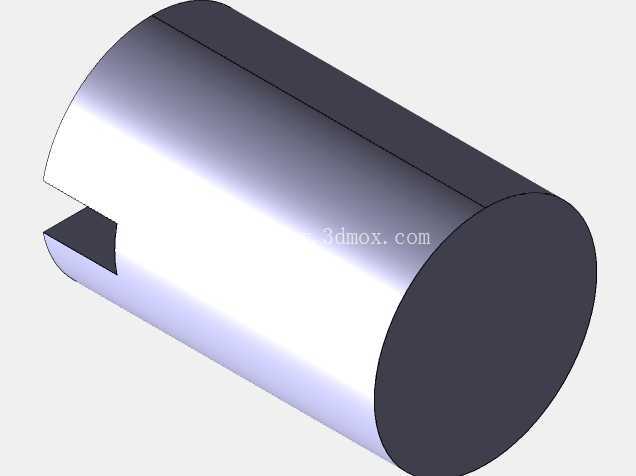

　　中间的回转主体做了阶梯轴结构，靠近法兰端的轴径更大，主要承担径向载荷，靠近铰接端的轴径做了缩径处理，预留了铰接部件的装配空间，轴身与轴承内圈采用过盈配合，配合公差选取k6等级，既能保证传动时无相对滑动，也方便后续维护时的拆卸作业。输出端的铰接结构采用叉形接头设计，接头处开有横向销孔，配套的锁紧螺栓可以直接穿过销孔固定外接连杆，铰接部位的接触面做了倒角处理，装配时能快速引导外接部件对位，不需要额外修磨配合面。

　　从安装边界来看，法兰端的最大外圆直径适配常见的40mm、50mm规格安装工位，安装孔的中心距按照通用机械安装标准设计，不需要重新打孔就能适配多数现有设备的安装位；整体轴向长度控制在120mm以内，铰接端的最大摆角可以达到30度，能覆盖多数小角度回转传动的工况需求。在载荷承载设计上，轴承内部的滚道采用了圆弧修正线设计，能承受一定的偏载力矩，当外接连杆存在小幅角度偏差时，不会出现滚道局部应力集中的问题，延长部件的使用寿命。铰接端的锁紧部位采用了双螺栓锁紧结构，相比单螺栓固定，它的防松性能更好，在设备长期往复回转的工况下，不会出现连接松动导致的传动精度下降问题。

　　设计过程中需要重点关注法兰安装面与轴承轴线的垂直度，这个形位公差直接影响轴承运转时的摩擦阻力，如果垂直度偏差超过0.02mm，会导致轴承转动卡滞，长期运转还会出现滚道异常磨损。另外铰接端销孔与轴承轴线的平行度也需要控制在0.03mm以内，否则外接连杆运动时会产生附加侧向力，额外增加轴承的载荷负担。这类结构的轴承在实际选型时，不需要额外搭配轴承座、连接轴、锁紧螺母等零散零件，装配时只需要将法兰面贴合安装基准，拧入三颗固定螺栓，再将外接连杆插入铰接叉口穿入销钉锁紧即可，整个装配过程不需要复杂的工装调整，能有效缩短设备的装配周期。在日常维护场景中，轴承的注油孔设计在法兰端的侧面，不需要拆解周边部件就能完成润滑脂加注，维护操作十分便捷，适合用在设备内部空间紧凑、维护操作空间有限的工位。针对不同的工况环境，法兰与铰接接头的材质可以选用45号钢调质处理，表面做发黑防锈处理，在有腐蚀环境的工位也可以更换为304不锈钢材质，不需要改动整体结构尺寸就能完成适配。
