镀铬金属壳体组合式机械零部件设计

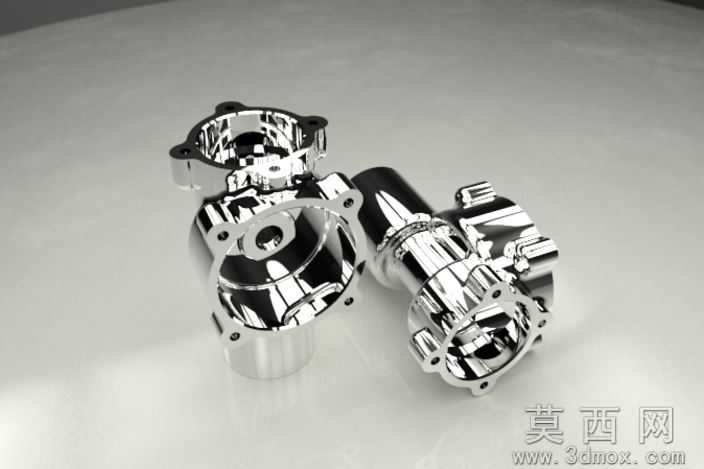

本作品采用三维建模软件完成整套组合式金属壳体零部件的参数化设计，建模阶段严格遵循机械加工的公差配合要求，对两个配对壳体的法兰安装孔位、止口定位结构、腔体容纳空间进行了1:1的精准还原，所有安装孔的孔距公差控制在0.02mm范围内，确保两个壳体能够实现无干涉的精准合模装配。建模过程中优先采用草图驱动特征的建模逻辑，先绘制各壳体的轴向截面轮廓，通过旋转、拉伸切除、阵列等基础特征构建主体结构，再对法兰边缘的倒角、安装孔的沉头结构、腔体内部的加强筋做细节优化，所有圆角过渡均按照金属压铸工艺的要求设置了合理的R角，避免后续生产过程中出现应力集中的问题。材质与渲染阶段，为还原镀铬金属零件的真实质感，对材质参数进行了多轮调试：基础材质设置为高反射率的铬金属，调整粗糙度参数至0.08以模拟电镀层的镜面效果，同时添加了极细微的各向异性划痕纹理，避免纯镜面材质带来的塑料感；场景布光采用三点布光结合HDR环境贴图的方案，主光源从侧上方45度角打亮零件的主体曲面，补光弱化暗部的死黑区域，轮廓光勾勒壳体的边缘轮廓，让金属表面的反射层次更加丰富，同时在接触平面添加了柔和的接触阴影，增强零件的落地真实感。结构设计上，两个配对壳体分别设置了定位止口与密封槽结构，法兰盘上的安装孔采用圆周均匀阵列排布，可适配标准螺栓实现紧固连接，其中一侧壳体延伸出的轴状连接端设置了多级台阶结构，可适配外接管路或传动部件的安装需求，腔体内部的空间预留充分，可容纳阀芯、传动组件等内部功能构件，整体结构兼顾了装配便利性与结构强度，可直接用于同类金属壳体产品的设计参考、工艺演示或3D打印验证。
