动力传递分动箱总成结构设计

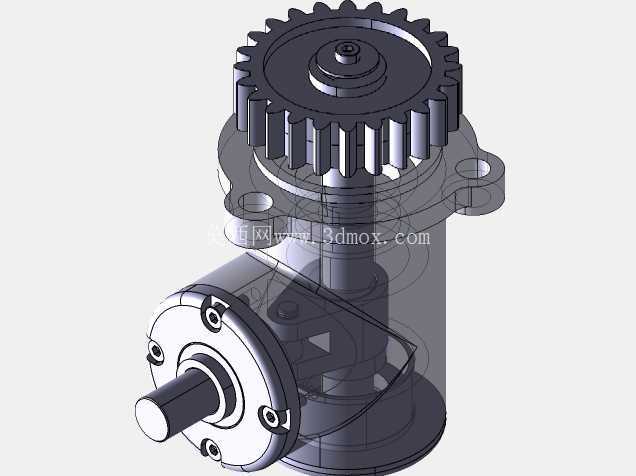

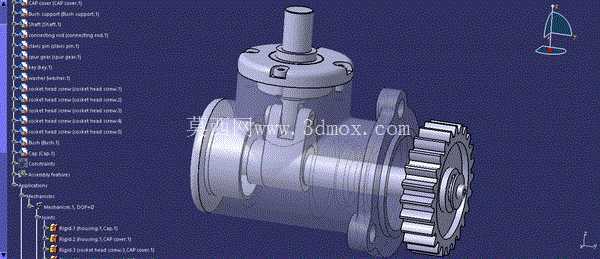

　　这套分动箱结构主要面向多动力输出端的行走类机械设备设计，常见于需要将单路输入动力拆分传递至不同执行机构的作业场景，比如小型工程机械、农用作业设备、特种作业车辆的动力传输链路中，承担着动力分流、扭矩适配的核心作用。从结构布局来看，输入轴采用同轴式前置布局，轴端预留的连接位可直接对接发动机或主减速器的输出法兰，安装时需保证输入轴与动力源输出端的同轴度控制在0.05mm以内，避免运转过程中产生额外的径向载荷加速轴承磨损。

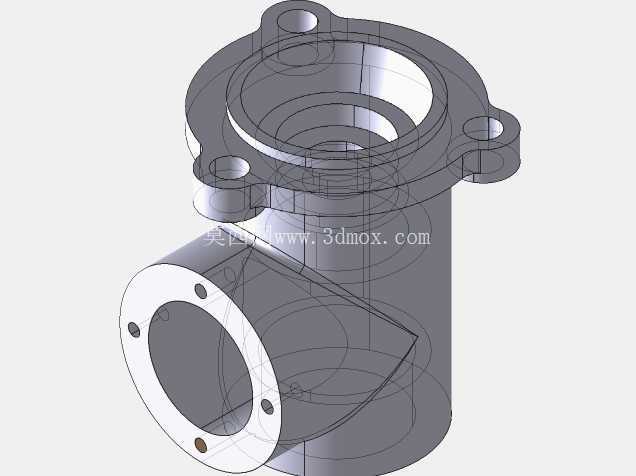

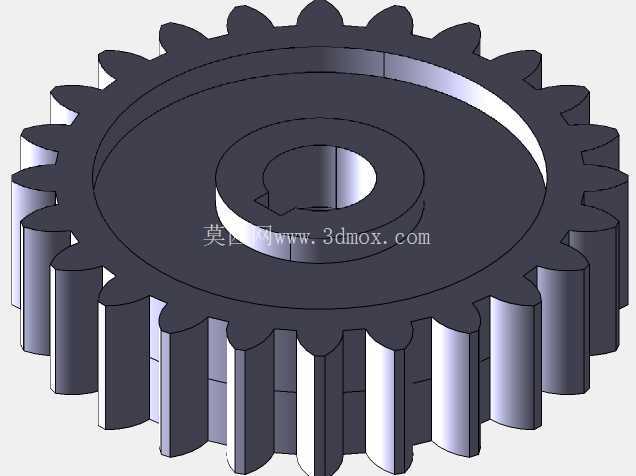

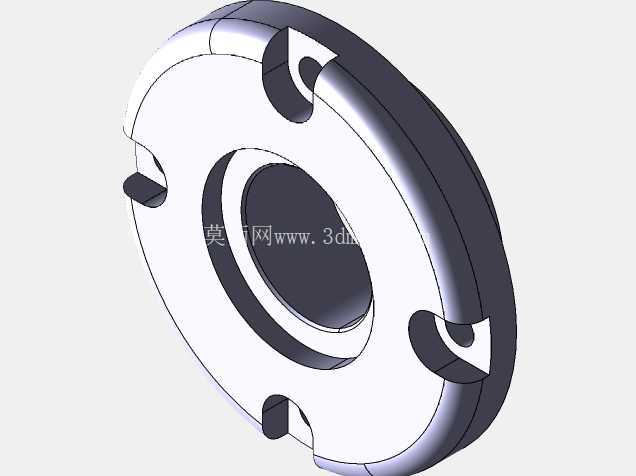

　　箱体采用一体化铸铝壳体结构，结合面的加工精度直接决定了箱体的密封性能，设计时在壳体结合面预留了0.1mm的密封胶涂覆槽，同时在轴承安装位设计了阶梯式定位台肩，既可以保证轴承安装时的轴向定位精度，也能减少运转过程中轴承外圈的蠕变磨损。传动端的圆柱斜齿轮采用磨齿工艺加工，齿向修形量根据额定输入扭矩下的轴系变形量做了匹配设计，能够抵消满负载工况下轴系挠曲带来的齿面偏载问题，齿轮啮合侧隙控制在0.12-0.2mm区间，既可以保证正反转切换时的传动精度，也能避免热胀冷缩导致的齿面卡滞。

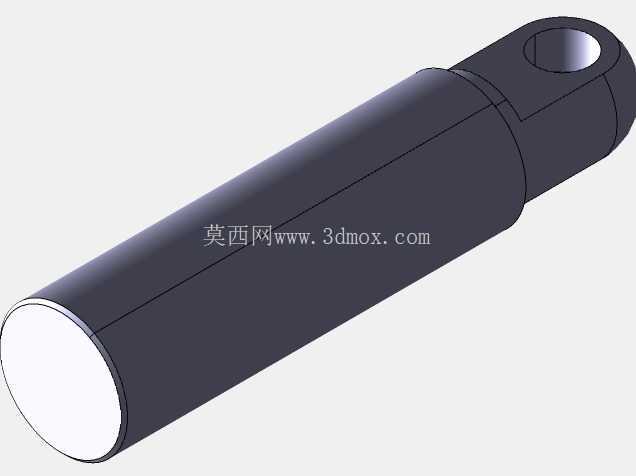

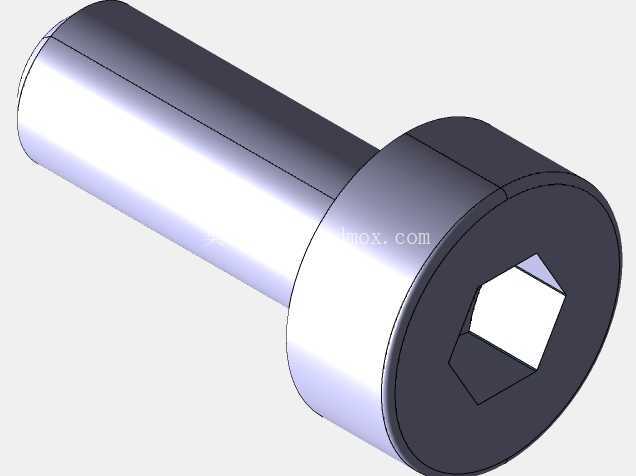

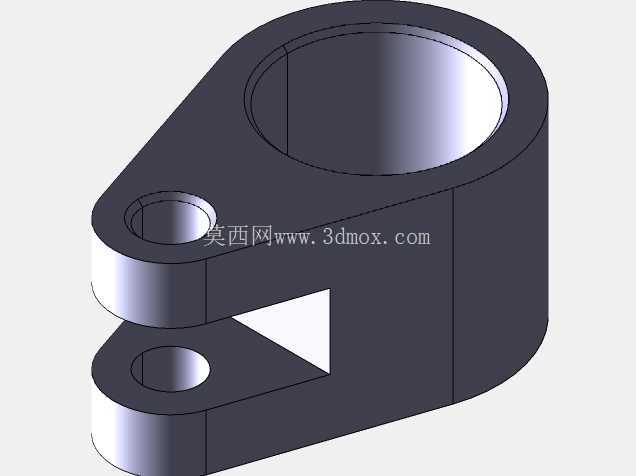

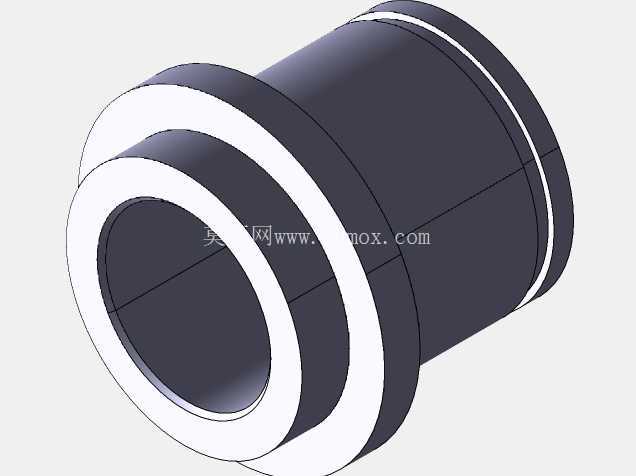

　　输出端的齿轮轴采用悬臂式支撑结构，靠近齿轮端选用圆锥滚子轴承承受径向与轴向的复合载荷，外端选用深沟球轴承做辅助支撑，这种支撑结构可以在有限的箱体空间内提升轴系的刚性，同时方便后期维护时的轴承拆装。箱体侧面预留了多个螺纹工艺孔，既可以作为润滑油加注口、油位观察口，也可以根据不同安装场景的需求作为固定连接位，适配不同角度的安装姿态。安装边界方面，箱体底部的三个固定支脚呈三角形分布，支脚的安装孔位做了沉台设计，安装螺栓选用M10的8.8级高强度螺栓，拧紧力矩控制在35N·m，三个支脚的安装平面平面度公差要求不超过0.03mm，避免安装时产生额外的安装应力导致箱体变形。

　　润滑方式采用飞溅润滑设计，箱体内的润滑油加注量以油位到达中间齿轮齿根位置为准，运转过程中齿轮带起的润滑油可以直接飞溅到各个轴承与啮合齿面，不需要额外设计润滑油路，简化了整体结构的同时降低了制造成本。输入轴的伸出端设计了双唇口油封结构，主唇口负责阻挡润滑油外泄，副唇口负责阻挡外部粉尘、泥水进入箱体内部，能够适应多尘、泥泞的户外作业环境。整套结构的传动比设计根据不同的动力输出需求做了匹配，输入动力经过两级齿轮减速后传递至侧置输出齿轮，输出端的连接法兰可以直接对接传动轴或者行走轮系，能够根据不同设备的动力需求调整齿轮齿数来改变传动比，不需要改动箱体的整体外形尺寸，具备较强的适配性。设计过程中对轴系的临界转速做了校核，额定工作转速下轴系的运转平稳性满足要求，不会出现共振问题，齿轮的接触强度与弯曲强度均按照1.5倍的额定过载工况做了校核，能够承受短时的冲击载荷，适配作业过程中可能出现的负载突变场景。箱体的壁厚根据铸造工艺要求做了均匀化设计，壁厚差控制在2mm以内，避免铸造过程中出现缩孔、缩松等缺陷，轴承安装位的壁厚做了局部加强，提升安装位的结构刚性，避免轴承压装时出现壳体开裂的问题。
