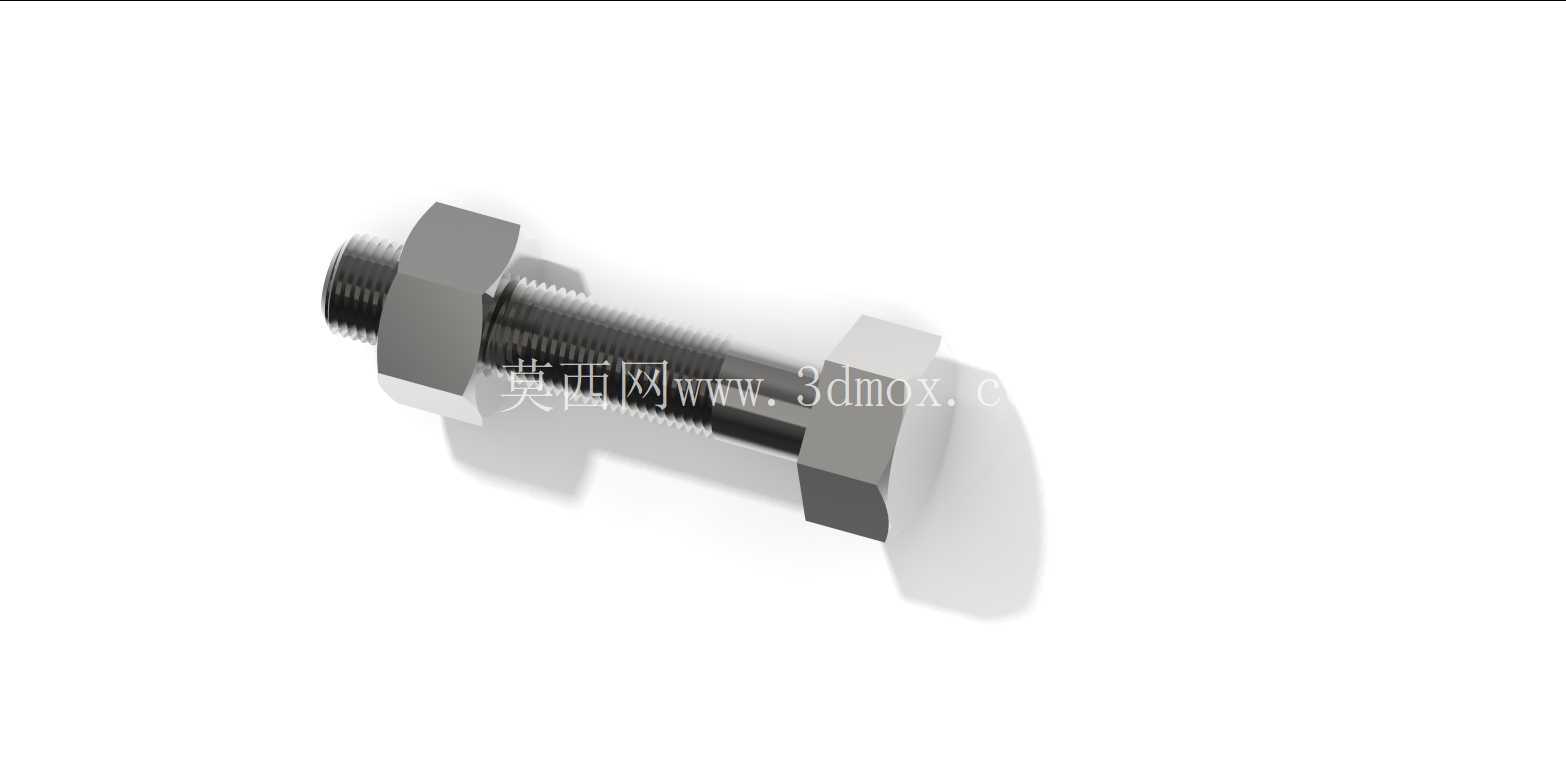

螺栓螺母紧固连接组件三维结构

　　在各类机械装配场景中，螺纹紧固组件是应用覆盖范围最广的基础连接件，这套螺栓螺母配合结构，核心作用是通过螺纹副的自锁特性实现两个或多个零部件的刚性压紧连接，避免设备运行过程中连接部位出现松脱、错位，保障整体结构的传动精度与运行稳定性。从实际应用场景来看，这类紧固件广泛出现在汽车底盘结构连接、工业设备机架装配、工装夹具定位锁紧、传动部件端面固定等环节，不同工况下对螺栓的强度等级、螺母的防松形式都有明确的选型要求，比如承受交变载荷的连接部位，需要匹配更高强度等级的材质，同时增加防松垫圈或者双螺母锁紧结构，避免长期振动下螺纹副出现滑牙、松脱问题。

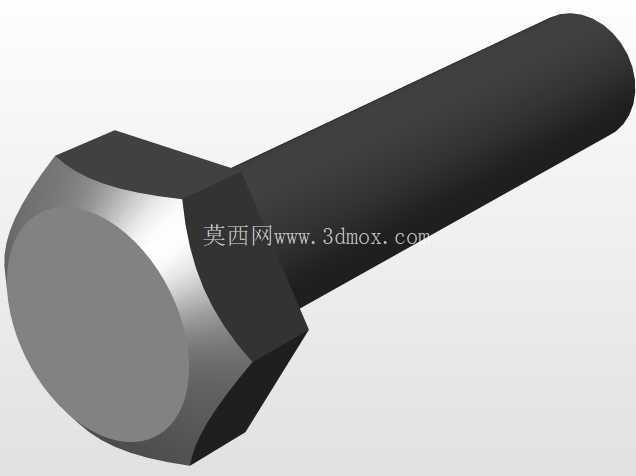

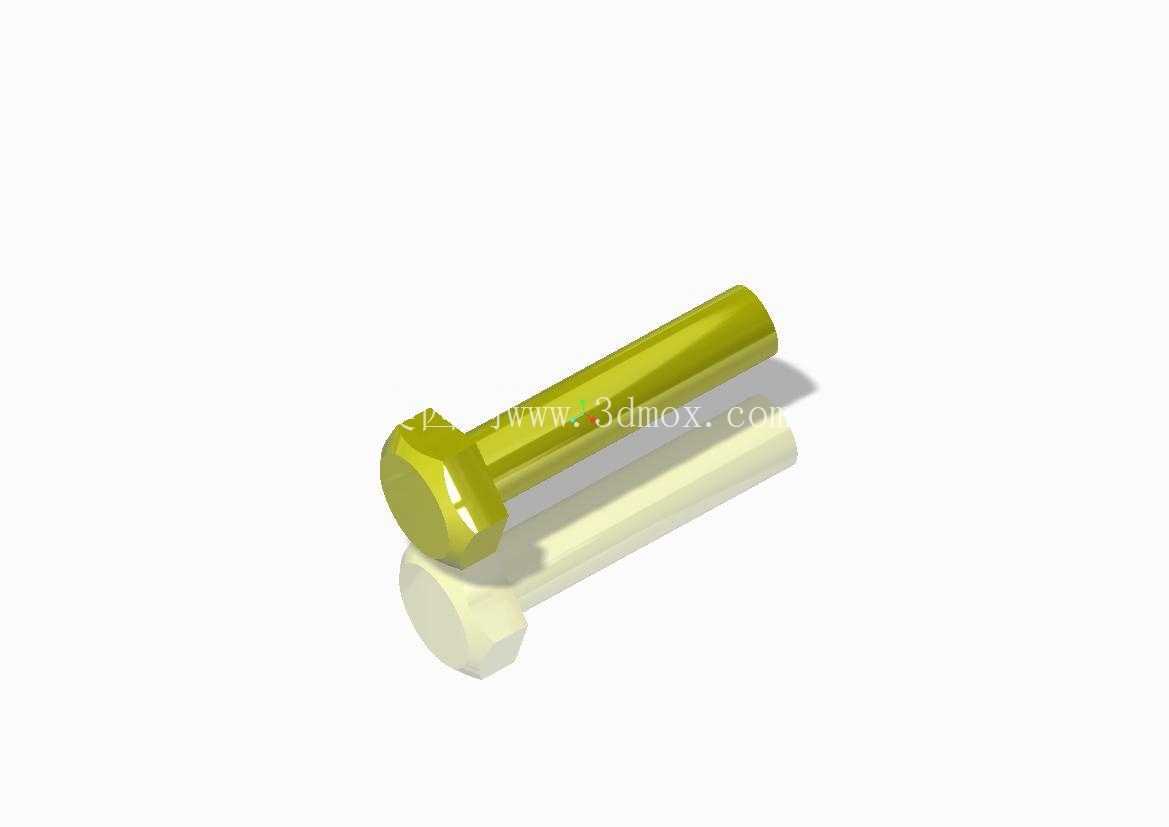

　　从结构设计思路来看，这套组件采用标准公制螺纹牙型设计，螺杆部分的螺纹牙距符合通用紧固件标准，能够和同规格的标准螺母实现无卡滞旋合，螺栓头部采用外六角结构，匹配常规开口扳手、套筒工具的拧紧作业需求，螺母同样采用外六角外形，方便装配过程中从两端施加锁紧力矩。螺杆部分分为光杆段与螺纹段，光杆段主要承担连接部位的剪切力，当两个被连接件承受横向载荷时，光杆部分与安装孔的配合能够抵消横向剪切作用力，避免螺纹部分直接承受剪切载荷导致牙型变形；螺纹段的长度设计预留了足够的螺母旋合行程，同时预留了2-3个牙距的外露长度，方便确认螺母是否完全旋合到位，也为后续加装防松元件预留了安装空间。

　　从安装边界与尺寸配合来看，螺栓光杆部分的直径与被连接件的安装孔采用间隙配合设计，常规装配场景下安装孔直径比光杆直径大0.2-0.5mm，方便装配过程中快速穿入，同时允许被连接件存在小范围的位置调整余量；螺栓头部的六角对边尺寸、螺母的六角对边尺寸均符合通用紧固件的工装匹配要求，不需要定制特殊拧紧工具即可完成装配作业。螺栓头部与被连接件的接触面、螺母与被连接件的接触面均设计为平整端面，装配时如果被连接件表面为非加工面，需要加装平垫圈来增大接触面积，降低接触面的压应力，避免拧紧过程中螺母或螺栓头部压伤被连接件表面。

　　从功能特性来看，这套螺纹连接组件具备可拆卸重复使用的特点，当设备需要维护检修时，松开螺母即可拆分连接部位，检修完成后重新按照规定力矩拧紧即可恢复连接性能，相较于焊接、铆接等不可拆卸连接方式，后期维护成本更低。螺纹副的自锁特性在静载荷工况下能够保持稳定的锁紧力，当应用在振动较大的工况时，可以通过增加弹簧垫圈、螺纹涂胶、穿开口销等方式提升防松性能，满足不同场景的使用需求。在建模过程中，螺纹部分采用精确的牙型轮廓建模，能够直观展示螺纹旋合的配合状态，也可以用于虚拟装配过程中的干涉检查，验证安装过程中螺栓长度是否足够、螺母旋合行程是否满足装配要求，避免实际生产中出现螺栓过长干涉其他部件、螺栓过短无法有效锁紧的问题。

　　在实际选型应用中，需要根据被连接件的总厚度确定螺栓的有效长度，确保螺母旋合后螺纹段的外露长度符合装配规范，同时根据连接部位承受的载荷大小选择对应强度等级的螺栓材质，比如承受较大拉载荷的部位需要选择8.8级及以上强度的螺栓，避免螺栓受拉断裂。装配过程中需要按照对应规格的力矩要求施加拧紧力，力矩过小会导致锁紧力不足容易松脱，力矩过大则会导致螺纹牙型滑牙、螺栓杆部拉长断裂，影响连接可靠性。这套三维模型完整还原了螺栓与螺母的配合结构，能够用于装配教学、结构干涉验证、紧固件选型参考等场景，帮助设计人员在方案阶段快速确认紧固件的匹配尺寸，减少实际生产中的装配问题。
