机加工夹持用台虎钳结构设计

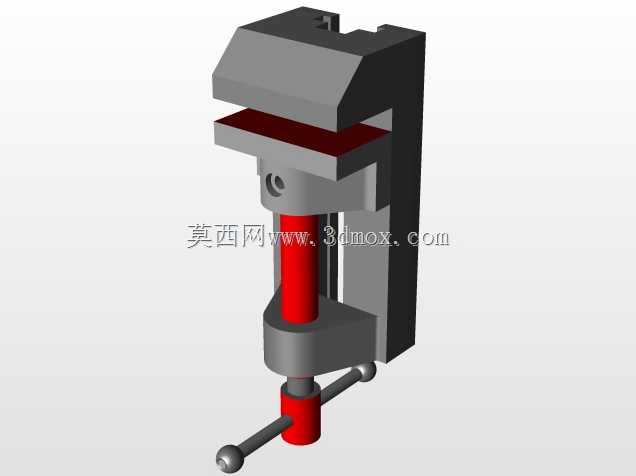

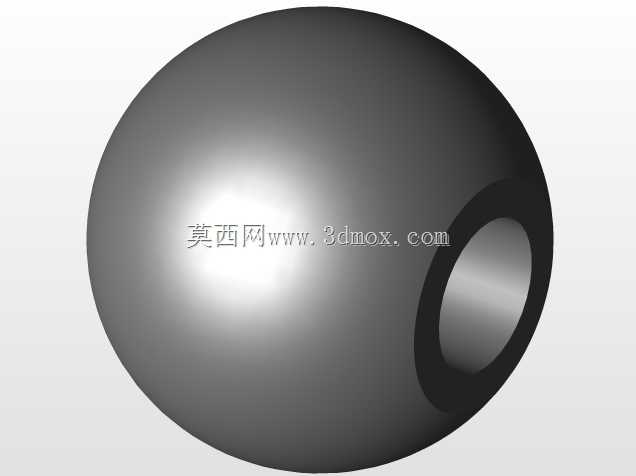

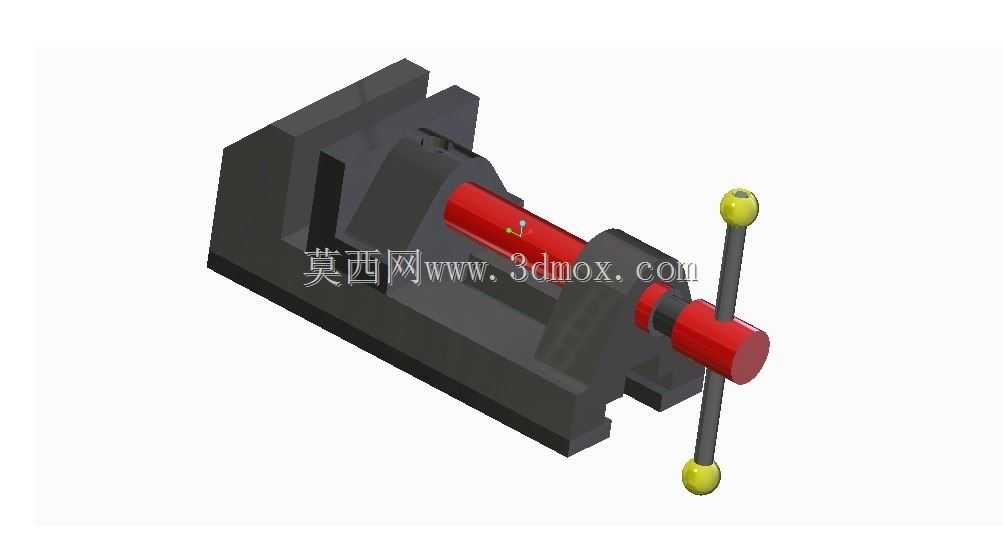

这款台虎钳是机械加工、钳工装配场景中最基础也最核心的夹持工装，日常在台式钻床、钳工台、小型铣床的工位旁几乎是标配，主要承担工件装夹定位的作用，不管是小型零件的锉削、划线、钻孔，还是小部件的装配修整，都能通过它提供稳定的夹持力，避免加工过程中工件移位造成尺寸偏差或安全隐患。从结构设计逻辑来看，整体采用固定钳身搭配活动钳身的经典布局，固定钳身底部预留了与工作台面连接的安装位，可通过螺栓锁紧在钳工台或机床配套工作台面上，安装边界需预留出丝杆操作的侧向空间，保证摇动手柄时不会与周边工装、工位挡板产生干涉，常规安装时钳身正面与工作台边缘保持10至15厘米的距离，方便长条类工件向下延伸装夹。活动钳身通过梯形丝杆与固定钳身连接，梯形螺纹的选型兼顾了传动效率与自锁性能，转动手柄带动丝杆旋转时，活动钳身可沿钳身导轨平稳滑移，实现钳口的开合调整，最大开合行程可覆盖常规小型机械零件的装夹尺寸，钳口部位设计有交叉防滑齿纹，夹持金属工件时能增大接触摩擦力，即使承受较大的钻削、锉削轴向力也不会出现工件打滑窜动的问题，同时可根据加工需求更换软钳口，避免夹持表面精度要求高的工件时夹伤加工面。手柄部分采用两端带配重球的结构设计，转动时受力均匀，需要较大夹持力时可通过锤击手柄端部快速增力，符合一线钳工的操作习惯，整体结构没有冗余的复杂部件，所有受力部件均采用刚性结构设计，钳身主体为一体式铸造结构，能承受装夹和加工过程中的交变载荷，长期使用不易出现形变。在实际选型适配时，可根据工位常加工工件的尺寸、重量匹配对应规格的台虎钳，小型精密零件加工工位可选用小规格款，重型零件修配工位则对应更大钳口宽度、更大开合行程的规格，安装时必须保证钳身与工作台连接牢固，避免重载加工时钳身晃动影响加工精度，日常维护时定期在丝杆、导轨配合面加注润滑脂，减少运动部件的磨损，延长工装使用寿命。
