工业配套电动鼓风机结构设计方案

　　在车间通风除尘、物料气力输送、设备散热冷却、小型锅炉送风这类常规工业场景里，电动鼓风机是出现频率极高的通用动力配套部件，很多刚接触结构设计的工程师容易把这类部件当成标准外购件直接调用，真到做非标集成、设备改型的时候才会发现，不同工况下对风机的安装边界、出风方向、动力匹配要求差异极大，直接套用通用型号往往会出现安装干涉、风压风量不匹配的问题。这套结构设计从实际装配需求出发，把驱动单元和风轮蜗壳做了同轴直连布局，没有额外增设皮带传动或者联轴器过渡结构，一方面能压缩整机的轴向安装尺寸，减少设备整体的占地空间，另一方面也能消除传动环节的能量损耗，避免长期运行后传动件磨损带来的维护需求。

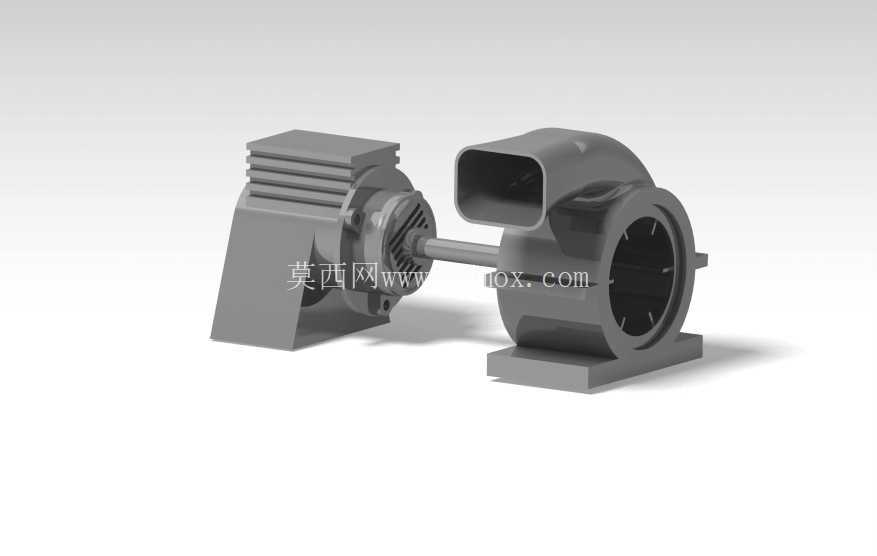

　　从结构细节来看，驱动端的散热筋做了等距平行排布，筋条高度和间距按照自然对流散热的需求做了匹配，不需要额外加装散热风扇就能满足连续运行的温升控制要求，机壳端的安装脚做了下沉式平面设计，安装时可以直接贴合设备安装基板，不需要额外加工调整垫片就能保证安装平面度。蜗壳部分采用了渐开线式流道设计，流道内壁做了顺滑过渡处理，没有突兀的折角或者结构突变，能减少气流在蜗壳内部的紊流损失，出风口采用了矩形法兰接口，接口的螺栓孔位置按照常规通风管路的通用安装尺寸做了预留，对接风管的时候不需要额外做转接法兰，能减少现场安装的加工工作量。做结构设计的时候特意把两端的支撑轴承座做了同轴度公差约束，装配时不需要反复调整轴系对中，只要按照装配顺序把转子组件压入轴承位就能保证转动顺畅，不会出现扫膛或者转动卡滞的问题。安装边界方面，整机的重心落在两个安装脚的中心连线位置，水平安装时不需要额外增加配重块就能保证运行稳定性，垂直安装时只要在安装脚位置增加对应的锁紧防松结构就能满足使用要求，出风方向可以根据实际安装需求调整蜗壳的周向固定位置，不需要改动主体结构就能适配不同的接管方向。

　　在实际选型适配的时候，要注意不同工况下的风压余量预留，如果是用在木屑、塑料粒子这类轻质物料的气力输送场景，要在进风口位置加装对应孔径的防护网，避免大尺寸杂物进入蜗壳打坏风轮；如果是用在设备散热冷却场景，要根据设备的发热量核算对应的风量需求，不要盲目选大规格型号造成能耗浪费。这套结构的所有配合面都做了明确的公差标注，零件的加工工艺性都做了校核，没有出现无法加工的特殊结构，不管是做单件样机试制还是小批量生产，都能直接按照三维模型导出工程图进行加工，装配环节也没有特殊的工装要求，普通的装配钳工按照装配工艺指引就能完成整机装配，装配完成后只需要做简单的动平衡校验就能满足运行要求，不会出现过大的振动或者噪音问题。

　　很多工程师在做这类风机结构设计的时候，容易忽略蜗壳和风轮之间的间隙匹配，间隙过大会造成风压损失，间隙过小又容易出现运行时的摩擦碰撞，这套结构在设计时已经把间隙值控制在合理区间，既保证了风压效率，又预留了足够的热膨胀余量，长时间连续运行也不会因为零件热胀出现卡滞问题。另外接线盒的位置做了侧向布局，不管是左侧还是右侧进线都能通过调整接线盒安装方向实现，不需要额外改动走线结构，能适配不同设备的走线方向要求，减少现场布线的弯折半径，避免线缆过度弯折造成的绝缘层破损问题。
