渐开线圆柱啮合齿轮参数化设计作品

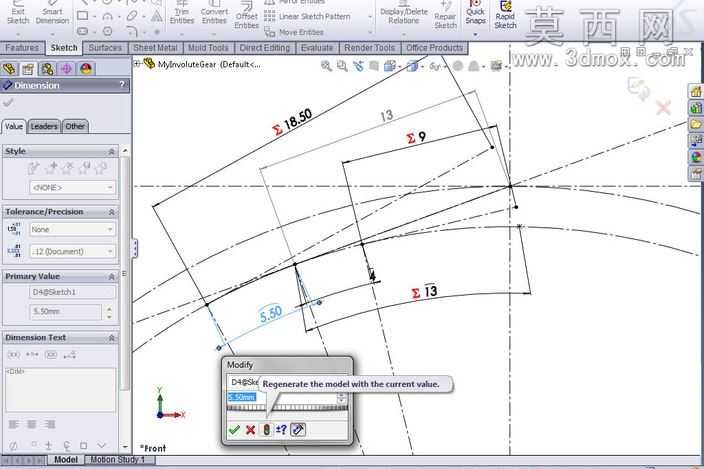

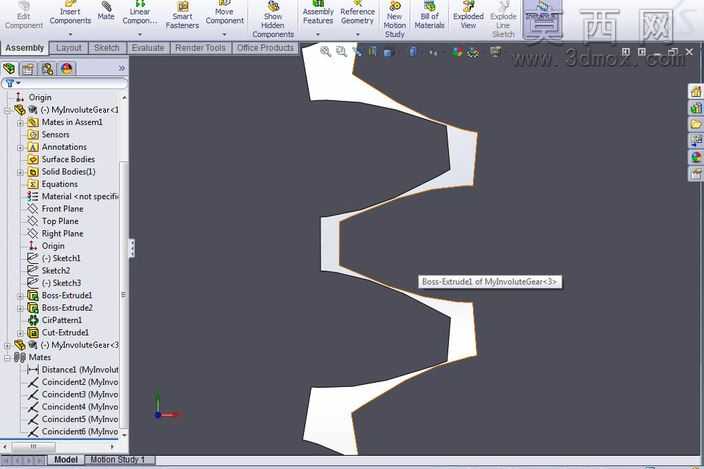

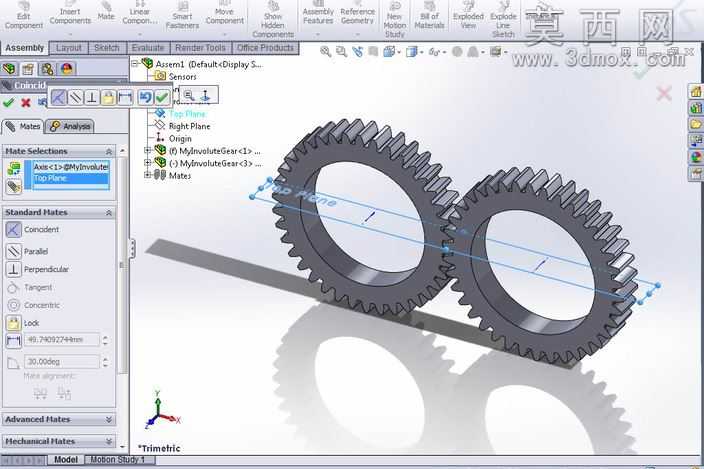

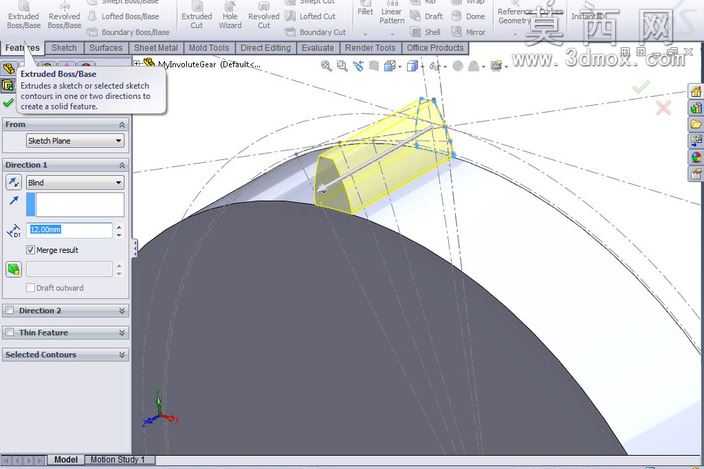

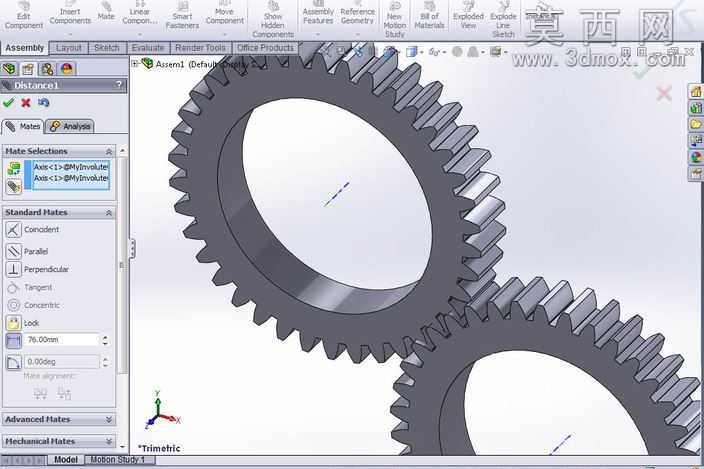

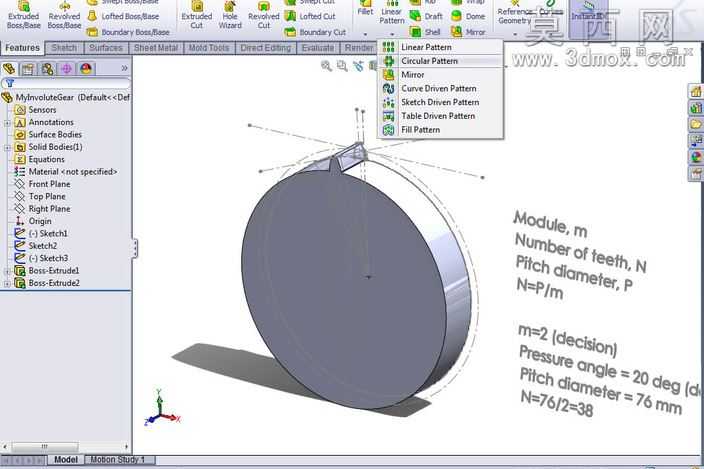

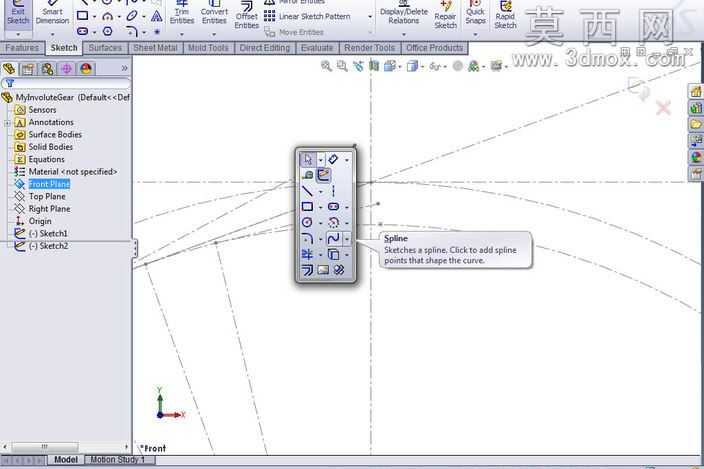

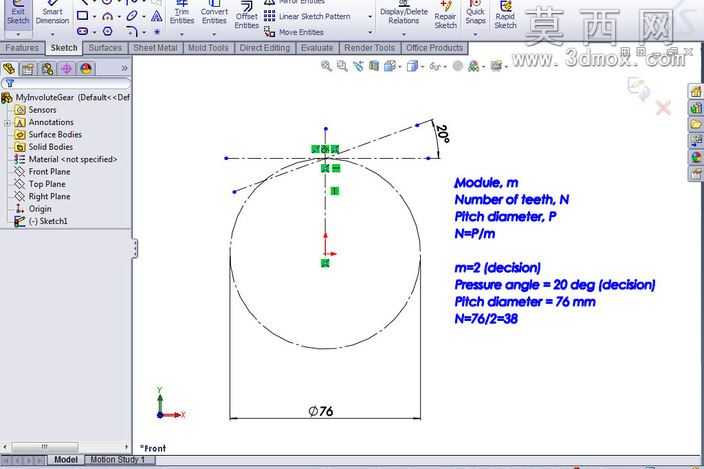

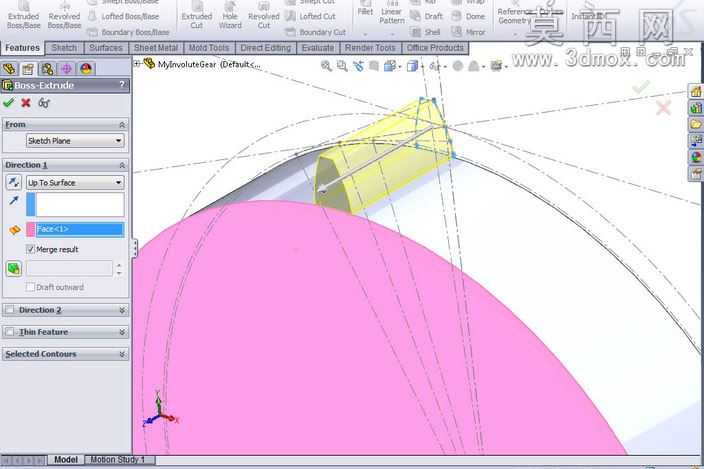

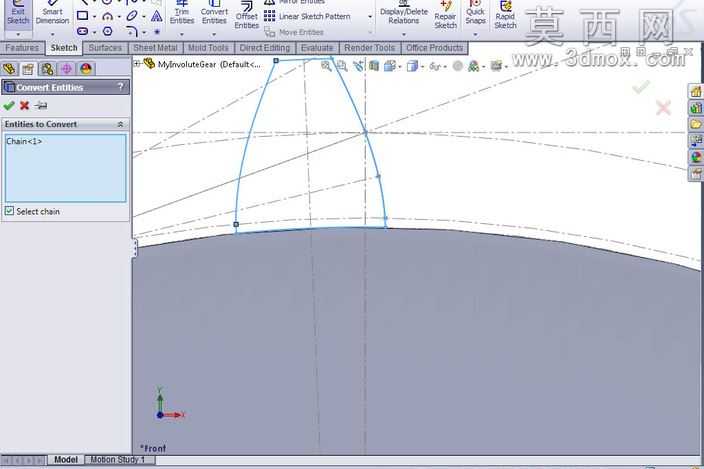

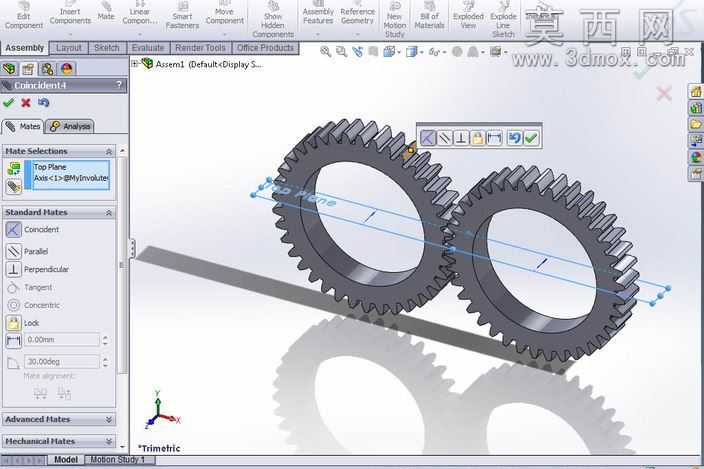

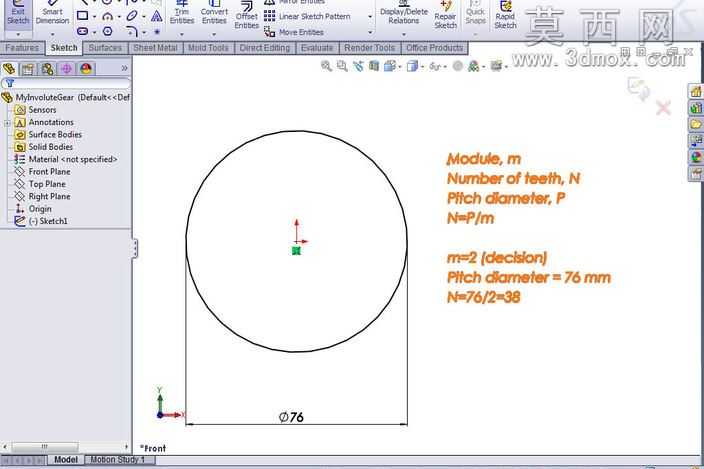

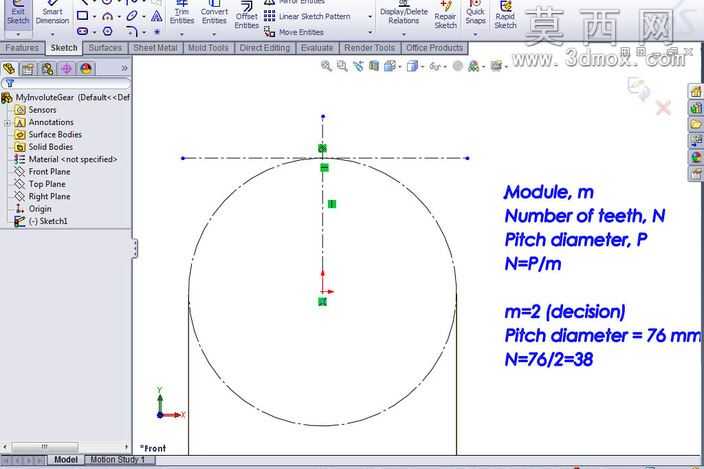

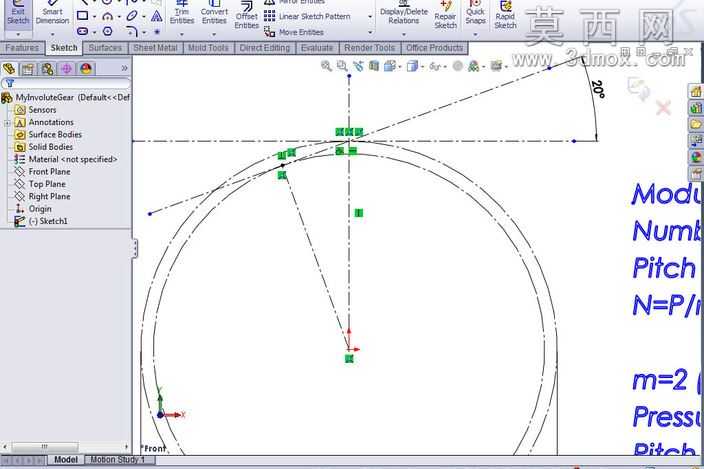

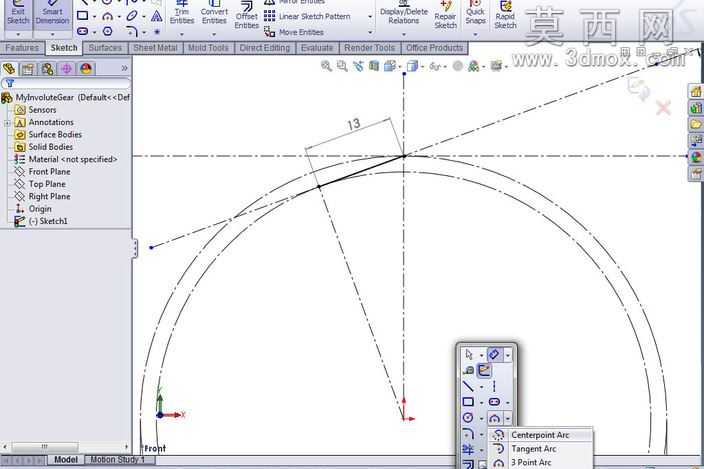

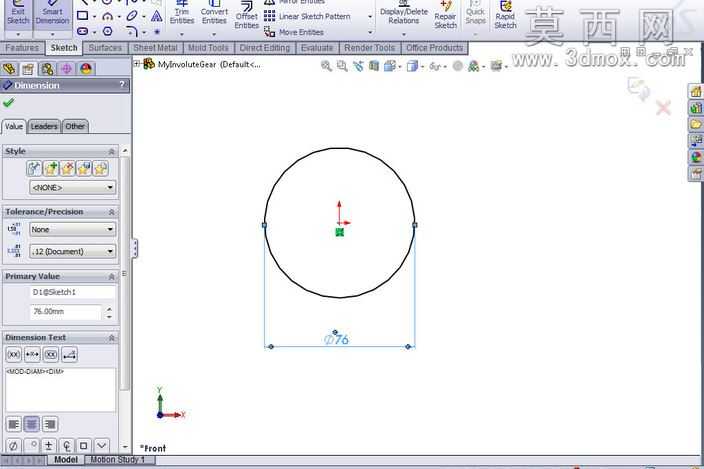

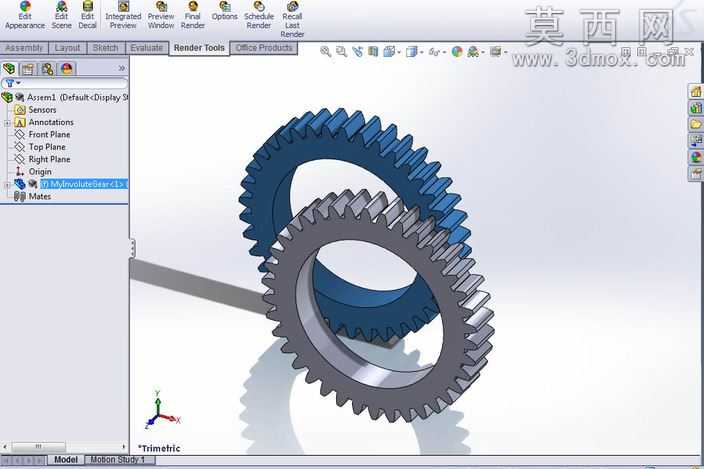

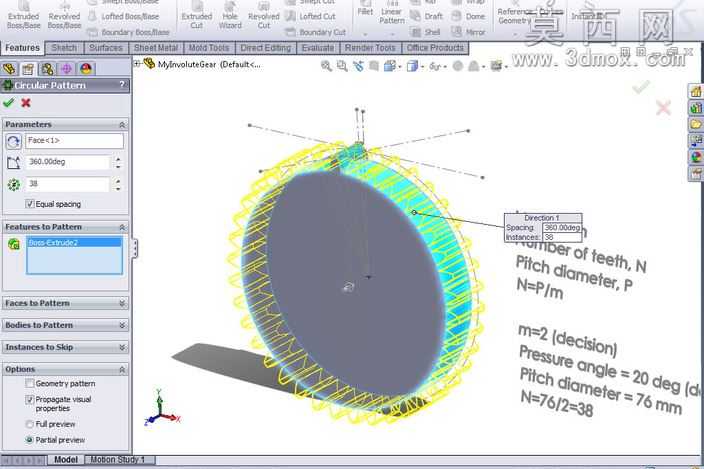

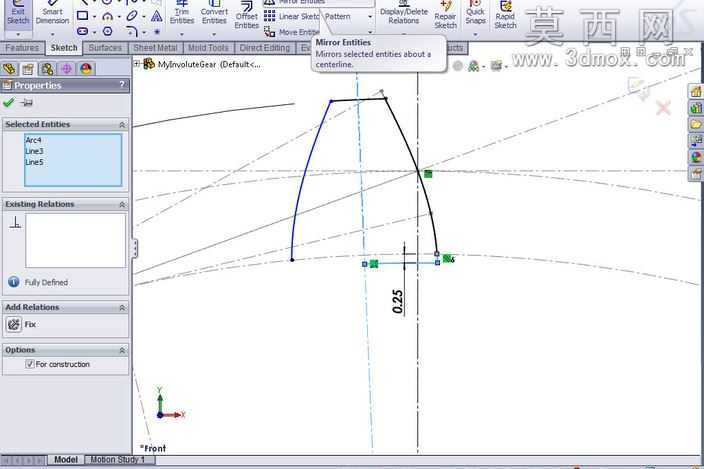

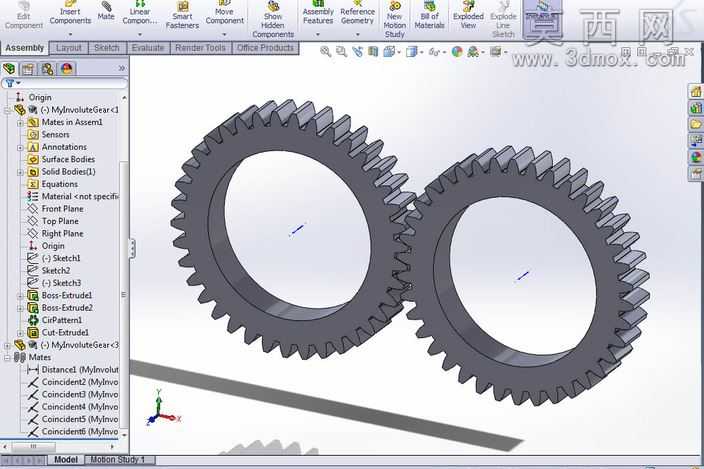

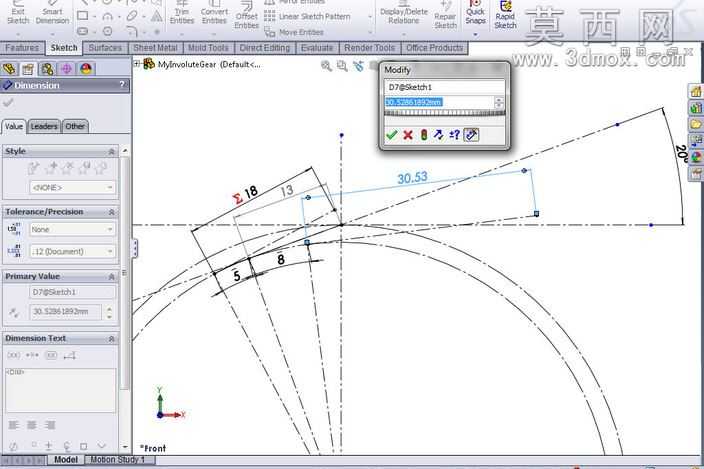

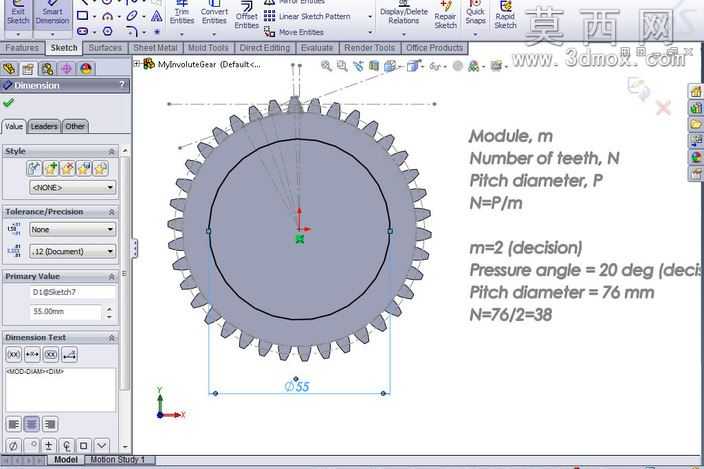

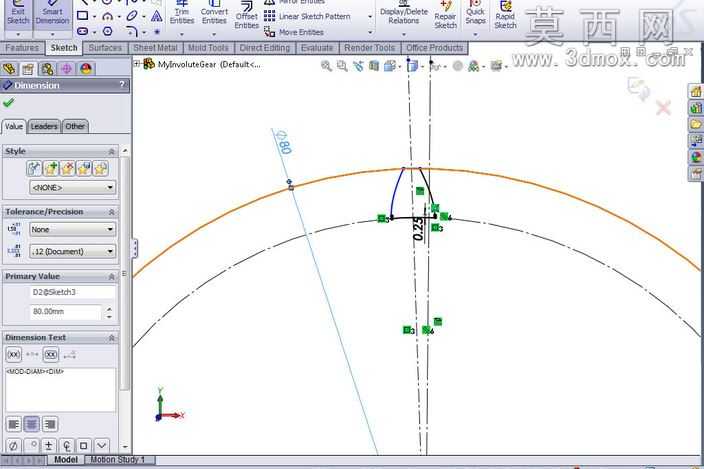

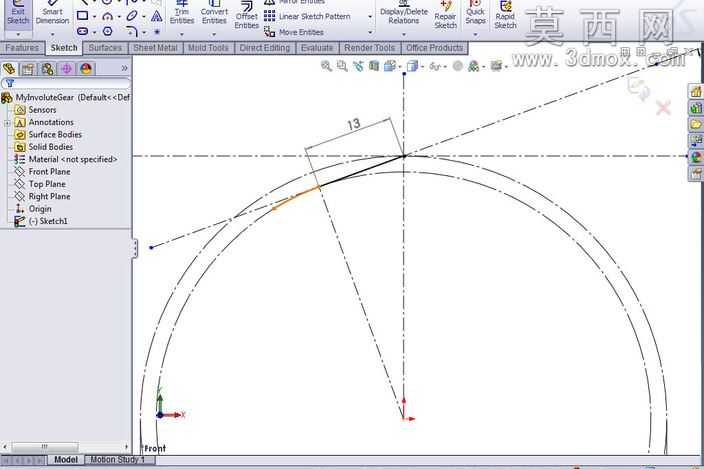

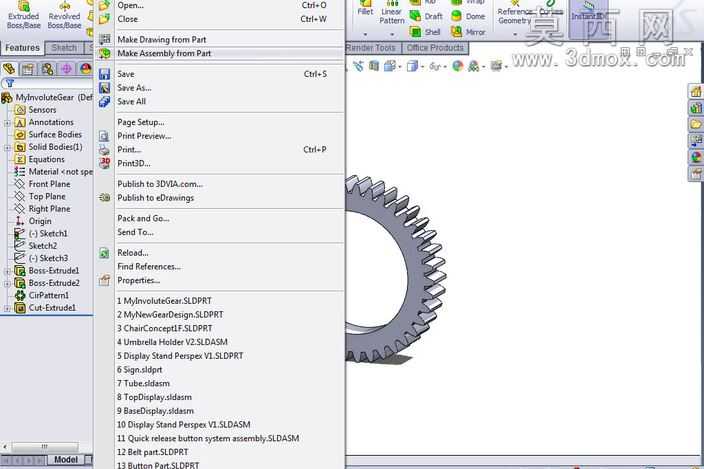

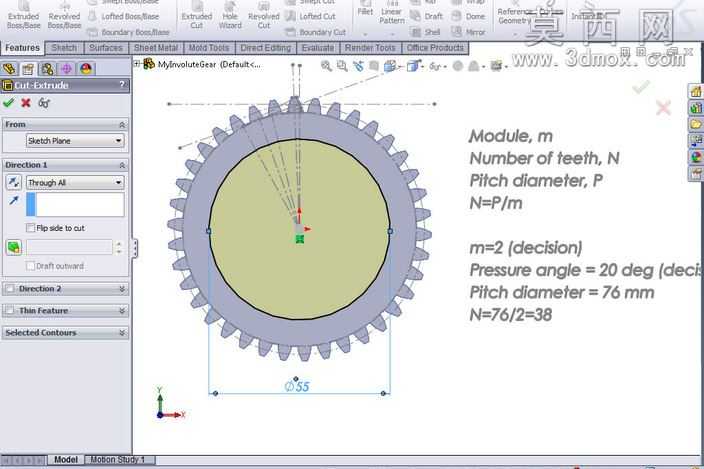

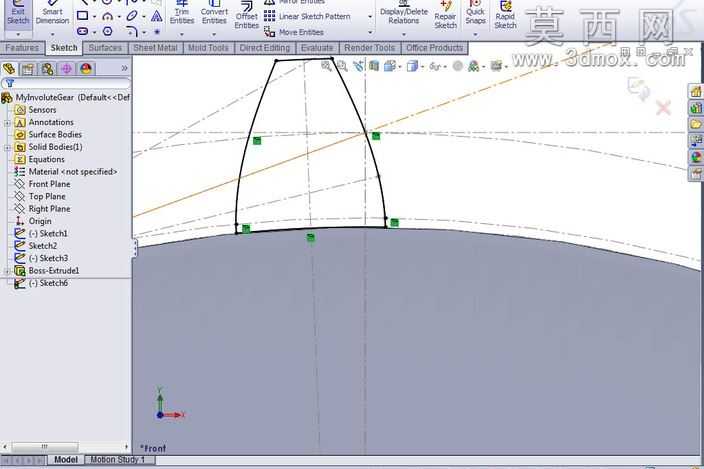

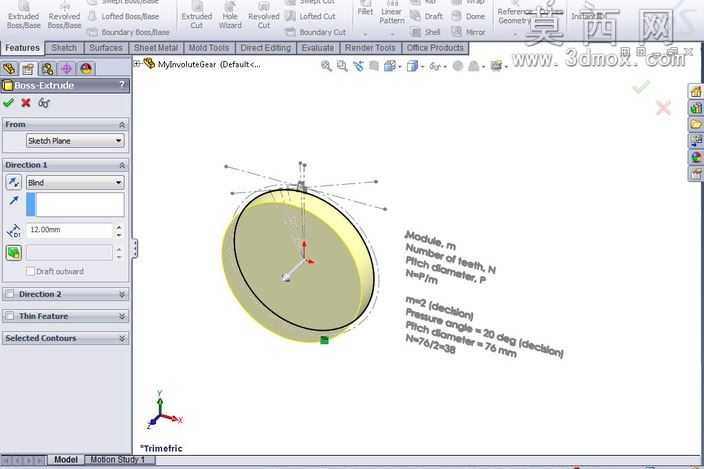

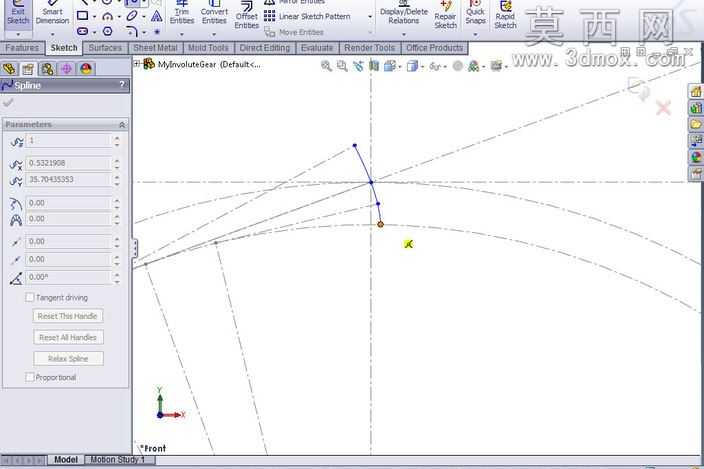

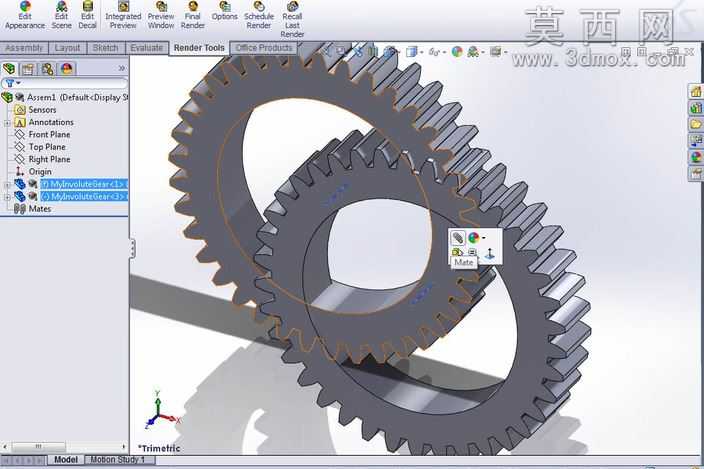

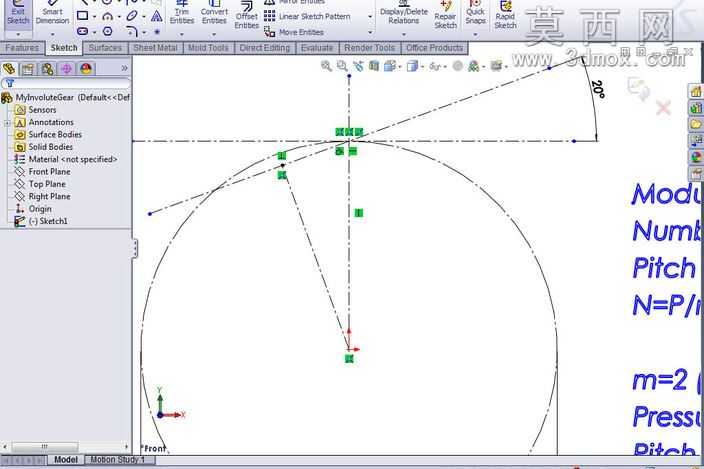

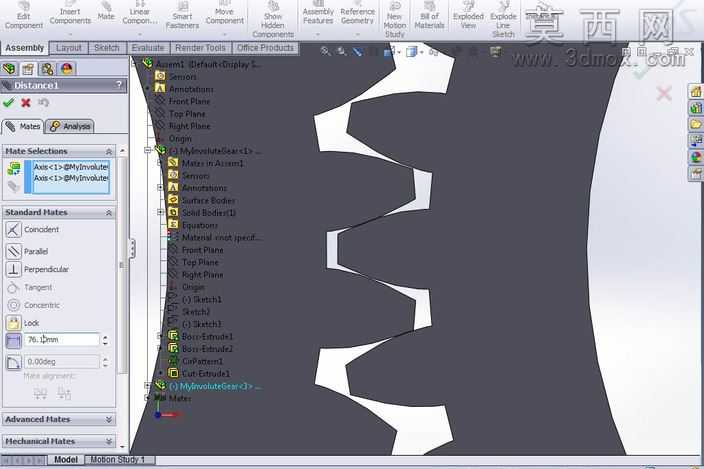

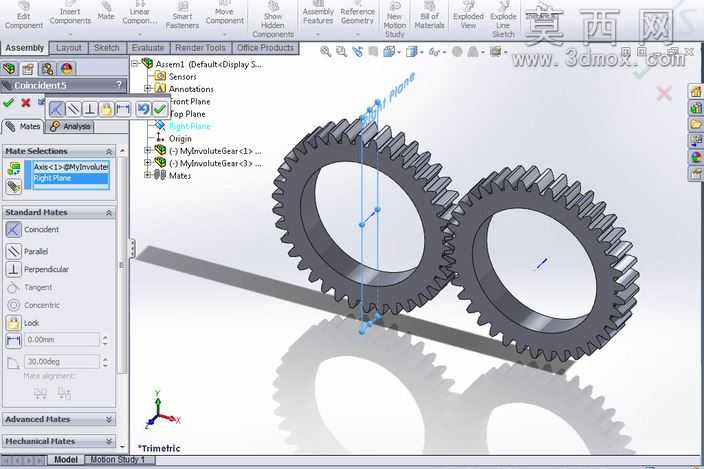

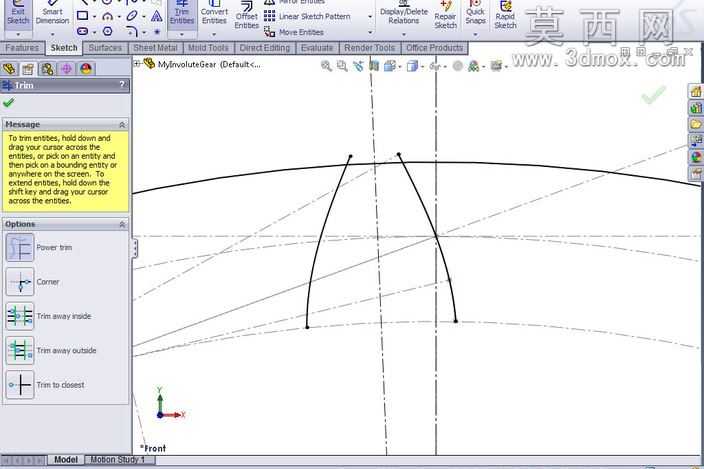

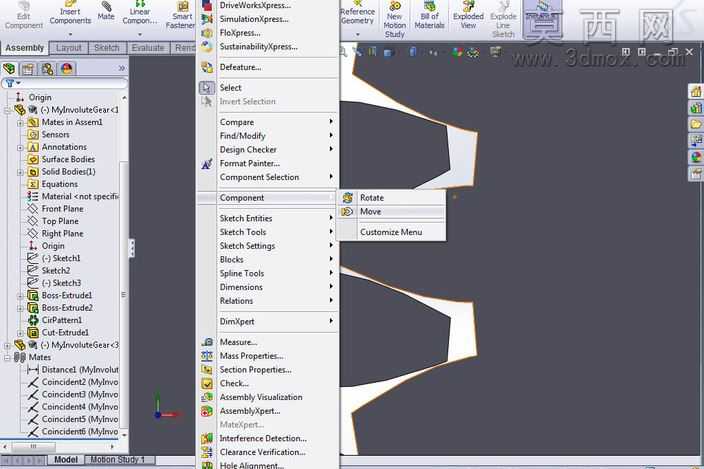

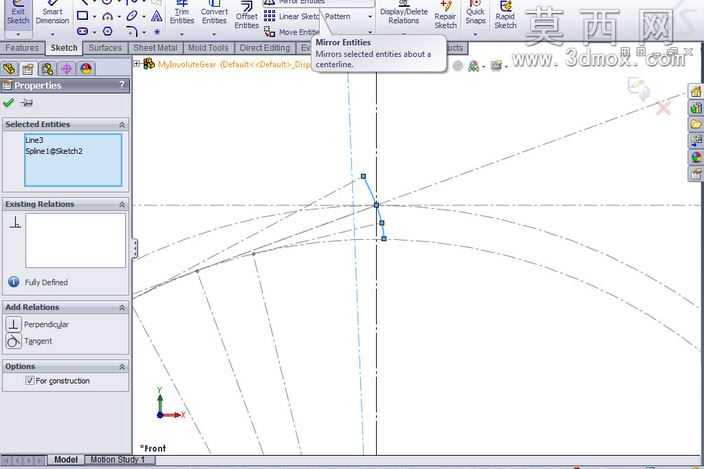

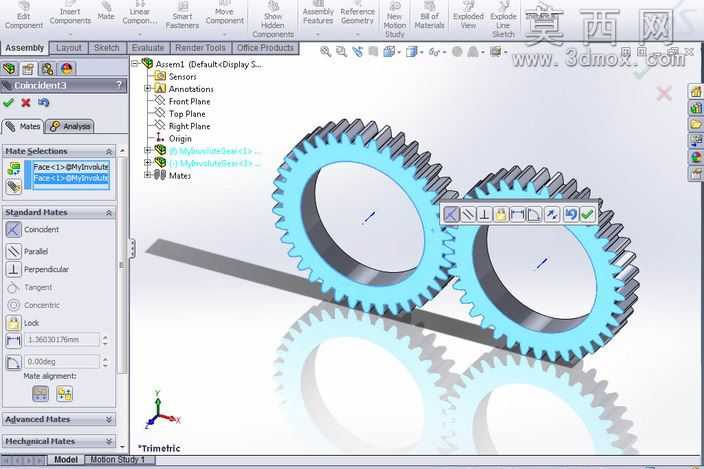

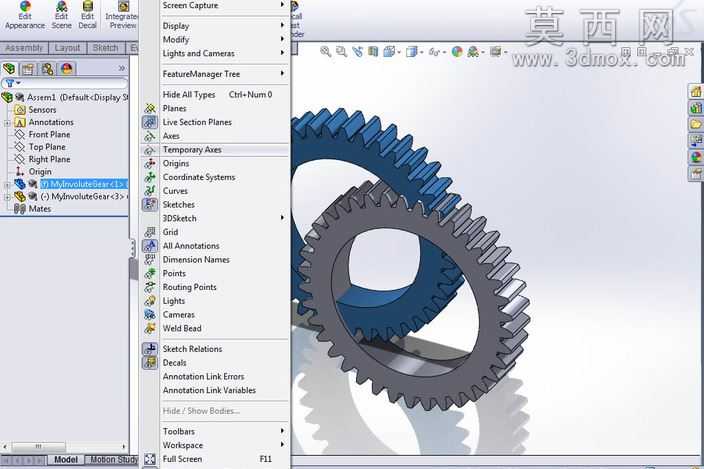

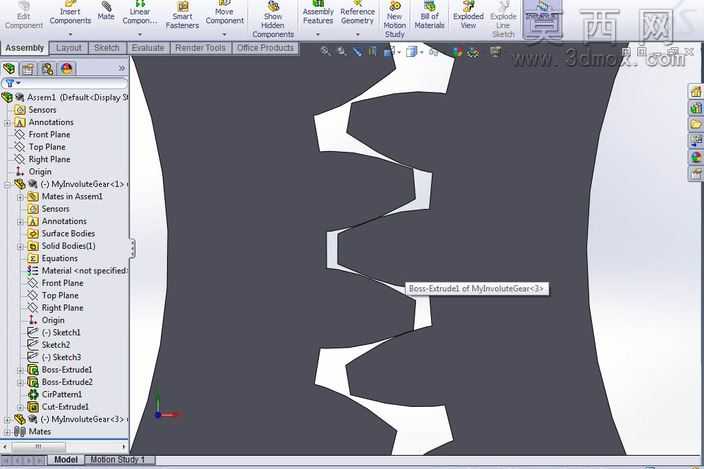

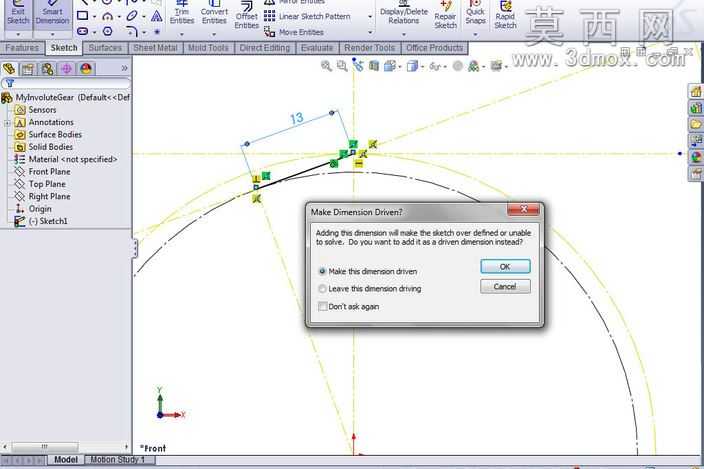

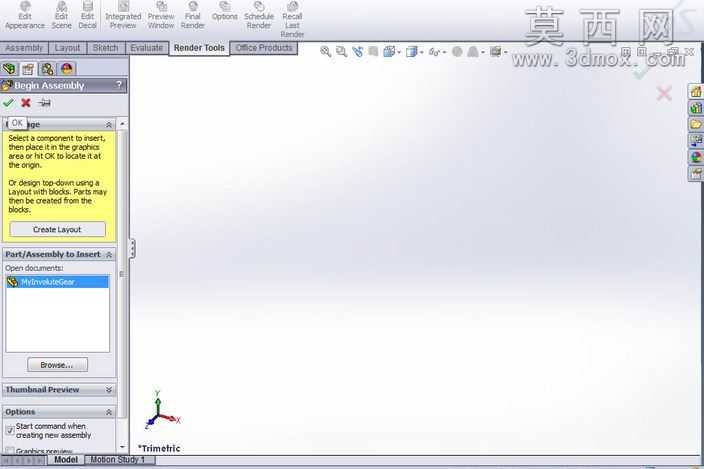

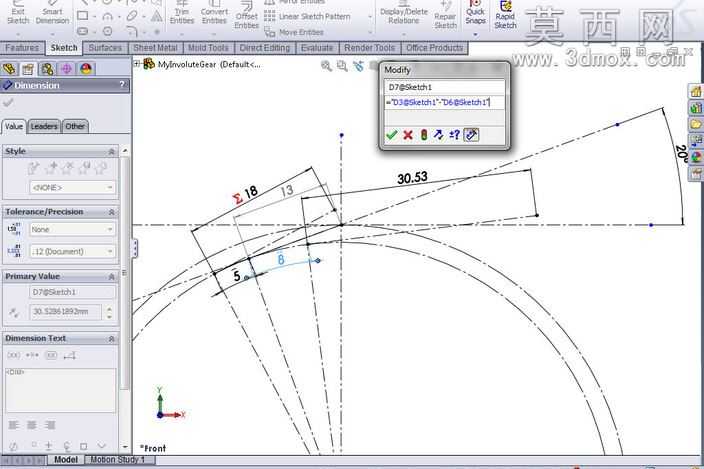

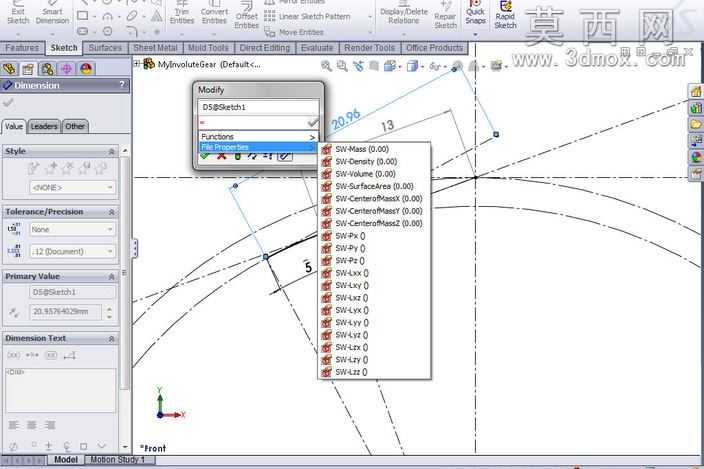

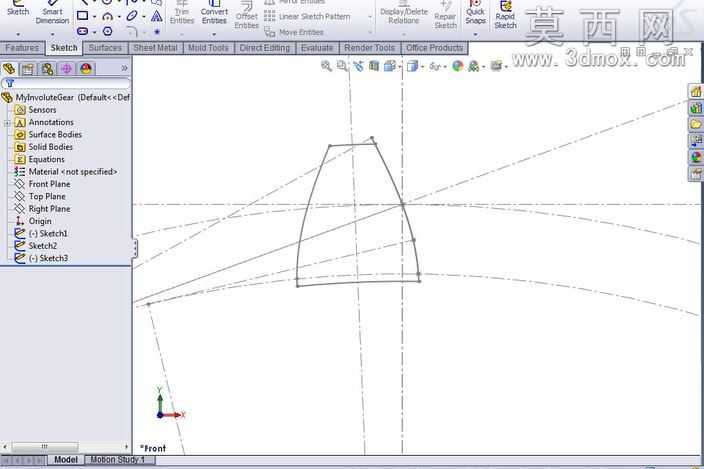

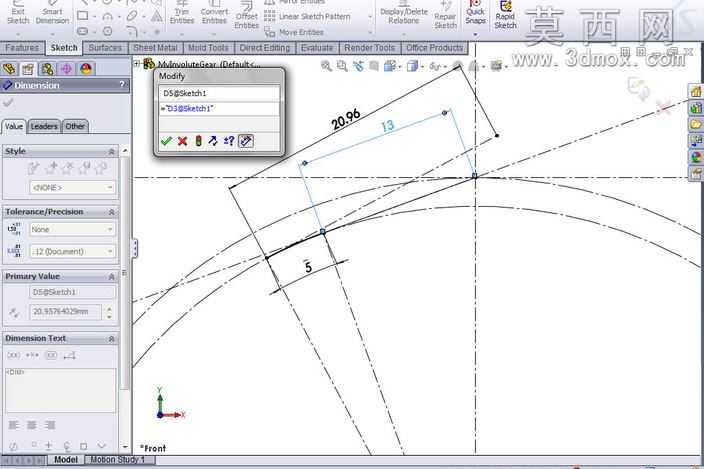

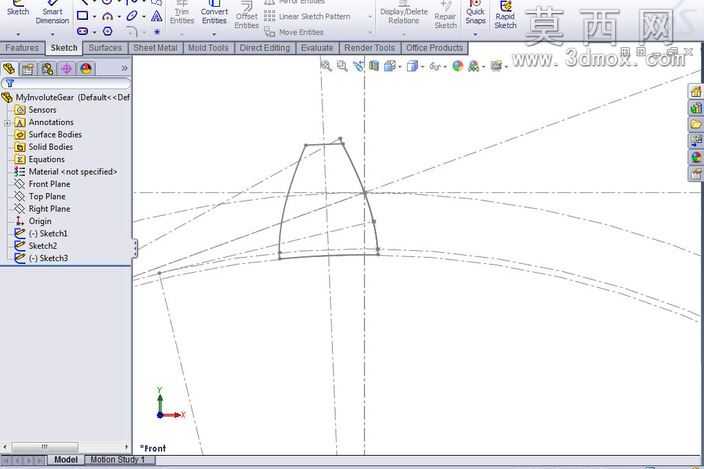

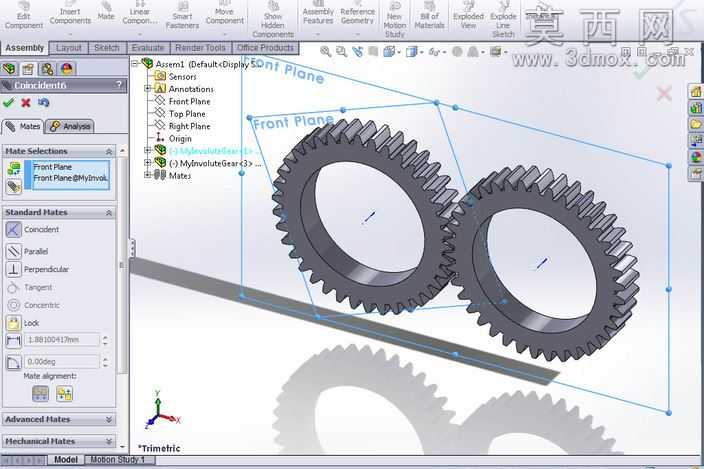

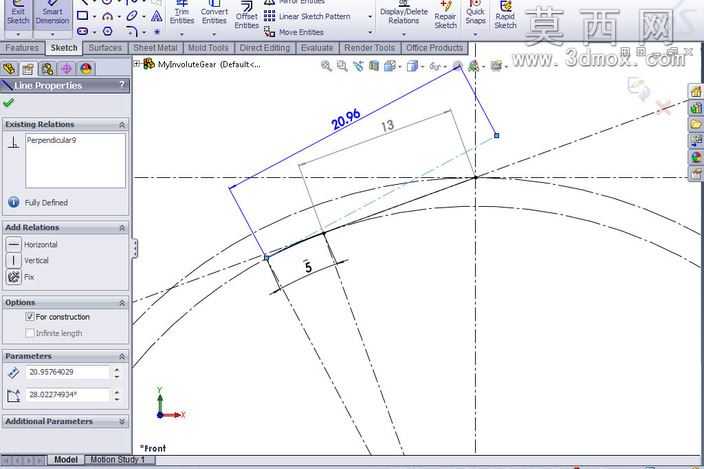

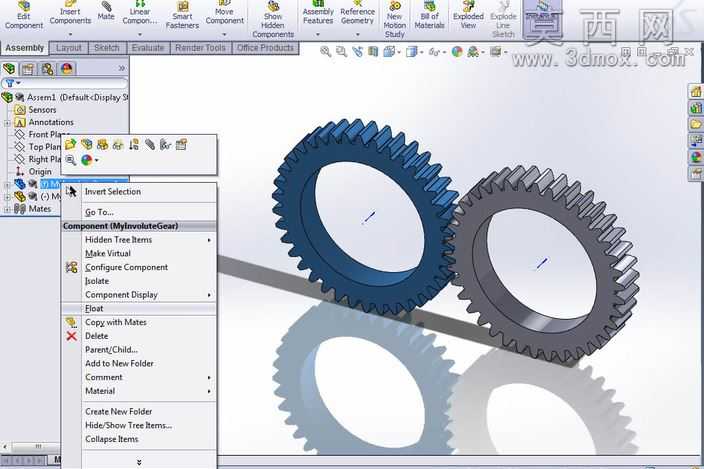

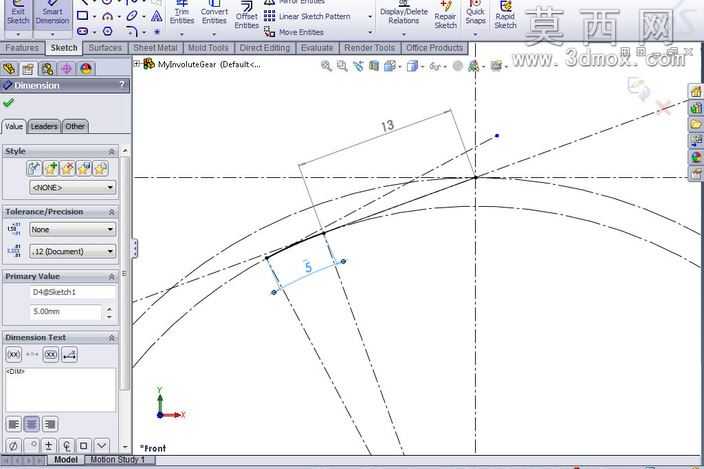

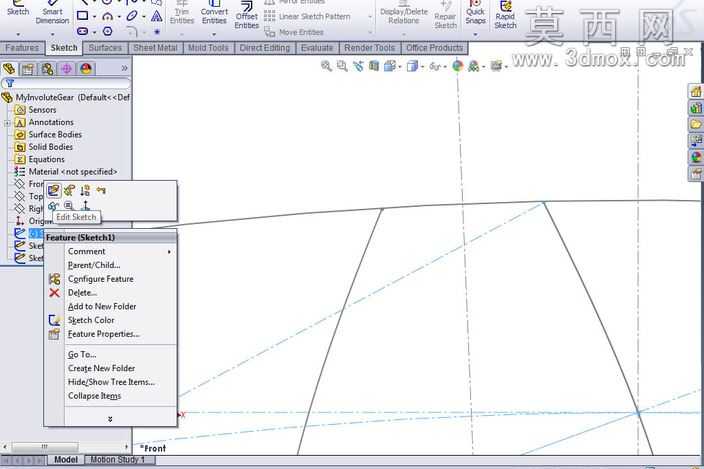

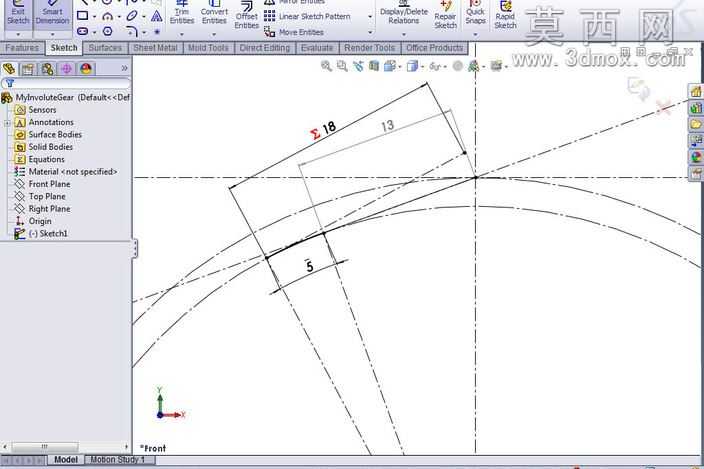

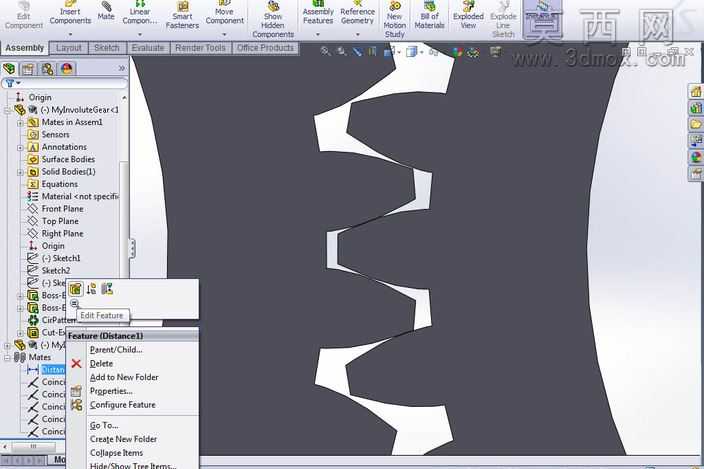

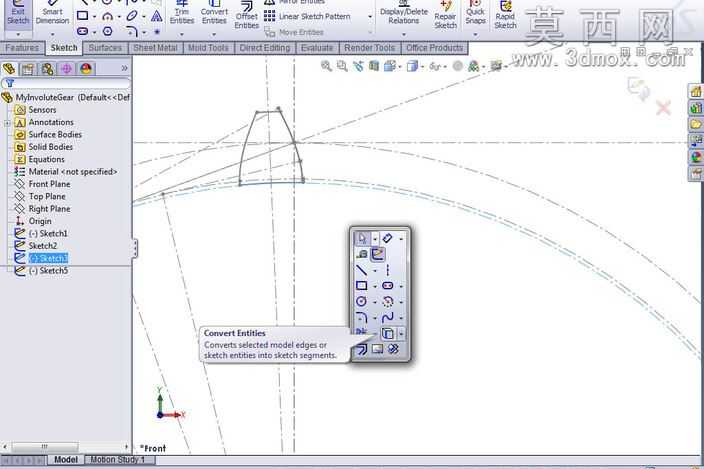

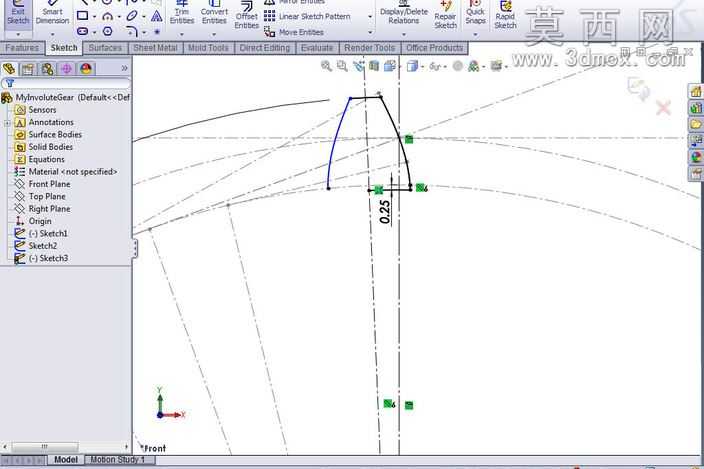

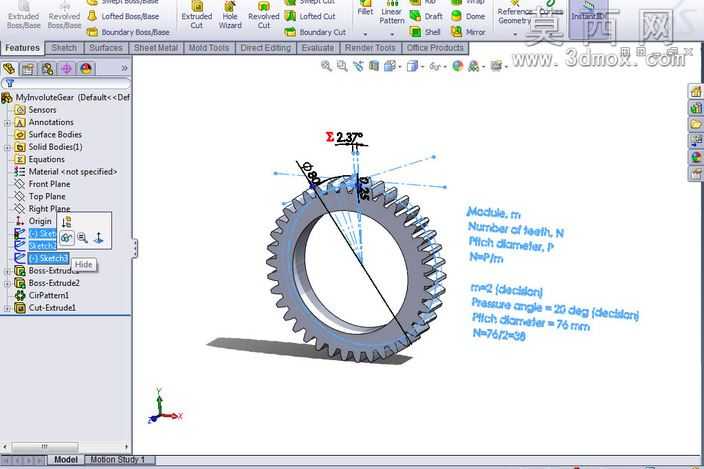

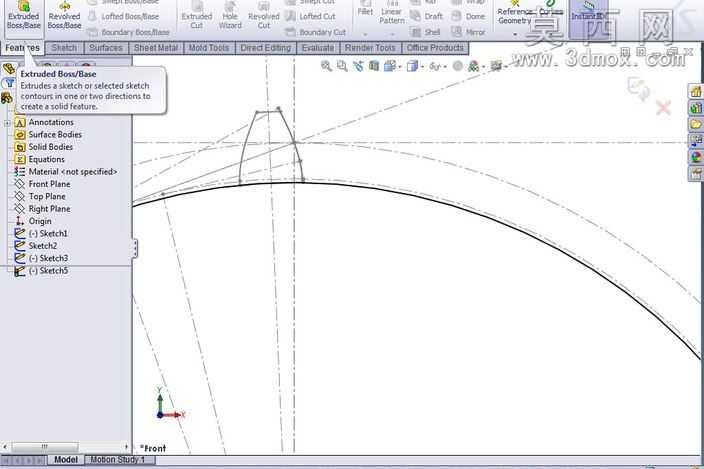

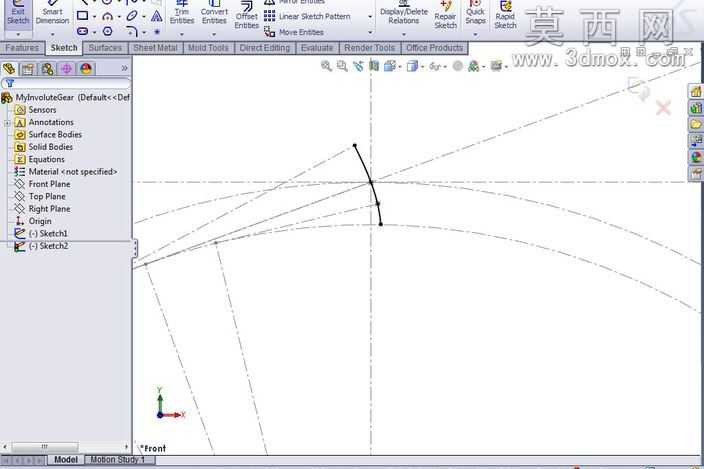

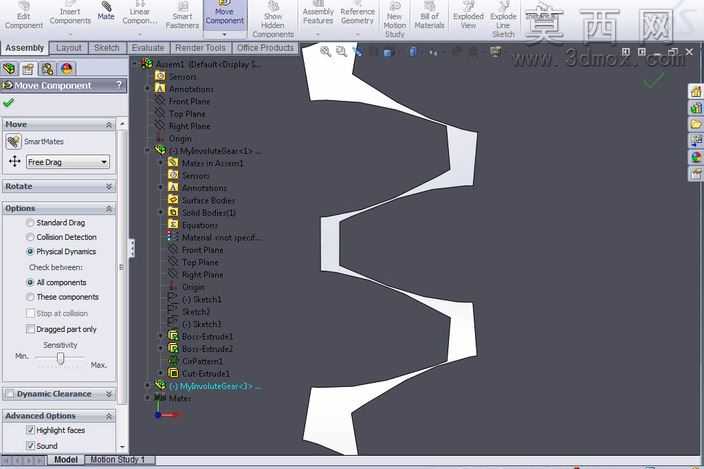

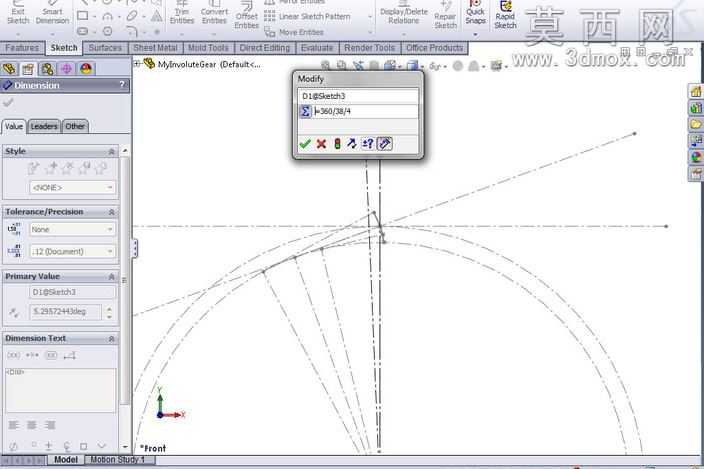

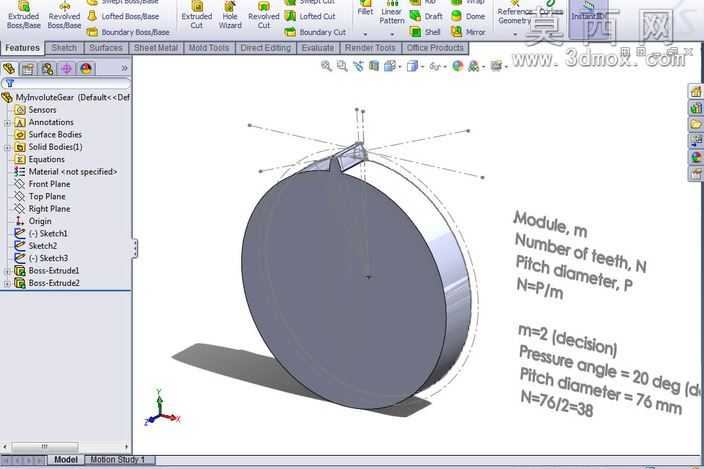

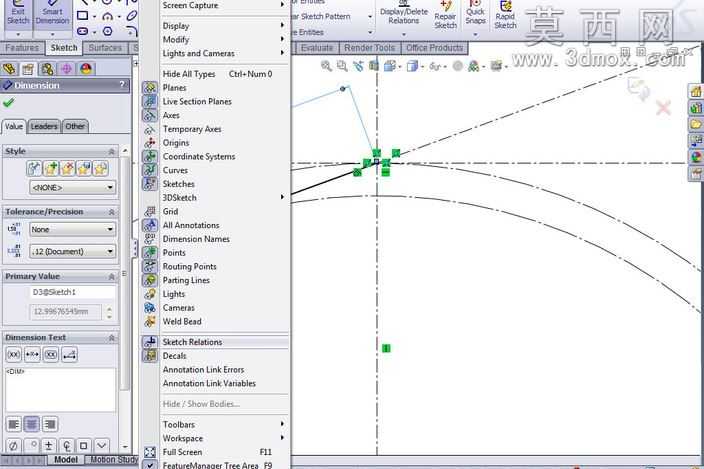

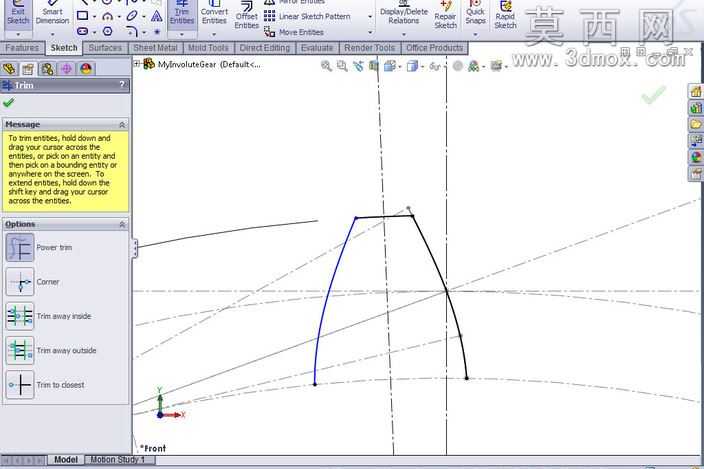

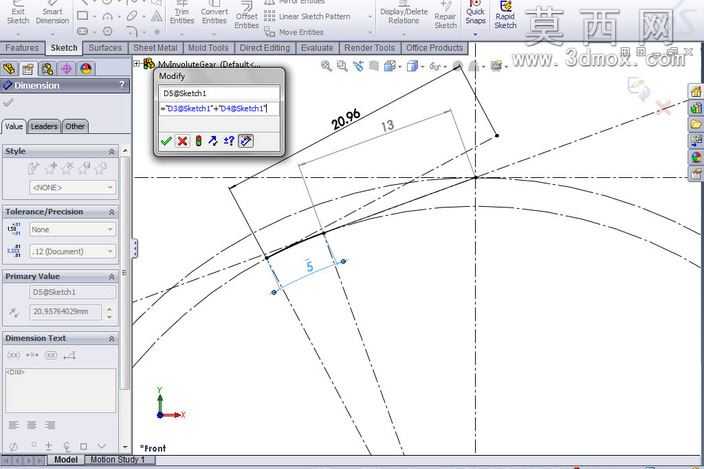

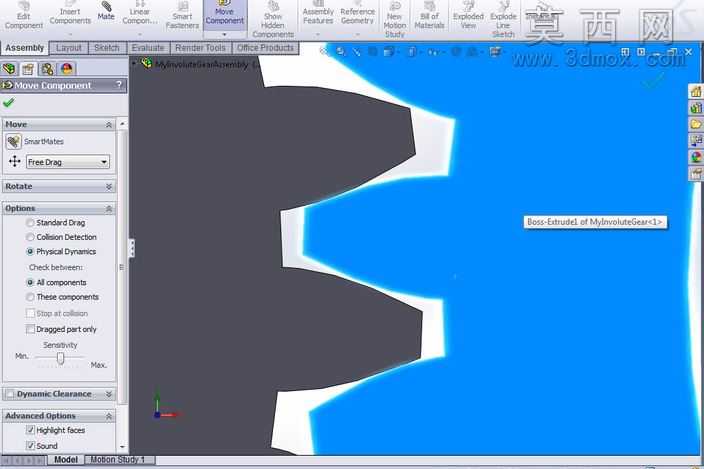

本作品为渐开线圆柱齿轮的参数化三维建模成果，建模过程未依赖插件内置的快捷齿轮生成功能，完全从渐开线的几何生成原理出发完成全流程设计，清晰展现了齿轮设计的核心逻辑与建模思路，可适配多数主流三维CAD设计环境完成复刻。建模阶段首先确立齿轮的核心设计基准，以原点为中心搭建前视、上视、右视三大基准面作为设计参照，首先绘制齿轮的齿根圆、基圆、分度圆、齿顶圆四个核心基准圆，明确各圆对应的尺寸参数约束，为齿廓绘制提供精准的几何边界。齿廓曲线是齿轮建模的核心部分，通过渐开线的数学生成逻辑，在草图环境中逐点定义渐开线的轨迹点位，拟合出光滑连续的渐开线齿廓线段，再通过圆周阵列、镜像的草图操作，完成单个齿槽的轮廓绘制，确保齿廓的形状完全符合渐开线啮合的几何要求，避免齿形偏差带来的传动干涉问题。完成单齿齿廓的草图绘制后，通过拉伸凸台特征生成齿轮的基体结构，设定合理的齿宽参数保证齿轮的结构强度，再对齿顶、齿根位置添加对应的圆角过渡特征，消除尖锐棱边，还原真实机加工齿轮的工艺结构，同时对齿轮的中心安装孔、轮毂部分进行结构细化，保证齿轮整体结构符合实际装配使用的需求。完成单个齿轮的建模后，根据齿轮啮合的中心距要求，装配两个参数匹配的渐开线齿轮，添加对应的同轴、齿轮配合约束，验证两个齿轮的啮合状态，检查是否存在齿面干涉、啮合间隙不合理的问题，通过调整齿廓参数、中心距参数确保齿轮副可以实现顺畅的传动。模型的材质配置选用常规结构钢材质，赋予模型金属哑光的外观质感，通过渲染环境的调整，清晰展现齿面的结构细节与齿轮的整体形态，模型的特征树保留了完整的建模步骤与参数关联，修改核心参数即可快速生成不同模数、齿数、齿宽的渐开线齿轮，具备较强的参数化复用价值，可用于机械传动结构的设计参考、装配模拟以及相关教学演示场景，帮助设计者理解渐开线齿轮的设计原理与建模逻辑，掌握从几何原理出发构建标准机械零件的建模方法。
