多层嵌套式行星齿轮传动结构设计

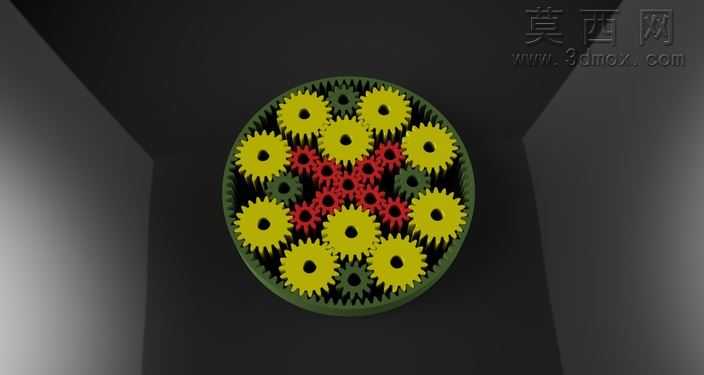

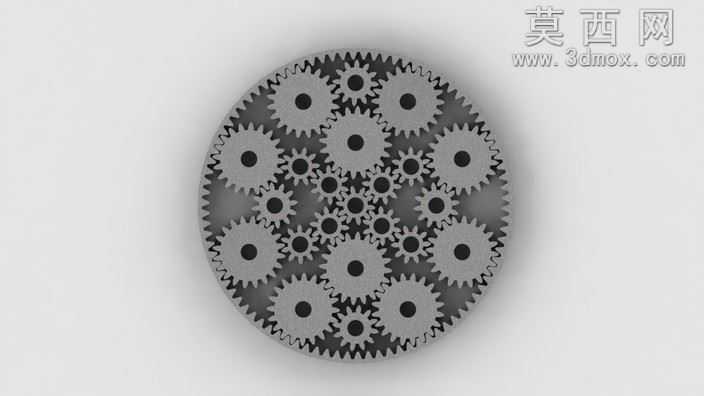

本作品为多层嵌套式行星齿轮传动结构，采用三维参数化建模方式完成整体设计，建模过程中严格遵循渐开线圆柱齿轮的齿廓参数规范，对每一层齿轮的模数、齿数、压力角、齿顶高系数等核心参数进行精准匹配，确保各级轮系之间能够实现无干涉的顺畅啮合。整体结构采用椭圆轮廓的内齿圈作为最外层固定构件，内部嵌套多层行星齿轮组，从外到内依次排布大直径行星轮、中间过渡轮、小直径中心轮，不同层级的齿轮通过齿牙的精准咬合形成多级传动链路，可实现大传动比的动力传输效果。建模阶段对每一个齿轮的安装孔位、齿面倒角、轮缘厚度都做了精细化处理，所有齿轮的中心轴孔位置经过同轴度校验，保证装配后各轮系的转动轴线保持平行，避免运转过程中出现卡滞或偏磨问题。材质渲染上采用哑光金属质感赋予齿轮主体，模拟钢制传动齿轮的真实表面质感，齿面部分做了细微的粗糙度处理，还原机械加工后的齿面纹理效果，内齿圈的内壁与外圆做了差异化的材质表现，突出结构的层次感。设计过程中重点考量了行星轮系的均载特性，每层行星轮的排布角度经过对称计算，让运转过程中各齿轮的受力均匀分布，降低单齿的负载压力，提升整体传动结构的运行稳定性与使用寿命。整体结构无多余冗余构件，所有轮齿的啮合间隙经过合理调整，既保证传动过程中的精度，又预留了合理的装配公差，可直接用于机械传动教学演示、大减速比传动机构的方案参考，也可作为减速装置设计的基础结构原型，适配多种需要紧凑空间大传动比的机械传动场景。
