仿生机械指关节铰接传动结构设计

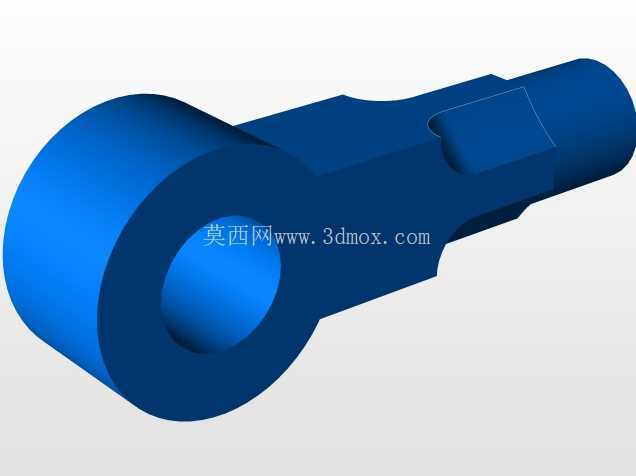

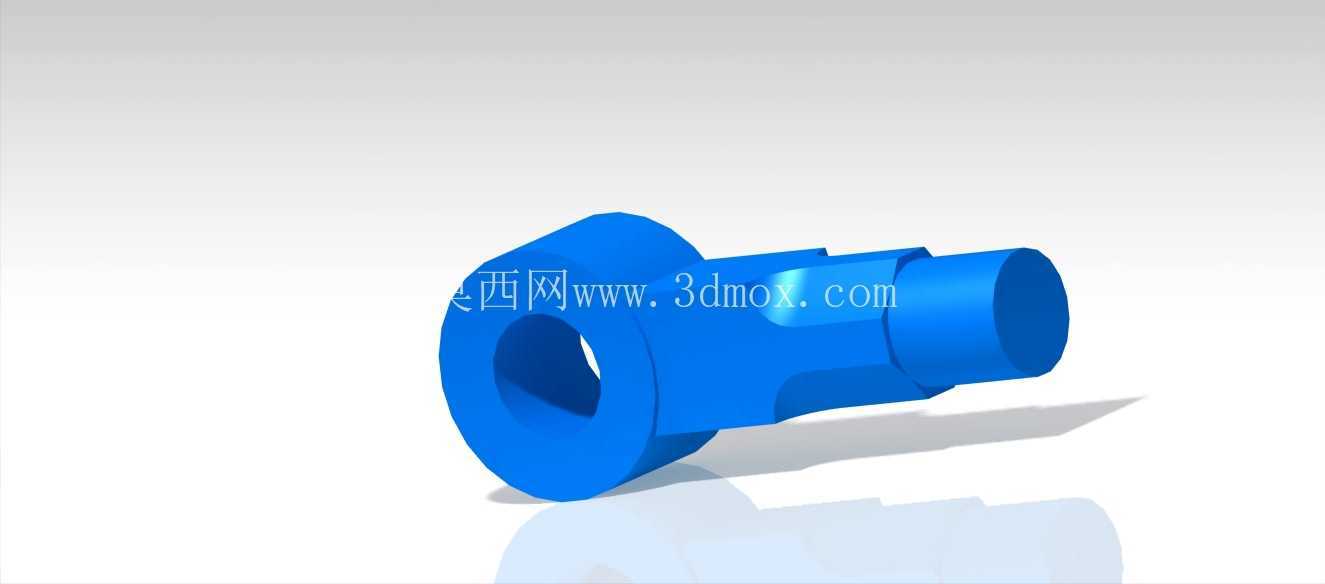

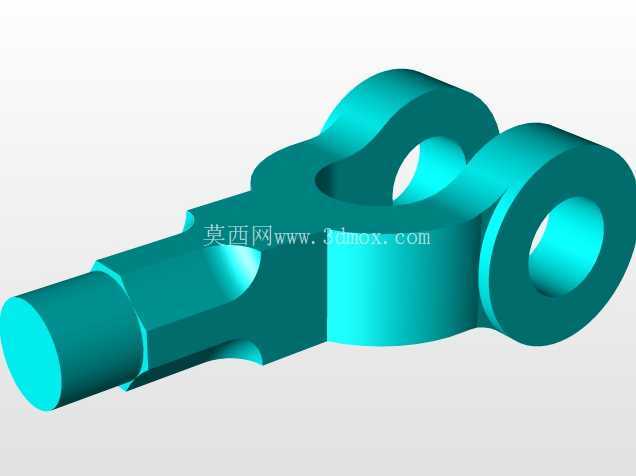

　　在仿生机械手、康复辅具、工业夹持末端执行器的设计场景中，指关节作为直接决定动作灵活性与负载传递能力的核心铰接部件，其结构合理性直接影响整套执行机构的动作精度与使用寿命。这款指关节结构采用十字交叉式铰接布局，主体承载段采用一体式铣削成型的主支座结构，上下两端分别设置用于连接指节杆件的定位轴段，上端轴段采用扁位加圆柱的复合定位结构，装配时可直接插入对应指节的安装孔内，通过扁位结构限制周向转动，无需额外设置防转销即可传递扭转力矩，减少装配工序的同时降低连接间隙带来的动作回程差。

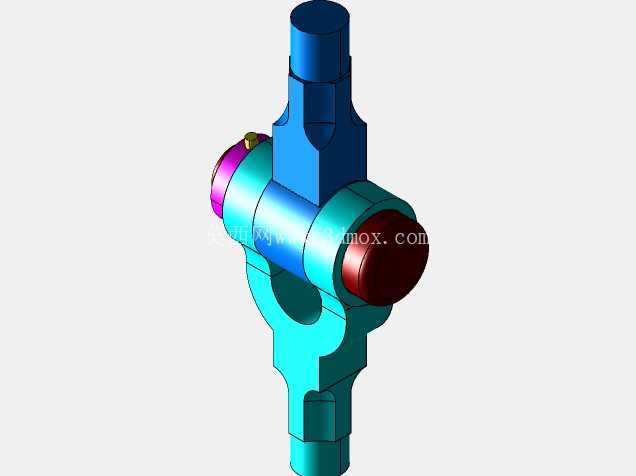

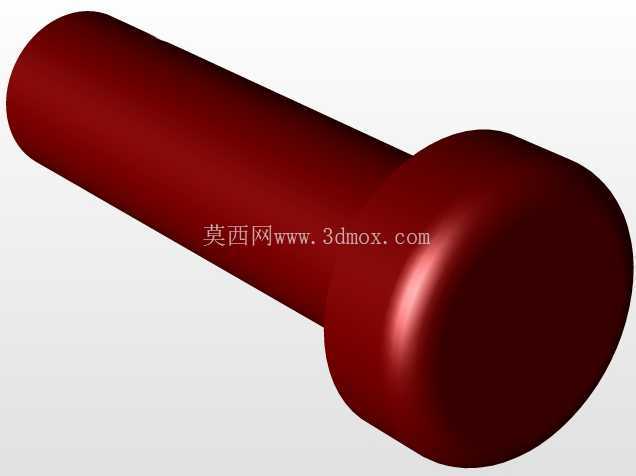

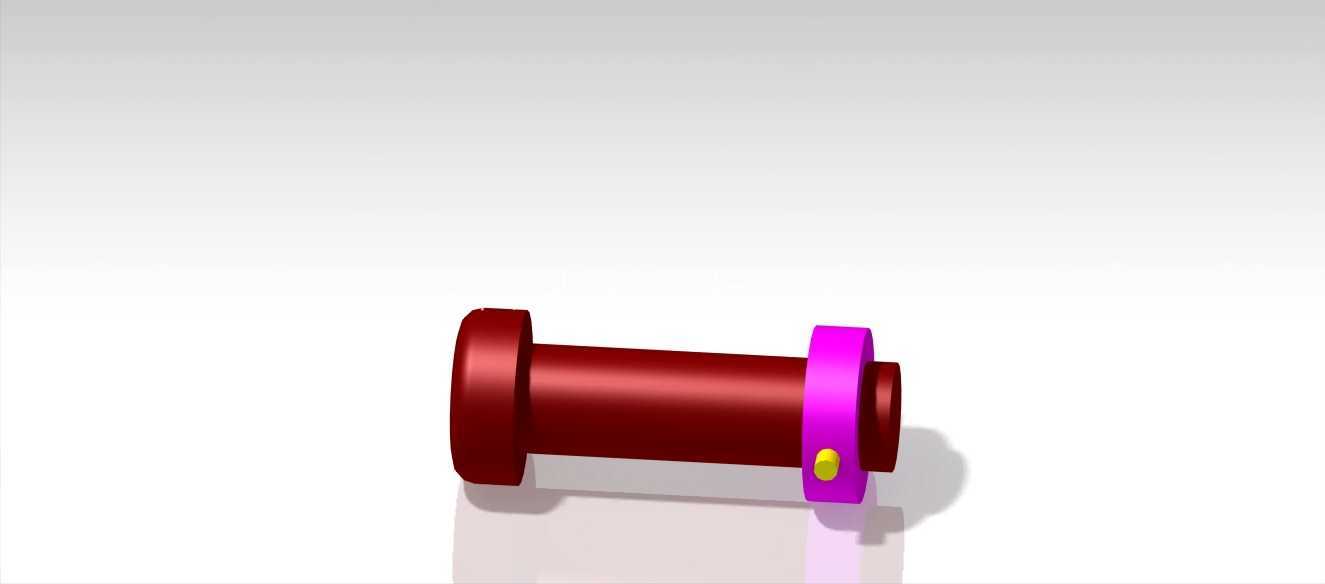

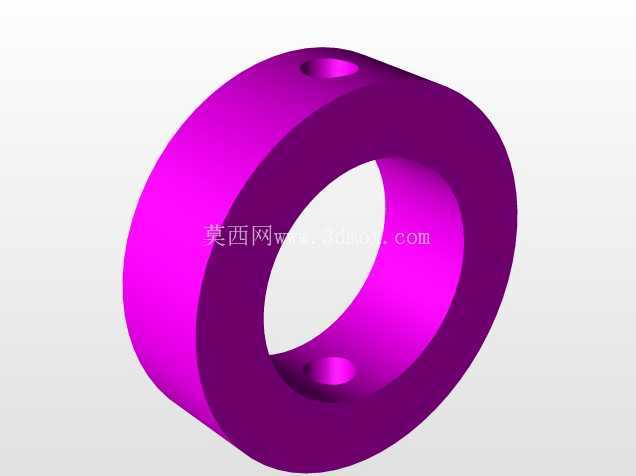

　　横向铰接轴贯穿主支座的中心通孔，两端分别设置轴端限位结构，一侧采用带螺纹的端盖式限位，另一侧采用卡簧加轴肩的定位方式，既保证铰接轴的轴向固定可靠性，又能控制铰接转动的阻尼区间，避免关节转动时出现轴向窜动。从安装边界来看，该指关节的主体最大径向尺寸控制在适配常规仿生手指的截面范围内，上下连接轴段的同轴度公差控制在0.02mm以内，横向铰接轴与纵向连接轴的垂直度公差不超过0.015mm，可保证相邻指节转动时无卡滞、无偏磨。

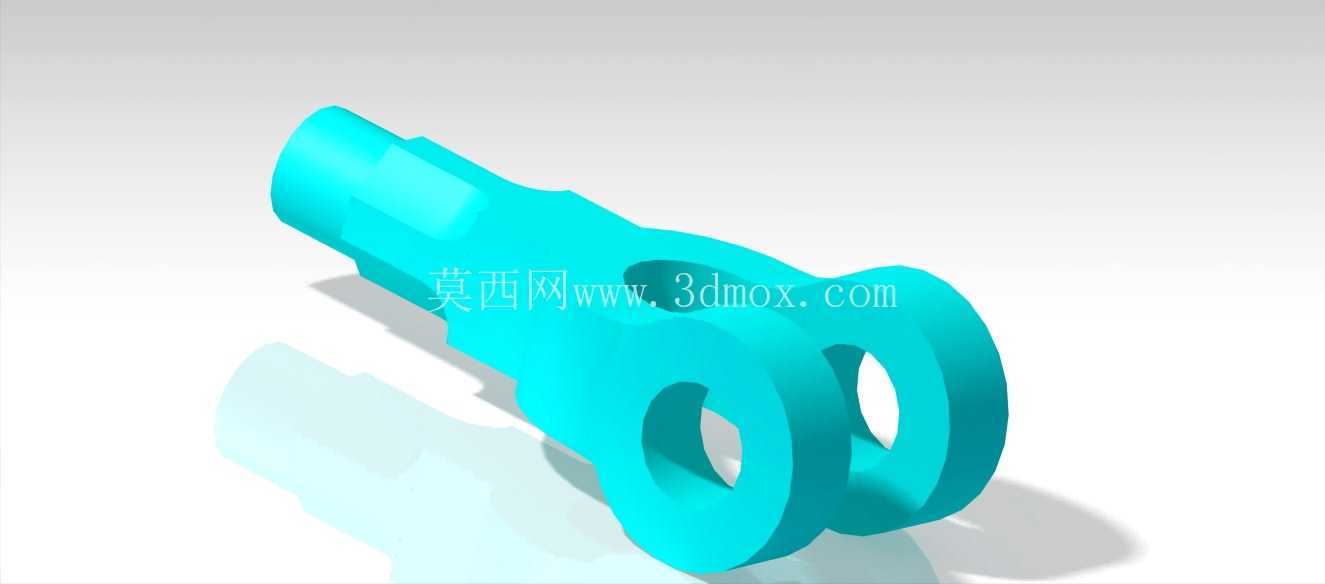

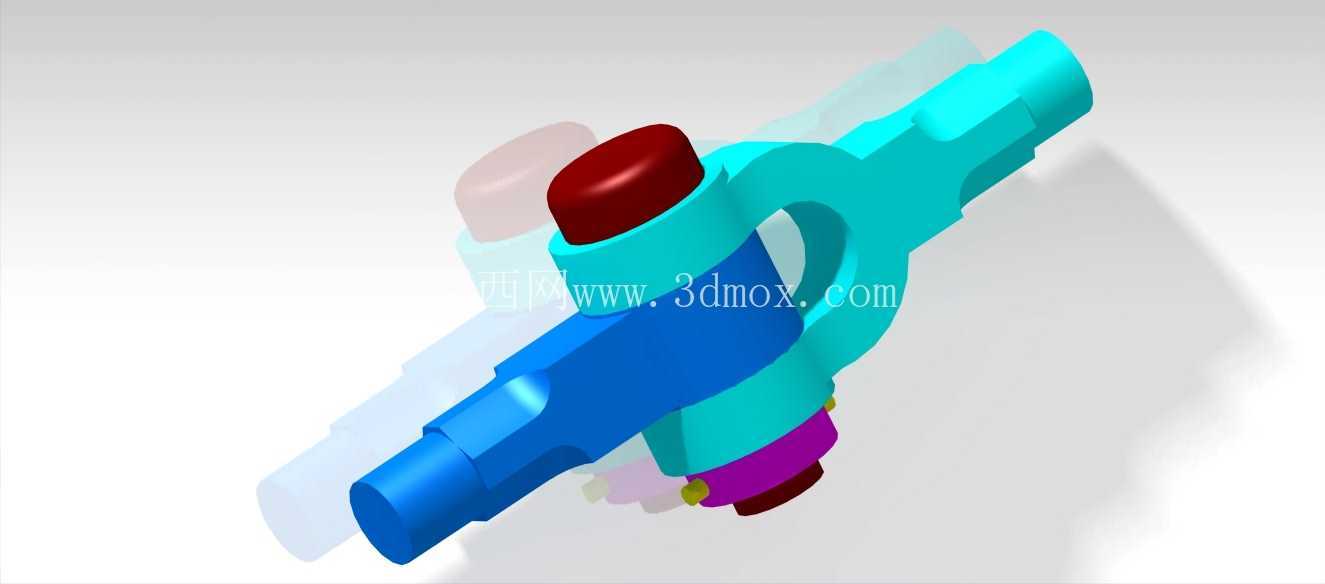

　　设计过程中针对关节的受力特性做了针对性的结构优化，主支座的下部叉形开口位置设置了圆弧过渡的应力释放结构，避免铰接位置受反复弯折载荷时出现应力集中断裂，叉形开口的开合角度经过反复校核，可满足指节0到90度的弯折动作需求，不会出现结构干涉。横向铰接轴的两端设置了耐磨衬垫的安装位，实际装配时可根据负载需求选配聚四氟乙烯或者铜基耐磨衬套，降低铰接转动时的摩擦系数，减少长期往复转动带来的磨损量，延长关节的维护周期。

　　在实际应用场景中，这款指关节结构既可以用于工业分拣机械手的末端指节，搭配气动或者电动驱动元件实现不同形状工件的柔性夹持，也可以用于康复训练机器人的手指关节组件，通过适配不同的阻尼衬套匹配不同康复阶段的活动阻力需求，还可用于人形机器人的手部动作机构，依靠紧凑的结构尺寸实现类人手的多自由度动作组合。结构设计时充分考虑了加工工艺性，主体支座的所有加工面均采用常规铣削、钻削工艺即可完成，无需特殊的五轴加工工序，铰接轴采用标准圆棒料车削成型即可，零部件的加工成本可控，适合小批量试制与批量量产。关节的各连接位置均预留了标准的紧固件安装空间，装配时无需特殊工装，按照轴段对齐、衬垫预装、轴向锁固的流程即可完成组装，后期维护时仅需更换磨损的衬垫即可恢复关节的转动精度，无需整体更换部件。针对不同的负载场景，可通过调整主体支座的壁厚、更换不同强度等级的铰接轴材料来适配从轻载康复辅具到中载工业夹持的不同需求，结构的拓展性较强，无需大幅改动整体外形即可完成参数化调整。
