正交视图理解用多面体几何教学演示件

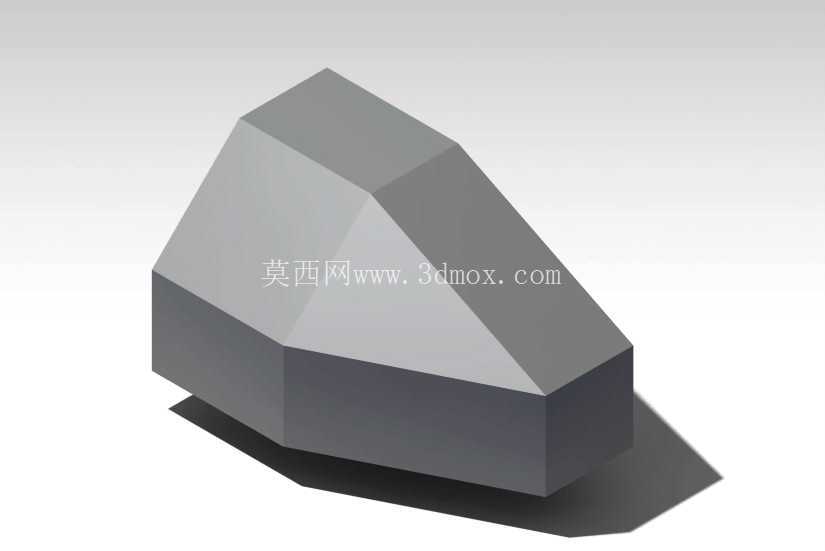

　　在机械制图与工程识图的入门教学环节，正交视图的空间逻辑转换一直是初学者的核心难点，很多刚接触工程制图的人员，很难快速建立起二维投影视图与三维实体结构之间的对应关系，容易在视图对应、棱线判断、可见性区分上出现认知偏差，直接影响后续零件图识读、装配图拆解的能力培养。这个多面体结构的演示件，正是针对这一教学痛点设计的识图训练载体，它没有复杂的曲面、镂空或者装配结构，整体由平面棱面拼接而成，所有棱边均为直线段，所有面均为平面，能够最大程度排除无关结构的干扰，让学习者把注意力完全集中在正交投影的对应关系上。

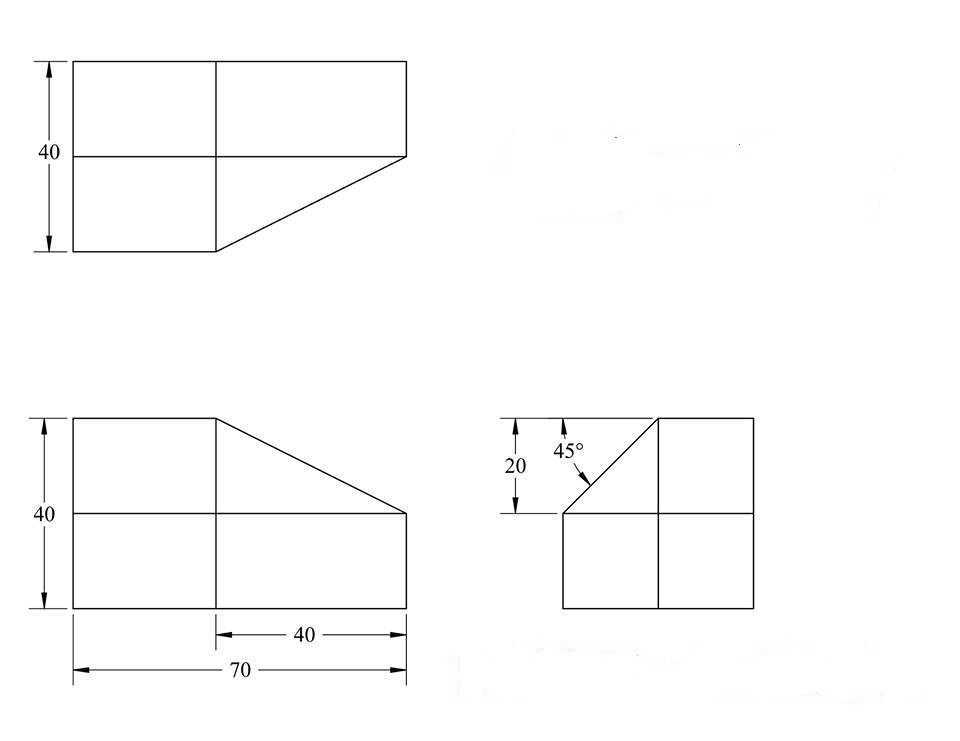

　　从结构设计逻辑来看，这个演示件的棱面角度、棱边长度都经过刻意设置，不同方向的正交投影会呈现出差异明显的轮廓特征，同时存在部分棱边在特定投影方向上重合、部分棱面在特定视角下积聚为直线的典型投影现象，刚好覆盖了正交视图学习中最容易混淆的几类知识点：比如可见棱线与不可见棱线的区分、平面的积聚性投影、相邻面的交线投影规律、不同视角下轮廓的变化逻辑。在实际教学场景中，这类演示件可以配合制图课程的随堂练习使用，学习者可以先观察三维实体的结构形态，再分别绘制主视、俯视、左视三个方向的正交视图，之后对照标准投影结果校验自己的识图偏差，也可以反过来，先给出三个方向的二维视图，让学习者反推三维结构形态，再对照实体模型验证空间想象的结果，反复训练就能快速建立起二维与三维的映射思维。

　　从安装与使用边界来看，这个演示件本身不需要复杂的固定结构，整体尺寸控制在方便手持观察的范围，底面为平整的支撑面，可以直接放置在制图桌、实训台面上，不会出现晃动偏移，方便学习者从各个角度观察棱面的衔接关系，也可以配合三维建模软件的视图剖切、视角切换功能，在虚拟环境中完成投影过程的动态演示，弥补实体模型无法展示内部投影线的不足。不同于生产场景中使用的功能零件，这个演示件的所有结构设计都服务于识图教学目标，没有多余的工艺结构比如倒角、圆角、安装孔、螺纹等，避免这些附加结构分散学习者的注意力，每一条棱边、每一个平面的设置都对应一个正交视图的知识点，比如斜切面的角度设置，刚好可以呈现出斜面在非平行投影面上的类似形投影特征，让学习者直观理解平面投影的类似性规律；底部的矩形基座结构，在三个正交视图中分别呈现矩形、矩形、多边形的不同轮廓，能够帮助学习者理解同一结构在不同投影方向下的形态差异。在日常的制图实训中，这类基础几何演示件是必不可少的教学工具，很多院校的工程制图实训室都会配备一系列不同形态的基础几何体、切割体、相贯体模型，这个多面体切割结构就属于切割体类的典型训练模型，它的切割面不是简单的单一平面截切，而是多个不同角度的平面组合截切，形成的棱线关系更复杂，比单一的长方体截切、棱柱截切训练难度稍高，适合学习者在掌握基础截切规律之后进行进阶训练，能够有效提升空间想象能力的训练效率。

　　在三维建模练习环节，这个模型也可以作为基础建模训练素材，学习者可以通过拉伸、拔模、切除等基础建模命令完成模型构建，在建模过程中进一步理解各个面的空间位置关系，同时验证自己对正交视图尺寸对应关系的理解，建模完成后还可以通过软件自带的视图投影功能，直接生成各个方向的二维视图，和手绘的练习结果做比对，快速发现自己在视图绘制中出现的漏线、多线、线型错误等问题。对于刚接触三维建模的设计人员来说，这类看似简单的几何模型，其实是锻炼空间定位能力、草图绘制能力、特征逻辑梳理能力的优质素材，不需要处理复杂的曲面连续性、装配配合关系，只需要专注于空间坐标的对应、特征顺序的梳理，能够帮助初学者快速建立三维建模的基本逻辑，为后续复杂零件、装配体的建模打下扎实的空间思维基础。
