带防滑纹理的饮用塑料瓶三维设计

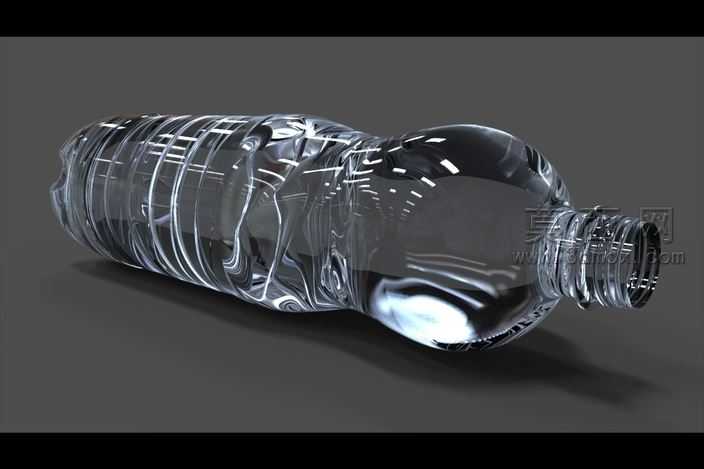

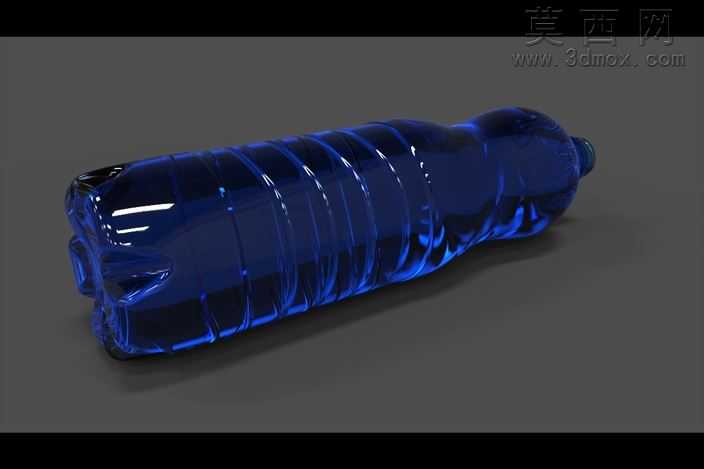

本作品为日常饮用塑料瓶的三维建模设计，建模阶段依托CATIA软件完成全参数化构建，首先基于真实瓶装饮品的尺寸比例绘制瓶身纵向轮廓草图，以回转命令生成瓶体基础曲面，随后针对瓶身握持区域进行细节刻画：在瓶身中下部设计多道环形防滑凹槽，同时在瓶身主体区域排布密集的点状防滑凸点，还原真实塑料瓶的握持防滑结构，避免使用时打滑脱手。瓶口部分严格参照标准碳酸饮料瓶口的螺纹规格构建外螺纹结构，匹配常见瓶盖的旋合尺寸，保证结构的通用性；瓶底部分采用五瓣式内凹支撑脚设计，既还原真实塑料瓶的站立稳定性结构，也模拟了吹塑工艺下瓶底的厚度分布特征，避免瓶底放置时出现应力集中的问题。材质与渲染阶段，针对瓶身采用半透明磨砂塑料材质，调整材质的粗糙度、折射参数与次表面散射属性，还原PET塑料瓶特有的微透哑光质感，同时为瓶身表面的防滑纹理添加细微的凹凸贴图，强化纹理的触感表现；场景中添加柔和的环境漫反射光源，搭配定向主光源投射出清晰的瓶体阴影，突出瓶身的曲面弧度与结构层次，渲染输出时调整全局光照参数，让瓶体的明暗过渡自然，真实还原日常场景中塑料瓶的视觉效果。设计思路上，本次建模以还原量产塑料瓶的真实结构为核心，所有曲面构建均遵循吹塑成型的工艺逻辑，避免出现无法脱模的倒扣结构，瓶身的防滑纹理排布兼顾握持手感与视觉美观，环形凹槽与点状凸点的组合既提升了握持摩擦力，也让瓶身外观更具层次感，瓶口螺纹与瓶底支撑结构的参数化设计可快速调整尺寸，适配不同容量、不同造型的同类瓶体设计需求，整体模型结构完整，细节还原度高，可用于包装结构演示、产品渲染展示等场景。
