英特尔CPU散热风扇结构设计三维作品

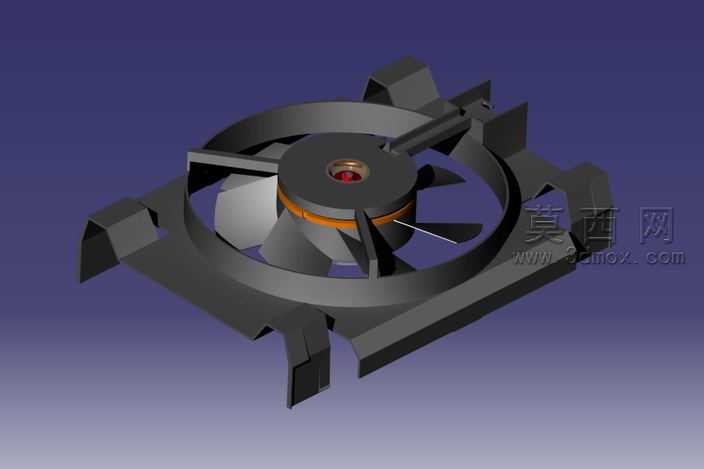

本作品为英特尔平台CPU风冷散热风扇的三维建模成果，建模过程依托三维设计软件完成全参数化结构搭建，完整还原了CPU散热风扇的全部核心构造。建模阶段首先完成外框支撑结构的绘制，采用带四角固定卡扣的方形外框设计，精准还原了卡扣的卡位角度、支撑筋的厚度参数，外框内侧的导流环结构做了平滑曲面处理，保证气流导出路径顺畅无阻滞。扇叶部分采用七叶斜切曲面设计，每片扇叶的倾角、弧度都经过参数化调整，扇叶与中心轮毂的连接位置做了圆角过渡处理，避免应力集中问题，轮毂中心还原了轴承安装位的嵌套结构，预留了轴芯与润滑结构的装配空间，轮毂外侧的橙色密封胶圈结构单独做了分层建模，还原胶圈的嵌合装配关系。模型渲染阶段采用哑光黑色工程塑料材质赋予外框与扇叶主体，还原ABS材质的细腻磨砂质感，中心轴承位置采用金属抛光材质模拟铜轴套的金属光泽，橙色胶圈采用半哑光橡胶材质，区分不同部件的材质差异，背景采用渐变深蓝色调突出模型主体结构，光影采用斜向45度主光源搭配辅助补光，清晰呈现扇叶曲面的弧度变化、外框加强筋的结构细节、卡扣的卡位造型。设计过程中充分考虑CPU散热风扇的实际装配需求，四角卡扣的间距符合英特尔LGA系列平台的安装孔位标准，外框底部的支撑脚高度预留了与CPU核心接触的安装间隙，扇叶与外框内壁的间隙控制在合理范围，避免运转时出现刮擦问题，中心轮毂的尺寸匹配常规散热风扇的电机安装规格，整体结构完全符合实际量产CPU散热风扇的结构逻辑，可用于散热结构原理演示、电脑配件装配教学、风冷散热方案优化参考等场景，模型各部件均为独立可编辑的参数化特征，支持后续对扇叶倾角、外框尺寸、卡扣结构做针对性调整修改。
