冲孔金属板冲压模具结构设计方案

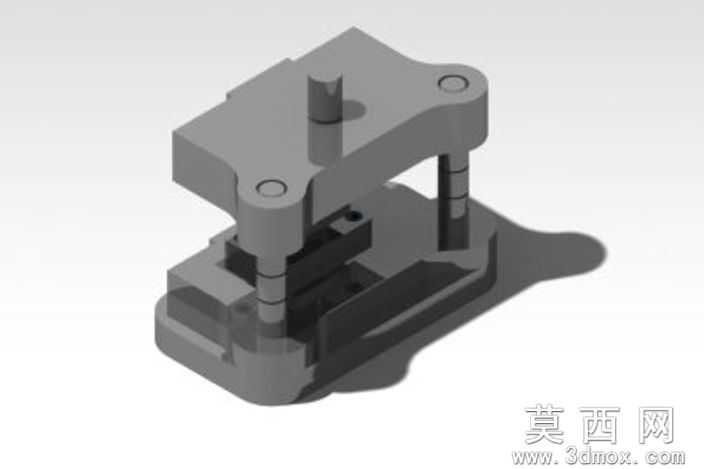

本套冲压模具采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循冲压加工工艺规范，对上下模座、导柱导套、凸模、凹模、卸料板、定位销等核心零部件逐一进行特征构建，保证各部件间的装配公差符合实际生产的精度要求。模型渲染阶段采用金属哑光材质模拟模座铸铁质感，对导柱、凸模等工作部件赋予高硬度合金钢材质，通过光影调整清晰呈现模具的开合运动路径与各部件的配合关系，直观展示模具的工作状态。结构设计上采用后侧导柱模架布局，导柱与导套采用间隙配合保证上下模合模精度，凸模与凹模的刃口间隙根据冲孔金属板的材质厚度进行匹配设计，卸料板采用弹性卸料结构，可在冲压完成后顺利将板材从凸模上脱出，定位装置设置在凹模进料侧，可精准控制板材的进给位置，保证冲孔位置的一致性。设计思路围绕冲孔工序的生产需求展开，优先保证模具的刚性与使用寿命，模座采用加厚铸铁结构减少冲压过程中的震动，凸模采用快换式结构便于后期维护更换，整体结构紧凑，可适配常规吨位的压力机安装使用，能够完成金属薄板的冲孔加工工序，成型后的冲孔断面光滑无毛刺，可满足五金零部件的批量生产要求。建模过程中对所有运动部件进行了干涉检查，确保模具开合过程中无部件碰撞，各紧固件的安装位置预留了足够的操作空间，方便现场装配与调试。
