闭环传动滚子链条三维结构设计

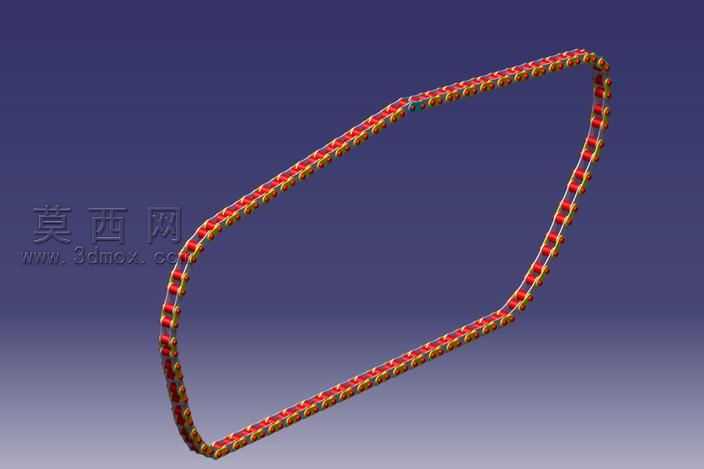

本作品为闭环传动滚子链条的三维建模设计成果，建模过程依托三维参数化设计软件完成，整体采用自底向上的装配建模思路，先完成单个链节的独立建模，再通过阵列、路径配合等装配约束完成整圈闭环链条的组装，完整还原了传动链条的真实装配逻辑与运动结构。建模阶段针对链节的各个组成部分做了精细化的结构还原：外链板、内链板采用冲压成型的板材结构建模，严格还原链板两端的销轴孔位、中部的减重轮廓以及链板边缘的倒角工艺特征，保证链板的结构强度特征与实物一致；销轴、套筒、滚子三个核心回转部件采用同轴心配合约束，精准还原三者之间的间隙配合关系，其中滚子部分做了可绕套筒自由回转的结构预留，符合真实链条工作时滚子与链轮齿面滚动接触的运动特性。材质与渲染环节，针对不同部件做了差异化的材质赋予：内外链板采用经过热处理的合金结构钢材质，渲染时调整金属粗糙度参数还原其表面氧化处理后的哑光金属质感；销轴、套筒表面做了淬火硬化处理，材质参数设置为略高的反光度，体现其精加工后的表面质感；滚子部分采用耐磨合金钢材质，表面添加细微的磨损纹理细节，提升模型的真实感。整体场景采用渐变深蓝色背景布光，通过三点打光方案突出链条的环形轮廓与各部件的结构层次，阴影参数调整为软阴影，避免生硬阴影遮挡链条的细节结构。设计过程中重点考量了链条的闭环路径适配性，通过样条曲线绘制链条的闭环运行轨迹，让所有链节沿轨迹均匀排布，保证相邻链节之间的铰接角度符合链条的弯折角度限制，还原了链条绕链轮运行时的自然弯折形态，没有出现链节错位、配合干涉的问题，模型可直接用于传动机构的运动仿真演示，也可作为机械设计教学中链传动结构的展示素材，帮助学习者直观理解滚子链条的装配关系与传动原理。
