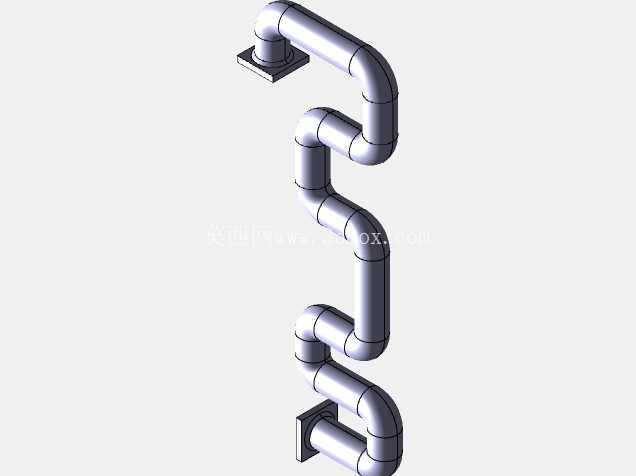

多弯段带法兰连接工业输送管路结构

　　这类多弯管路结构常应用在空间受限的工业流体输送场景中，比如液压站阀组间的油路排布、小型化工试验装置的介质输送、制冷机组内部冷媒管路连接，或是设备内部需要绕开其他结构件的气路布设场景，很多时候设备内部留给管路的安装空间十分有限，直线布管往往会和其他传动部件、电气元件、结构支撑件产生干涉，这时候就需要通过连续的弯管段来调整管路走向，在有限的空间内完成两个接口之间的连通。

　　从功能特性来看，该管路两端采用方形法兰连接结构，相比螺纹连接，法兰连接的密封可靠性更高，能够承受更高的管路压力，同时安装对位更方便，后期拆卸维护时不需要转动整根管路，只需要松开法兰螺栓即可完成拆装，适合需要定期检修、介质压力波动较大的输送场景。管路整体采用等径设计，全程通径保持一致，能够避免管路变径带来的介质流速突变，减少流体阻力损失，也能降低变径位置的介质沉积风险，对于输送带有少量杂质的流体、或是粘度较高的液压油类介质时，等径结构的流通稳定性更好。连续的S型弯段并非随意弯折，每一段弯管的弯曲半径都保持统一，既能够保证管路弯折位置的壁厚均匀，避免弯折处出现管壁减薄、应力集中的问题，也能让管路整体具备一定的形变补偿能力，当设备运行产生振动、或是介质温度变化带来管路热胀冷缩时，多段弯管可以通过微小的弹性形变吸收位移量，减少管路接口位置的应力，避免法兰连接处出现泄漏或是焊缝开裂的问题。

　　在设计思路上，这类管路首先需要确认两端法兰的安装坐标与朝向，两个连接端的位置偏差、法兰面的角度偏差都需要提前在装配环境中测量准确，避免建模完成后出现安装错位。弯管段的排布需要提前梳理安装空间内的其他部件轮廓，每一段直管段的长度、弯折角度都要避开周边部件的运动范围与安装维护空间，比如要预留出法兰螺栓的拧紧操作空间，还要避开周边电气线路的走线区域，防止管路长期运行振动磨损线路。弯折半径的选择需要匹配管路的加工工艺，常规冷弯工艺下弯曲半径不小于管路外径的1.5倍，避免弯折位置出现管壁起皱、截面变形的问题，影响管路的流通能力与结构强度。管路的壁厚选择需要结合输送介质的工作压力、温度参数来确定，保证管路在额定工作压力下有足够的强度余量，同时法兰的密封面形式、螺栓孔位置与尺寸都要和对接接口完全匹配，保证安装时的互换性。

　　从安装边界来看，两端方形法兰的安装面需要保持平行，安装时要控制法兰面的平行度偏差，避免强行对接带来的管路装配应力，法兰之间的密封垫尺寸要和法兰通径匹配，不能凸入管路内部影响介质流动。管路整体安装完成后，需要确认所有弯段与周边部件的最小间隙，保证设备运行过程中管路不会和其他部件产生碰撞摩擦，对于振动较大的应用场景，还可以在直管段位置加装管夹固定，减少管路的振动幅度，提升长期运行的可靠性。这类管路建模时需要保证每一段管段的中心线顺滑过渡，弯折位置的圆弧曲率连续，避免出现尖角、折角的结构，否则不仅会增加加工难度，还会在弯折位置形成应力集中点，长期承压运行时容易出现开裂泄漏的问题。
