自行车花鼓轮毂结构三维设计

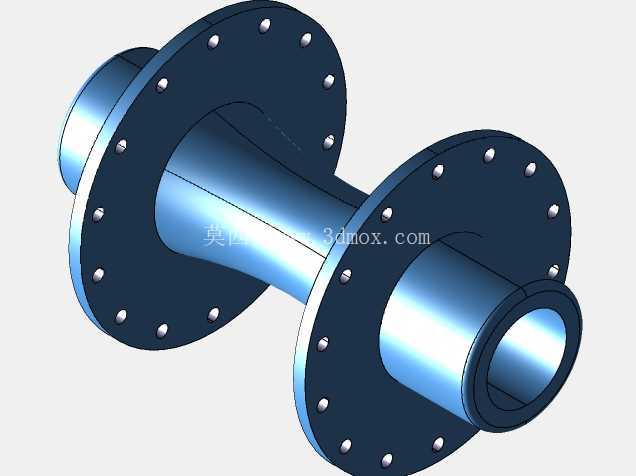

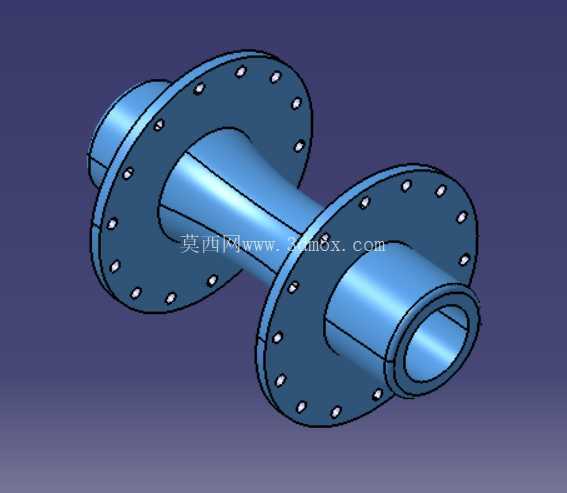

　　日常通勤、山地越野、公路竞速等不同骑行场景下，轮毂作为连接轮组辐条与车架轴体的核心承载部件，其结构合理性直接决定轮组的转动精度、载荷耐受能力与长期使用可靠性，是自行车行走系统中不可替代的关键受力构件。这款轮毂采用对称双法兰盘式结构设计，中部为空心轴套主体，两端延伸出与车架前叉或后叉配合的轴颈安装位，两侧法兰盘沿圆周方向均匀分布辐条安装孔，可适配常规钢丝辐条的编圈装配需求，空心轴腔可预留轴承安装位与快拆杆穿行空间，兼顾轻量化设计与结构强度要求。

　　从实际使用场景的载荷特性出发，设计过程中首先明确了轮毂的受力边界：骑行过程中轮毂需要同时承受垂直方向的骑乘者与车身载荷、加速或制动时的纵向扭矩、转向或颠簸路面带来的侧向冲击力，因此在结构建模时，对法兰盘与中部轴套的连接过渡区域做了圆弧加厚处理，避免应力集中导致的法兰盘断裂风险，同时法兰盘上的辐条孔采用等角度均匀排布，确保每根辐条的受力均匀性，减少编圈后出现的轮组偏摆问题。

　　尺寸设计上，中部轴套的外径根据适配的轴承型号确定，保证与标准深沟球轴承的外圈过盈配合量在合理区间，两端轴颈的直径与长度匹配常规自行车开档尺寸，可直接适配市面主流的山地车或通勤车车架安装位，两侧法兰盘的直径根据辐条的编法角度确定，确保辐条与法兰盘连接后具备合理的支撑角度，提升轮组整体的侧向刚性。建模过程中优先保证各安装面的同轴度要求，两端轴颈的圆柱面、轴承安装位的内孔面均以同一轴线为基准，避免装配后出现轮组转动卡滞、偏心磨损的问题，法兰盘上的每个辐条孔都做了倒角处理，减少辐条安装后与孔边的硬接触摩擦，延长辐条的疲劳使用寿命。

　　不同于一体成型的封闭轮组轮毂，这种双法兰结构的轮毂具备更好的维修适配性，后期更换辐条、维护轴承时无需破坏整体结构，同时空心轴的设计在保证整体抗扭、抗弯强度的前提下，尽可能降低了自身重量，符合骑行部件轻量化的设计趋势。在实际装配逻辑中，轮毂两端的轴颈会装入轴承后与车架的轴座配合，法兰盘上的孔位通过辐条帽与辐条连接，最终将轮圈、辐条、轮毂组合为完整的轮组，转动时轮毂通过轴承绕轴体平稳旋转，将踩踏产生的扭矩通过辐条传递至轮圈，实现车辆的行进动作。设计时还考虑了不同使用场景的适配性，法兰盘的厚度根据载荷等级做了对应调整，可满足日常通勤的轻量化需求，也能应对轻度越野场景下的冲击载荷，所有安装孔位的尺寸都遵循通用自行车配件的互换性标准，无需额外定制配件即可完成整轮的装配调试。
