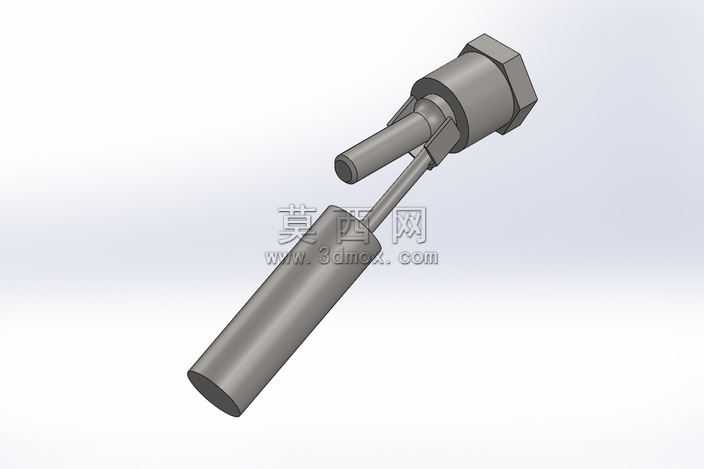

不锈钢侧装浮球液位传感器三维结构

本作品为侧装式浮球液位传感元件的三维建模成果，建模过程依托SolidWorks平台完成全参数化结构搭建，首先从安装接口部分开始构建，按照1/2管螺纹的标准尺寸绘制六角安装基座，精准还原螺纹段的牙型参数与六角头的对边尺寸，保证安装结构的尺寸适配性。随后构建主体连接臂结构，对连接臂与基座的衔接处做圆角过渡处理，还原实际产品的冲压折弯成型结构，保证连接部位的结构强度表现，同时对连接臂内部的走线空腔做简化建模，保留内部腔体的空间结构特征。浮球感应部分采用圆柱形不锈钢浮筒结构，建模时严格控制浮筒的壁厚参数，还原浮球的浮力配重结构特征，浮筒与连接臂的铰接部位做活动配合间隙设计，还原浮球随液位摆动的活动自由度，保证结构运动逻辑符合实际产品的工作原理。材质渲染阶段，整体部件统一赋予304不锈钢材质，调整金属材质的反射粗糙度参数，还原不锈钢哑光金属的表面质感，对六角安装面的机加工纹理做细微的凹凸贴图处理，增强模型的真实感表现，铰接活动部位做轻微的材质色差区分，突出活动结构的位置特征。设计思路上围绕工业液位检测场景的安装需求，采用侧装式结构适配罐体侧壁的安装工况，整体结构无多余冗余设计，所有尺寸均参考行业通用的侧装浮球液位开关的实际参数设定，既保证外观还原度，也保留了结构的可编辑性，可直接用于工业场景的装配演示、物料选型参考以及相关教学演示使用，模型的各部件均做独立分组，可单独拆解查看内部结构，也可导出用于装配干涉检查、安装模拟等工程场景。
