带法兰安装座的直角通气管路接头

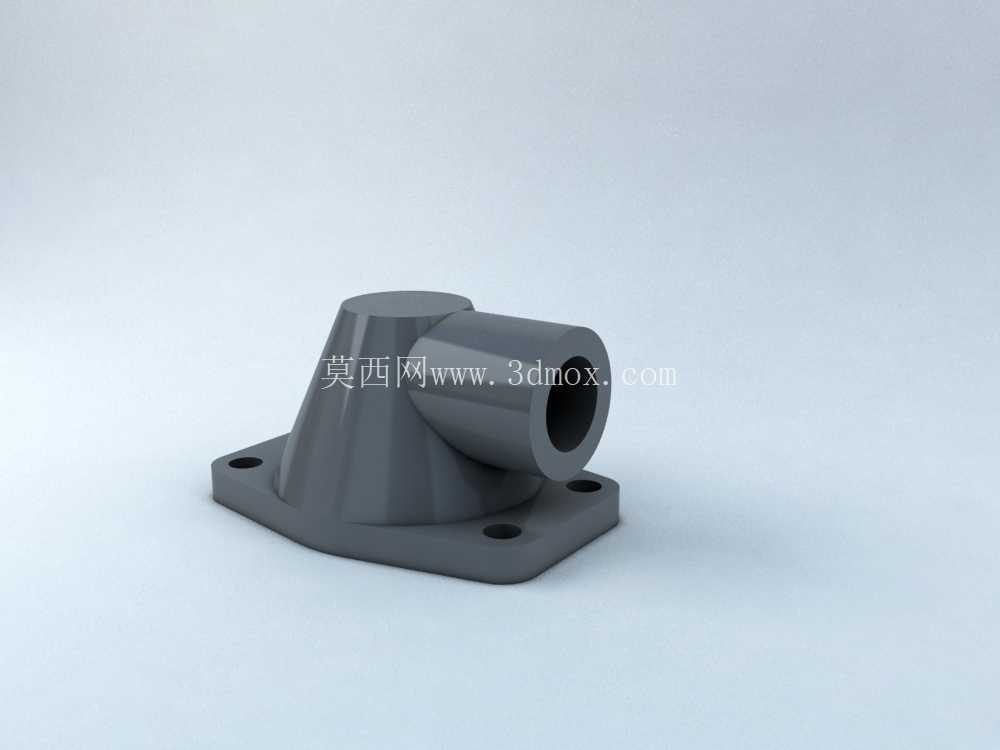

　　这类带方形法兰安装座的直角通气管路接头，常应用在小型气动设备的气路排布、内燃机通气支路、小型液压系统的回油通气管路场景中，核心作用是实现两个垂直方向管路的连通转接，同时通过自带的法兰基座直接固定在设备壳体壁面上，省去额外的管夹固定工序，让管路排布更紧凑规整。从结构设计逻辑来看，主体采用90度直角转向的中空壳体结构，一端为外伸的圆柱管接口，接口内壁做了光滑过渡处理，避免气液介质流通时出现紊流、压损过大的问题，接口外圆预留了足够的配合长度，可直接对接橡胶软管、硬管卡套结构，配合公差按照常规管路配合等级设置，既保证装配时的顺畅度，也能避免配合过松出现介质泄漏。

　　垂直于管接口方向的法兰安装座，四个角位置设置了沉头安装孔，安装时可直接将内六角螺丝穿过沉孔拧入设备壁面的螺纹孔中，沉孔深度刚好可以完全容纳螺丝头部，避免螺丝突出法兰面影响其他部件排布，法兰与设备壁面贴合的一侧预留了密封槽安装位，可放置O型密封圈实现端面静密封，杜绝介质从安装缝隙渗漏的风险。法兰与主管体的连接位置做了大圆角过渡处理，没有尖锐的应力集中棱角，不管是采用金属压铸还是机加工成型，都能避免转角位置出现应力开裂，同时在介质带压流通时，转角位置的结构强度也能满足常规工况的耐压要求，不会因为长期受介质压力出现结构变形。

　　主管体顶部的圆柱凸台，是为了方便加工时的装夹定位，同时也可作为压力检测接口的拓展位，需要检测管路内部压力时，可直接在凸台位置加工螺纹孔安装压力表，不需要额外在管路上开孔，减少管路改装的工作量。从安装边界尺寸来看，方形法兰的边长控制在适配小型设备壁面安装的范围，不会占用过多的设备安装空间，外伸的管接口长度刚好满足软管套接的深度要求，不会因为管接口过长导致管路弯折半径不足，也不会因为过短导致软管套接后容易脱落。

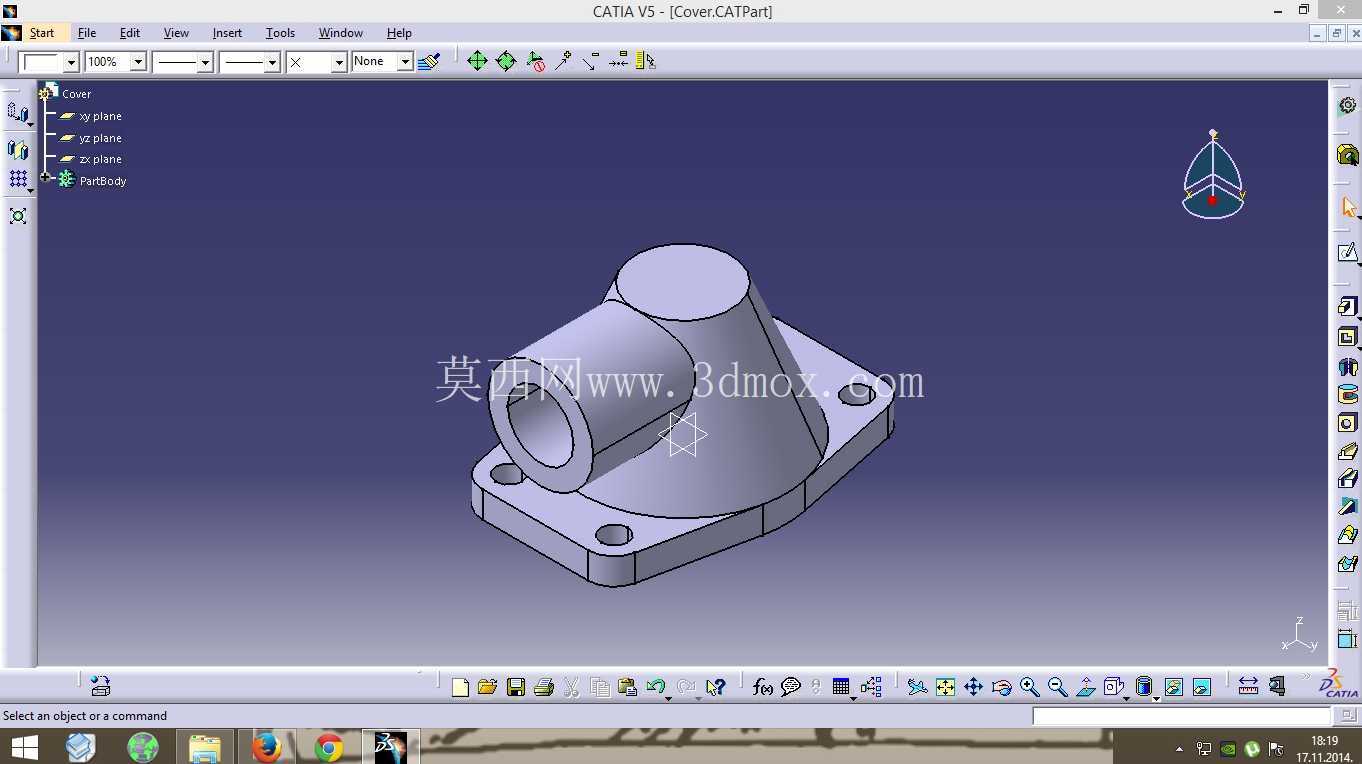

　　整体结构没有多余的冗余设计，所有结构特征都服务于管路转接、安装固定、密封承压的核心功能，建模时先绘制法兰基座的草图，拉伸生成安装座本体，再绘制主管路的回转轮廓，通过拉伸、布尔合并生成主体结构，最后对所有转角位置做圆角处理，添加安装沉孔、密封槽等细节特征，建模过程中需要重点保证管接口的同轴度、法兰安装面的平面度，避免加工后出现安装贴合不严、管路对接不同心的问题。这类接头在实际使用中，可根据流通介质的不同选用铝合金、工程塑料或者不锈钢材质，铝合金材质重量轻、导热性好，适合气动回路使用；工程塑料材质成本低、绝缘性好，适合低压通气场景；不锈钢材质耐腐蚀性强，适合有腐蚀性介质的管路场景。
