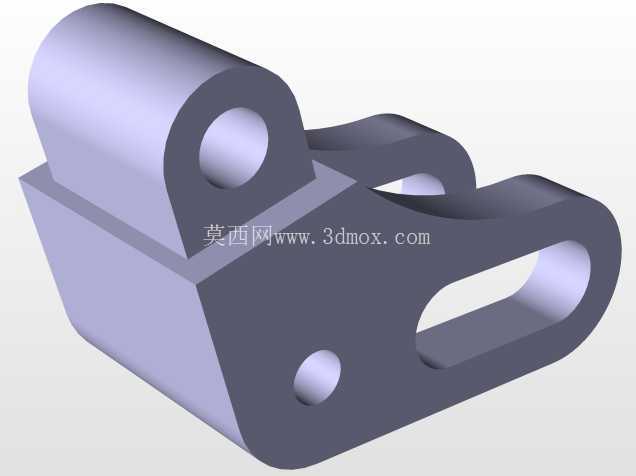

带铰接孔与腰型槽的机械连接支座结构

　　这类带铰接孔与腰型调节槽的连接支座，在轻工输送线、小型工装夹具、非标自动化设备的连杆传动机构中应用十分广泛，核心作用是实现两个相对运动构件之间的铰接支撑，同时预留安装位置的调节余量，抵消装配过程中机架焊接、型材拼接带来的位置累计误差。从结构功能来看，支座上部的同轴通孔是铰接销轴的安装位，孔壁做了等厚加强设计，销轴穿入后可配合对应的连杆件实现定轴转动，孔的内径公差一般取H7级，与销轴的间隙控制在0.02-0.05mm之间，既保证转动灵活无卡滞，又避免间隙过大带来的传动冲击。下部的腰型长槽是安装固定位，槽的宽度与常用内六角螺栓的杆径匹配，长度方向预留了15-20mm的调节行程，现场安装时可以顺着槽的方向微调支座的固定位置，不需要在安装基板上重新打孔，大幅降低现场装配的调整难度。支座底部的小圆孔是辅助定位孔，当支座位置调整到位后，可在该孔内打入定位销，分担螺栓承受的横向剪切力，避免设备长期运行中螺栓受剪松动，提升连接结构的抗疲劳性能。

　　设计这类构件时，首先要根据铰接端的负载大小核算上部铰接孔的壁厚，以及孔中心到安装面的垂直距离，避免负载过大时孔位处出现应力集中断裂；其次要考虑腰型槽的位置，槽的长度方向必须与实际需要的调节方向一致，槽的边缘要做倒角处理，避免螺栓紧固时应力集中在槽口尖角处；整体的拔模斜度控制在1-1.5度，适合采用压铸或者铣削加工成型，毛坯加工余量控制在单边0.5mm以内，减少后续机加工的工作量。

　　从安装边界来看，这类支座的安装面为平面，需要贴合在对应的安装基板上，基板的平面度要求不低于0.1mm/100mm，避免安装时支座出现翘曲，导致铰接孔的同轴度偏差，影响连杆的转动灵活性；上部铰接孔的中心高度决定了连杆的运动轨迹半径，选型时需要匹配对应连杆的中心距要求，避免运动过程中出现干涉；腰型槽的位置要保证螺栓紧固后，螺栓头的压紧面完全覆盖槽的边缘，不能出现半压的情况，否则长期受振动后螺栓容易松脱。

　　在实际设备运行中，这类支座承受的载荷多为周期性的交变载荷，所以结构上在铰接孔与安装底板的过渡位置做了圆弧过渡，避免直角处的应力集中，提升构件的疲劳寿命；材质一般选用45号钢或者铝合金，钢制件做发黑处理防锈，铝合金件做阳极氧化，适配不同的使用环境，铝合金版本多用于对重量有要求的移动设备上，钢制版本多用于重载的固定工装场景。很多现场调试的结构工程师都有体会，这类带调节槽的铰接支座，比完全固定孔位的支座适配性强很多，尤其是在非标设备的现场调试阶段，很多理论设计的安装位置会因为加工误差、外购件尺寸偏差出现偏移，腰型槽的调节余量可以快速消化这些偏差，不需要重新加工零件，大幅缩短设备的调试周期。同时上部的铰接孔与安装面的垂直度是关键形位公差，一般要求控制在0.03mm以内，如果垂直度超差，销轴穿入后会出现别劲的情况，长期运行会加速销轴和孔壁的磨损，甚至出现运动卡滞，所以加工过程中需要一次装夹完成铰接孔和安装面的加工，保证形位公差符合要求。
