三接口弯通式流体管路连接接头结构

　　该弯通式三接口管路接头，主要应用在低压流体输送系统的管路改向、分支接驳场景，常见于小型液压回路、气动控制管线、民用给排水支路、小型化工实验装置的管路搭建环节，用来实现单路流体的90度转向同时分出两个支路，或是将两路流体汇总后沿弯向主管路输出，解决管路布设中空间受限无法使用直连接头加弯头组合的安装痛点。从结构设计来看，主体采用平滑圆弧弯管作为主通路，弯曲段的曲率半径经过反复校核，既保证流体流经时的压损控制在合理区间，避免直角弯头带来的湍流、冲蚀问题，又能控制整体外轮廓尺寸，适配紧凑的安装空间。

　　三个接口端均设计有带凸缘的圆柱连接段，凸缘结构一方面可以在管路插接时起到轴向定位作用，保证接头插入配套管路的深度一致，避免插接不到位引发的泄漏风险，另一方面也为卡箍、快装卡扣的固定提供了受力限位面，不需要额外加工定位槽就能实现可靠的轴向固定。两个支管接口分别布置在弯管段的两个直管段端部，其中一个接口位于弯管的竖直段顶端，另外两个接口分别位于弯管水平段的端部和弯管弧段的侧上方，三个接口的中心轴线经过空间坐标校准，保证安装时相邻接口的连接管路不会出现空间干涉，接口的内孔直径保持一致，适配同通径的输送管路，避免通径突变带来的流体流速骤变问题。

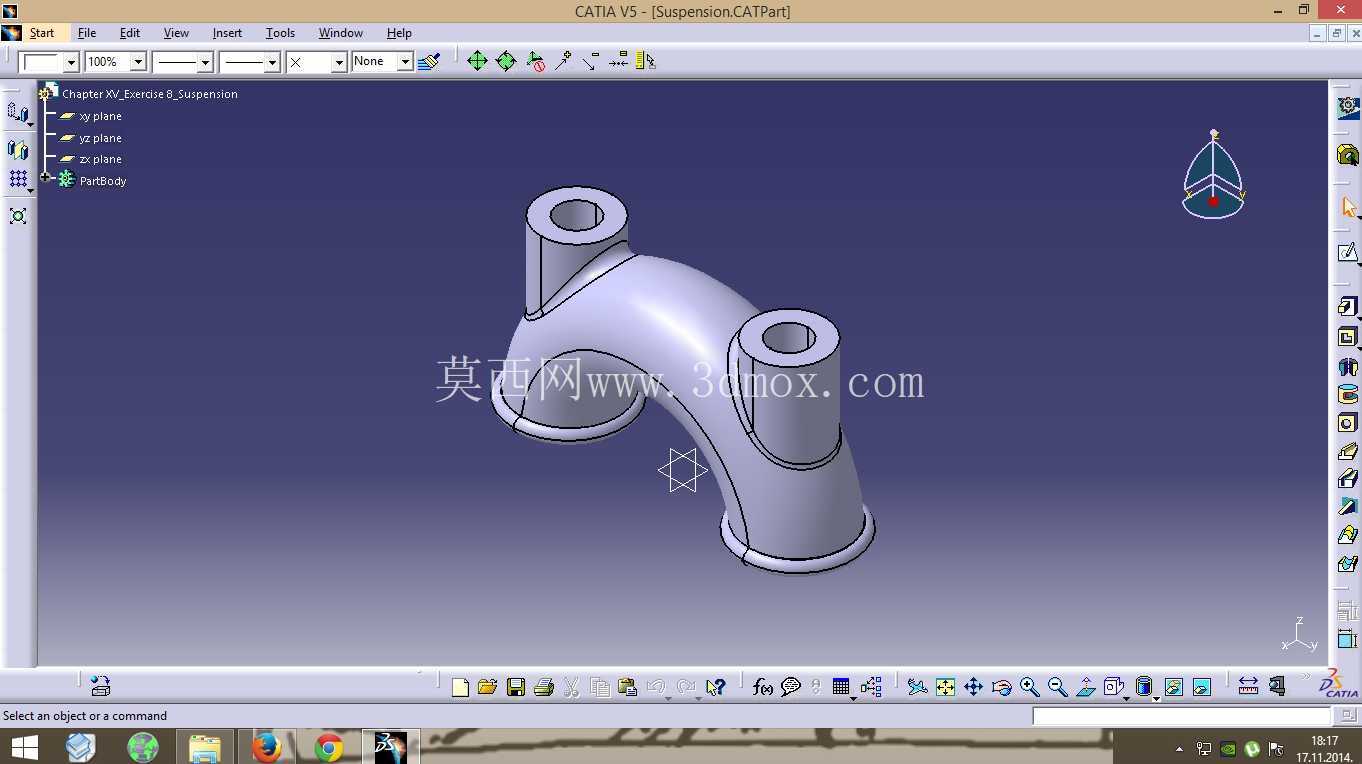

　　建模过程中，对弯管的内外壁做了等壁厚处理，壁厚取值参考同压力等级的通用管路配件标准，既保证结构强度能够承受额定工作压力下的应力，又不会因为壁厚过大造成材料浪费、整体重量超标。弯管与三个接口的衔接位置全部做了圆角过渡处理，消除应力集中点，避免在长期受流体压力、管路振动的工况下出现焊缝开裂、结构疲劳损坏的问题。从安装边界来看，该接头的整体外轮廓最大宽度不超过弯管曲率直径的1.2倍，安装时需要预留的操作空间仅需覆盖接头本体加两端管路的装夹操作距离，不需要额外预留弯头加三通组合件所需的大跨度安装空间，非常适合在设备内部管线密集、布设空间局促的区域使用。

　　接口的外圆尺寸按照通用软管、硬管的接驳公差设计，表面粗糙度控制在适合粘接、卡接、焊接的工艺要求范围内，不管是采用塑料粘接、金属焊接还是卡箍压紧的连接方式，都能保证连接面的密封可靠性。在实际选型使用时，需要根据输送介质的特性匹配对应的接头材质，输送常规水、气介质可采用工程塑料或普通碳钢材质，输送腐蚀性流体则需要更换为不锈钢或工程塑料改性材质，建模时的参数化结构可以快速调整壁厚、接口直径、弯曲曲率，适配不同通径、不同压力等级的管路使用需求。结构设计上没有多余的装饰性特征，所有曲面、凸缘结构都服务于功能实现，外表面平滑无死角，不容易积存介质残留，也方便安装后的清洁、维护操作。
