杠杆重锤式法兰连接安全阀三维设计

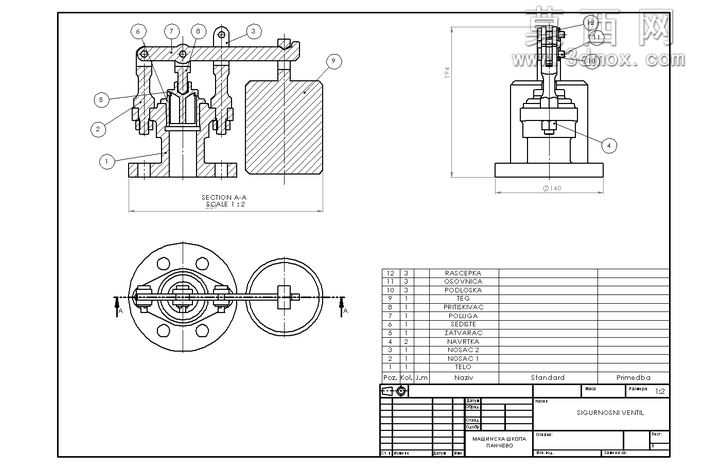

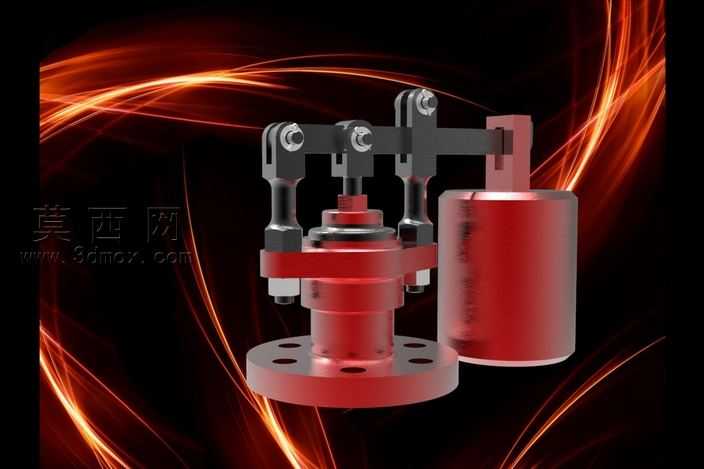

本作品为杠杆重锤式安全阀的三维参数化设计成果，建模阶段采用SolidWorks软件完成全零件的特征化建模，首先依据安全阀的公称通径、整定压力等设计参数，确定法兰底座、阀座、阀芯、阀杆、杠杆支架、重锤连接臂、重锤腔体等核心零件的尺寸基准，通过拉伸、旋转、扫描、切除等基础特征完成零件主体结构搭建，再对螺栓孔、密封面、铰接销轴孔、杠杆限位槽等细节结构进行精细化处理，所有零件的配合尺寸均按照机械设计公差要求预留合理装配间隙，保证虚拟装配时无干涉问题。装配阶段采用自下而上的装配逻辑，先完成阀芯与阀座的密封副装配，验证密封面的贴合度，再依次装配阀杆、杠杆支架、铰接销轴、杠杆臂与重锤组件，通过同轴度、平行度等装配约束还原杠杆重锤式安全阀的真实动作逻辑，即当阀体内介质压力超过整定压力时，介质推力推动阀芯上移，带动阀杆顶起杠杆，使重锤产生的力矩被介质推力矩平衡，实现超压泄放，压力回落时重锤力矩带动杠杆复位，阀芯压紧阀座实现密封。材质与渲染阶段，针对不同零件的实际工业用材赋予对应材质：阀体、法兰底座、阀盖等承压部件采用铸钢材质，调整金属粗糙度参数还原铸钢件的哑光金属质感；杠杆、铰接销轴、连接螺栓等受力运动部件采用调质合金钢材质，添加轻微的金属反光效果；重锤腔体采用铸铁材质，表面做粗糙磨砂处理；密封面部位堆焊硬质合金，赋予高反光的金属质感以体现密封面的精加工要求。渲染场景采用深色渐变背景搭配红色光效拖影，突出安全阀主体的红色涂装工业外观，通过三点布光方案打亮零件轮廓，清晰展现法兰连接结构、杠杆铰接结构、重锤配重结构的细节特征，同时对运动铰接部位做局部高光处理，直观呈现阀门的动作传递路径。设计过程中重点优化了杠杆的力臂比例，通过参数化调整重锤安装位置与重锤重量的对应关系，可快速适配不同整定压力的工况需求，法兰连接尺寸符合相关管道法兰标准，可直接适配同通径的工业管道系统，模型完整还原了该类安全阀的全部结构细节，可用于阀门结构教学、工况模拟演示、产品方案展示等场景。
