乙炔供气分流控制阀组三维结构设计

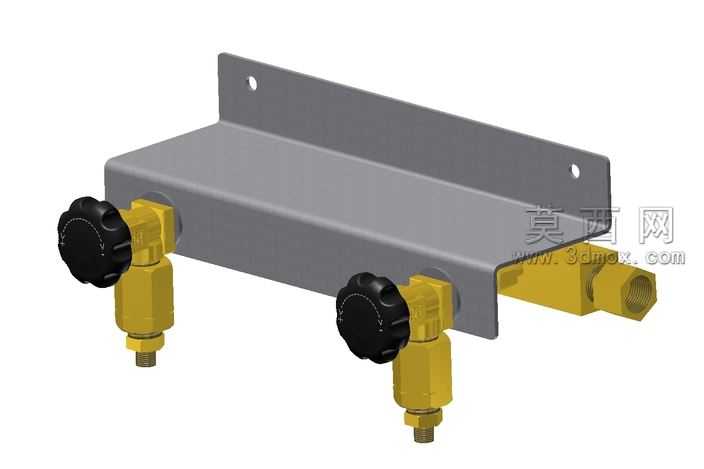

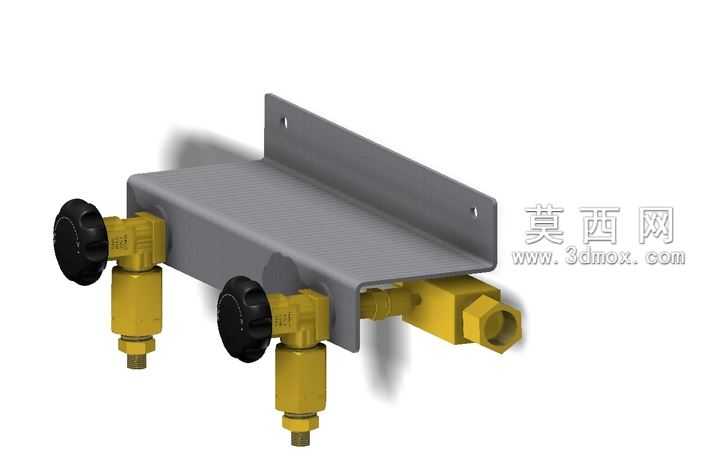

本作品为乙炔供气分流控制阀组的三维参数化模型，建模过程严格遵循工业气路配件的实际尺寸规范与装配逻辑，采用自底向上的建模思路完成全结构搭建。首先构建核心的安装固定支架，支架采用冷轧钢板折弯成型结构，建模时精准还原折弯圆角、安装定位孔的位置与孔径参数，支架表面做哑光金属质感处理，还原钢材经表面处理后的细腻磨砂质感，同时预留阀件安装的定位基准面，确保后续阀件装配的位置精度。随后完成两个支路控制阀的建模，阀体采用锻造黄铜材质，建模时还原黄铜阀体的锻压纹理、接口螺纹细节，每个阀体配置黑色防滑绝缘手轮，手轮表面做防滑凸点纹理建模，还原实际操作时的防滑握持结构，阀体下部为乙炔输出接头，精准还原接头的锥面密封结构与外螺纹参数，阀体侧部与主气路连通的接口做同轴度约束，保证气路连通的密封性要求。主气路横向贯通支架后部，末端设置进气接口，建模时还原接口内螺纹的牙型细节与密封端面结构。装配阶段严格按照实际安装工艺添加配合约束，支架与阀体之间采用贴合面配合、螺纹连接同轴约束，手轮与阀杆之间添加旋转自由度约束，还原阀门实际启闭的转动逻辑。渲染阶段采用工业产品展示级渲染参数，黄铜阀体赋予高还原度的金属黄铜材质，调整材质粗糙度与反射参数，还原黄铜经抛光处理后的温润金属光泽；黑色手轮赋予哑光硬质塑料材质，添加细微的颗粒质感还原工程塑料的表面特性；钢支架赋予冷板喷塑后的深灰哑光金属材质，区分不同部件的材质质感差异。布光采用三点布光法，主光从侧上方打亮阀组主体结构，辅光补全暗部细节避免阴影死黑，轮廓光勾勒支架与阀体的边缘轮廓，突出结构的层次感与立体感，最终渲染效果清晰展现阀组的整体布局、部件连接关系与细节结构，可用于乙炔供气系统的方案展示、安装指导演示、气路布局设计参考等场景，模型结构完整无缺失面，装配关系符合实际工业产品的生产装配逻辑，各部件可单独拆分用于工程出图或结构校核。
