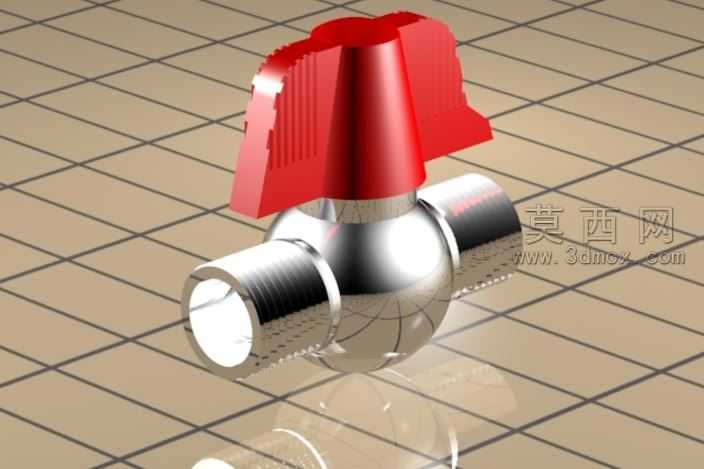

本作品为手动三通管阀的三维建模设计成果,建模阶段依托三维参数化设计软件完成全尺寸参数化构建,首先梳理管阀的核心功能逻辑:该阀用于管路系统中实现流体流向的切换与通断控制,整体采用三通式阀体结构,两个接口为标准外螺纹结构,可直接与对应规格的内螺纹管路实现密封连接,无需额外转接配件。建模过程中首先绘制阀体的球形腔体基础轮廓,通过旋转凸台命令生成阀体的主体流道结构,严格控制流道内壁的圆角过渡参数,避免流体在腔体内部形成涡流滞流区,降低流体输送过程中的阻力损耗。随后构建两端的外螺纹特征,采用螺旋线扫描切除的方式生成标准管螺纹牙型,保证螺纹参数的通用性与连接密封性,螺纹收尾处设计退刀槽结构,符合实际五金零件的加工工艺要求。手柄部分采用蝶形翼状结构,建模时通过多截面实体命令生成带防滑齿纹的手柄轮廓,翼状边缘的竖向防滑齿采用阵列特征完成,增大手动操作时的接触摩擦力,无需借助额外工具即可完成阀门的启闭调节操作,手柄与阀体阀芯的连接部位设计定位卡扣结构,保证手柄转动时与阀芯的同步性,避免出现操作空程。材质与渲染阶段,为模型赋予棕色硬质工程塑料材质,调整材质的粗糙度、漫反射参数模拟实际注塑件的哑光质感,添加细微的材质颗粒感还原真实塑料件的表面肌理,渲染时采用柔和的影棚布光方案,主光源从侧上方投射突出阀体的轮廓结构,辅助光源补光弱化阴影死角,清晰展现螺纹细节、手柄防滑齿纹与阀体球形腔体的曲面过渡效果。结构设计上充分考虑手动阀的使用场景,整体结构紧凑无冗余突出部分,球形阀体的流道设计保证流体切换时的平顺性,蝶形手柄的尺寸符合人体工程学操作范围,转动角度与阀芯的通断位置精准对应,可直观反馈阀门的当前导通状态,整体模型的所有特征均遵循可制造性原则,无建模破面、特征重叠等问题,可直接用于产品结构验证、3D打印原型制作以及管路系统的装配模拟演示。
