通用电气喷气发动机托架轻量化结构设计

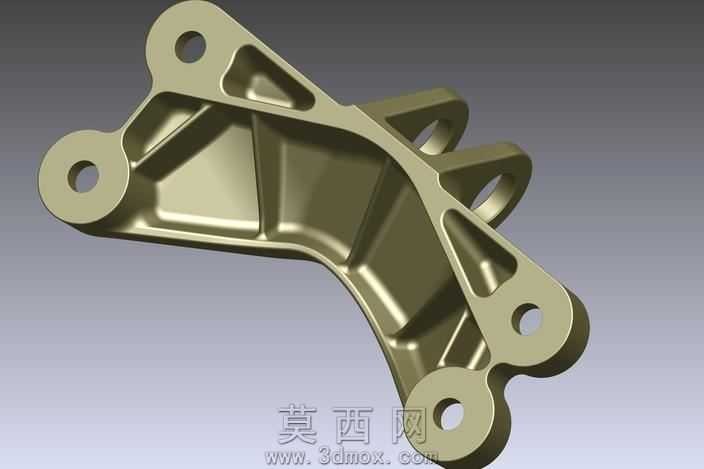

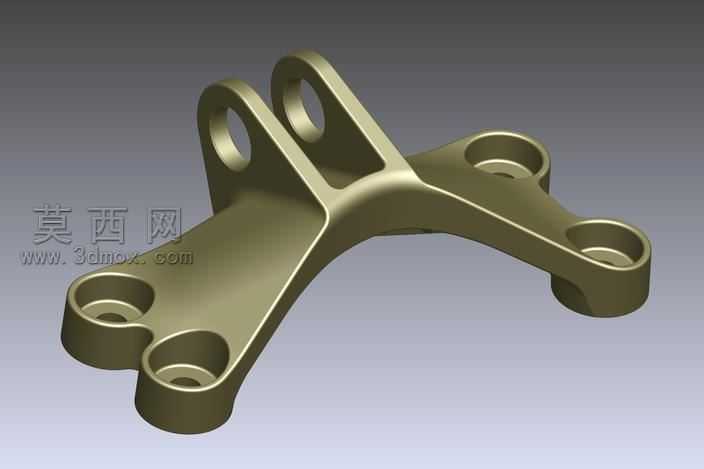

该三维模型为通用电气喷气发动机配套托架，建模阶段以航空动力系统安装固定的实际工况为核心依据，在三维建模软件中完成全参数化结构搭建，全程遵循航空零部件高可靠性、轻量化的设计准则。模型采用一体化铸造成型的结构逻辑，整体轮廓为适配发动机安装舱位的弯折承力构型，建模时首先完成基准安装孔位的坐标定位，六个分布于不同承力臂末端的安装孔严格匹配发动机与机身连接点位的公差要求，孔位周边做加厚凸台处理，避免螺栓紧固时出现应力集中导致的结构失效。主体承力框架采用变厚度薄壁设计，建模过程中通过有限元受力模拟结果反复调整壁厚分布，在主承力路径上保留足够的材料厚度，非主要承力区域则通过挖空形成三角加强筋结构，既保证了整体结构的抗扭、抗弯刚度，又最大限度去除冗余材料，实现了0.535磅的超轻重量控制目标，同时满足74?锁定工况下的高负载承载要求。材质渲染阶段选用航空常用高强度铸造铝合金材质，还原金属表面经阳极氧化处理后的哑光金属质感，对筋条交接处、安装孔边缘的圆角过渡做了精细化处理，既还原了真实零件的工艺特征，也避免了尖锐棱角带来的应力集中隐患。结构设计上充分考虑航空部件的装配兼容性，弯折角度精准匹配发动机安装面的倾斜角度，各承力臂的延伸方向完全对应发动机工作时的受力传递路径，可将发动机运行产生的振动、推力负载均匀分散传递至机身连接点位，同时预留的安装间隙可规避发动机工作热膨胀带来的装配干涉问题，整体结构在满足严苛承载要求的前提下实现了极致的轻量化目标，适配喷气发动机高推重比的设计需求。
