十字型流体管路连接接头结构设计

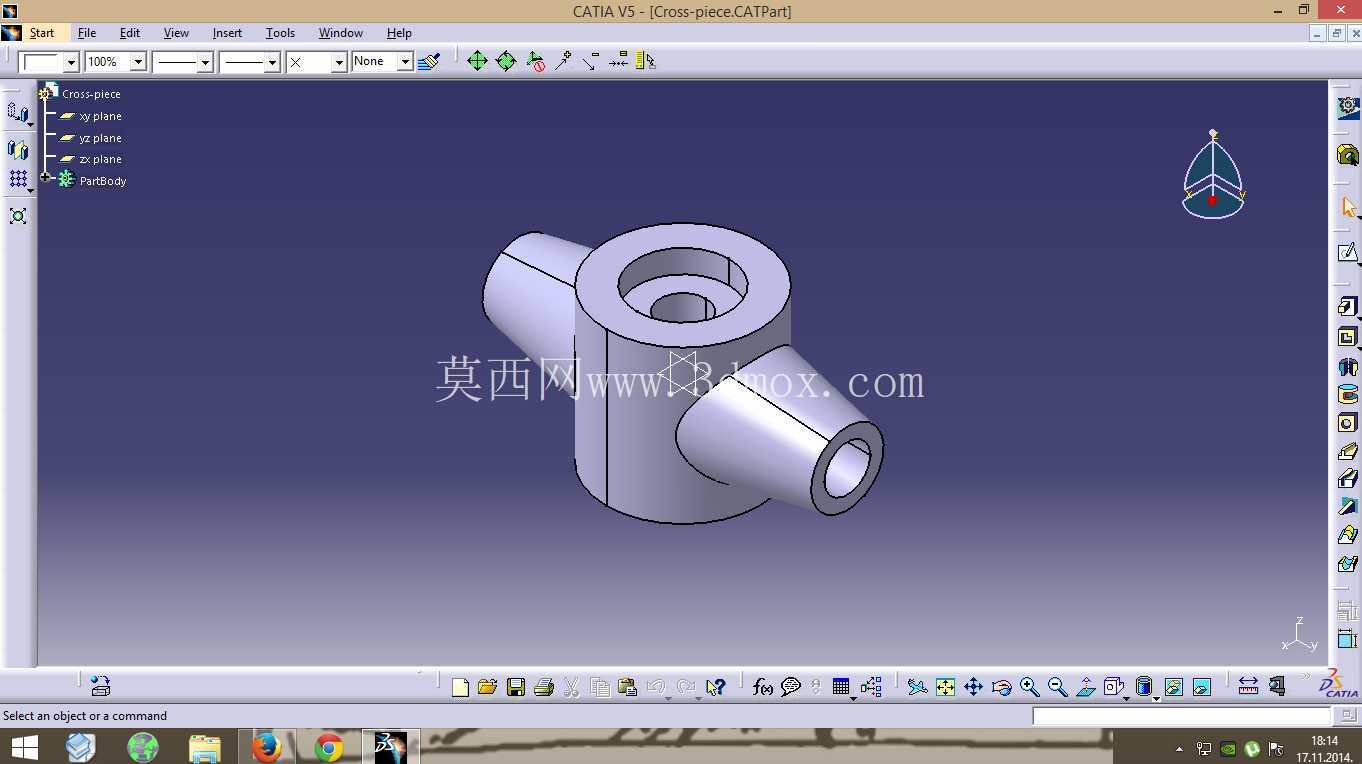

　　在流体输送系统、小型液压回路、气动控制管路的布设场景中，多通路连接接头是决定管路布设灵活性、介质流通密封性的核心基础零件，本次设计的十字型接头，主要针对垂直交叉的三路管路连通需求开发，可实现三个方向管路的介质汇流、分流或者转向传输，适配低压工况下的气体、低粘度液体输送场景，常见于小型实验台管路搭建、小型设备冷却回路布设、低压气动控制支路连接等工程场景。从结构功能来看，该接头主体为一体化成型的柱状基体，沿基体轴向开设贯穿式中心通孔，同时在基体垂直于轴向的两个对称方向，分别伸出同轴线的管状连接端，每个连接端内部均开设与中心通孔连通的导流孔，三个方向的通道在基体内部交汇形成连通腔，可实现三个方向管路的介质互通，避免了多接头拼接带来的密封点过多、安装空间占用大的问题。

　　设计过程中，首先根据适配管路的通径要求确定各导流孔的内径尺寸，中心通孔与两侧连接端的导流孔采用等通径设计，减少介质在通道交汇处的流阻损失，避免介质在拐角处形成涡流造成的压力损耗；基体的外径尺寸根据连接端的壁厚要求确定，保证接头在额定工作压力下具备足够的结构强度，不会因介质压力出现管壁开裂、变形的问题；两侧伸出的连接端长度根据管路安装的插拔深度要求设定，预留足够的管路套接或者螺纹连接的配合长度，保证连接后的抗拉脱能力。

　　安装边界方面，该接头的三个连接端轴线处于同一平面且两两垂直，安装时需保证各连接端与对接管路的同轴度偏差在允许范围内，避免安装应力造成接头基体变形或者密封失效；接头的整体外轮廓无突出的尖锐棱角，安装时所需的操作空间仅需覆盖三个连接端的管路插拔行程，适合在空间紧凑的设备内部管路布设场景中使用，无需额外预留过大的安装操作空间。结构细节上，各连接端的外端面做倒角处理，方便管路安装时的导向导入，减少安装时的对位难度；基体与连接端的交接位置采用圆角过渡，避免应力集中造成的结构疲劳损坏，提升接头在长期承压工况下的使用寿命；中心通孔的上端可根据实际使用需求选择封堵或者连接第四路管路，拓展接头的通路适配能力，在仅需三路连通的场景下，可采用标准堵头对中心通孔上端进行密封，不影响其余三个通路的正常使用。

　　从建模实现的角度，该零件采用旋转凸台加两侧拉伸凸台的基础建模逻辑，先完成中心基体的回转特征构建，再对称拉伸两侧的连接端结构，最后对各通孔进行切除特征处理，所有过渡圆角、端面倒角均在基础特征完成后统一添加，建模过程中保证各特征的同轴度、对称度公差符合机械加工的工艺要求，可直接对接数控加工的工艺编制流程，无需额外进行模型的工艺性修正。
