小仓TX04型空气增压器结构设计

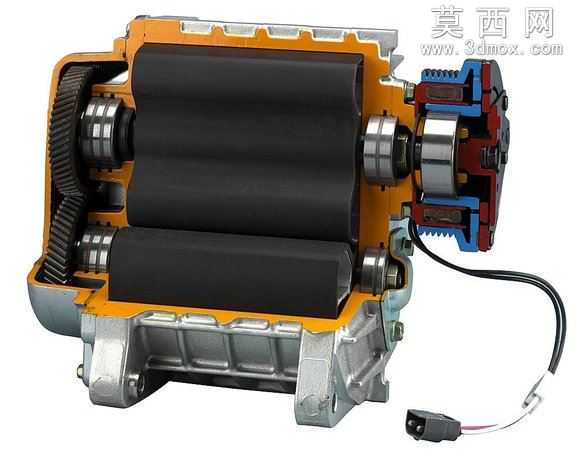

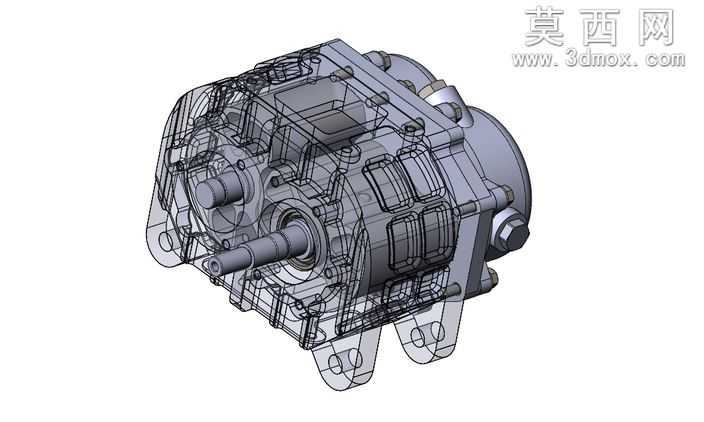

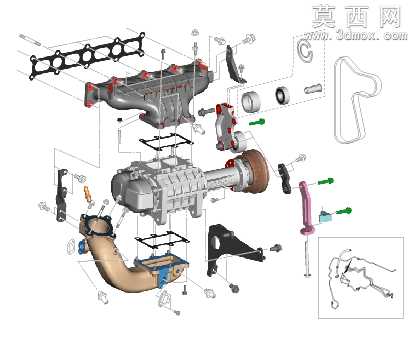

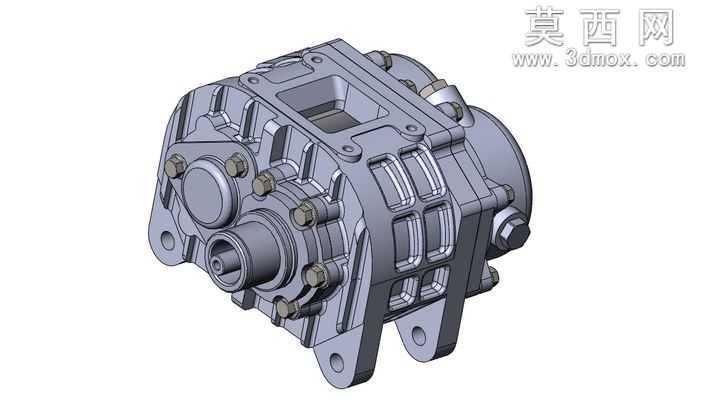

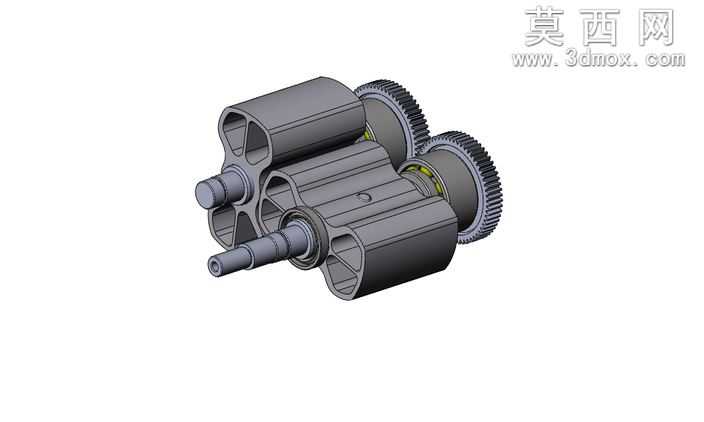

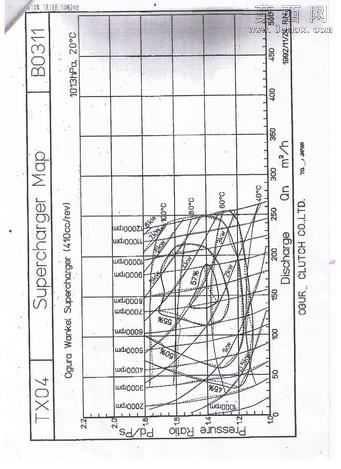

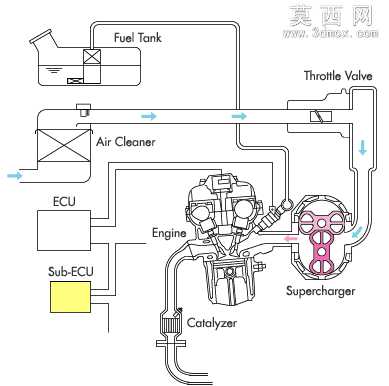

本作品为小仓TX04型容积式空气增压器的三维结构设计，建模过程严格遵循产品实际尺寸参数与装配逻辑，在三维建模环境中完成所有零部件的特征构建与整体装配。建模阶段优先搭建核心腔体基体，通过拉伸、切除、拔模等基础特征完成主壳体的复杂曲面与加强筋结构，还原壳体表面的散热凹槽、安装定位凸台、螺栓孔位等细节，保证壳体壁厚均匀、结构强度符合气动部件的承压要求。针对转子组件、端盖、密封件、紧固件等附属零件，采用自顶向下的装配设计思路，先确定核心工作腔的轴线定位与装配基准，再依次完成各零件的特征匹配，确保转子与腔体内壁的配合间隙、轴承安装位的同轴度、端盖密封槽的尺寸精度均符合实际产品的装配公差要求。材质渲染阶段根据零件实际材质分配对应材质属性，主壳体采用铸铝材质，调整金属粗糙度与哑光质感还原压铸铝合金的表面纹理；紧固件、轴承等金属零件采用合金钢材质，添加轻微的金属反光与倒角高光效果；密封胶圈采用丁腈橡胶材质，调整漫反射参数还原橡胶的哑光磨砂质感，整体渲染效果清晰区分不同材质零件，直观呈现产品的材质构成与外观细节。结构设计上完整还原该款增压器的容积式压缩工作结构，包含进气腔、压缩腔、排气通道的完整流道结构，侧面的安装支脚带有定位销孔与螺栓过孔，可直接匹配动力系统的安装位；外部的螺栓连接点位、密封端盖、油管接口等细节均逐一还原，清晰展示产品的装配关系与拆装逻辑。设计过程中重点优化了壳体加强筋的布局，在保证壳体承压强度的同时尽可能降低壳体重量，转子与腔体的配合间隙经过参数化调整，既保证压缩过程的气密性，又避免运转过程中出现运动干涉，整体模型可直接用于产品结构展示、装配教学、性能仿真分析等场景，完整呈现了该款410立方厘米排量增压器的全部结构特征。
