电源变压器用J型限位针钩结构设计

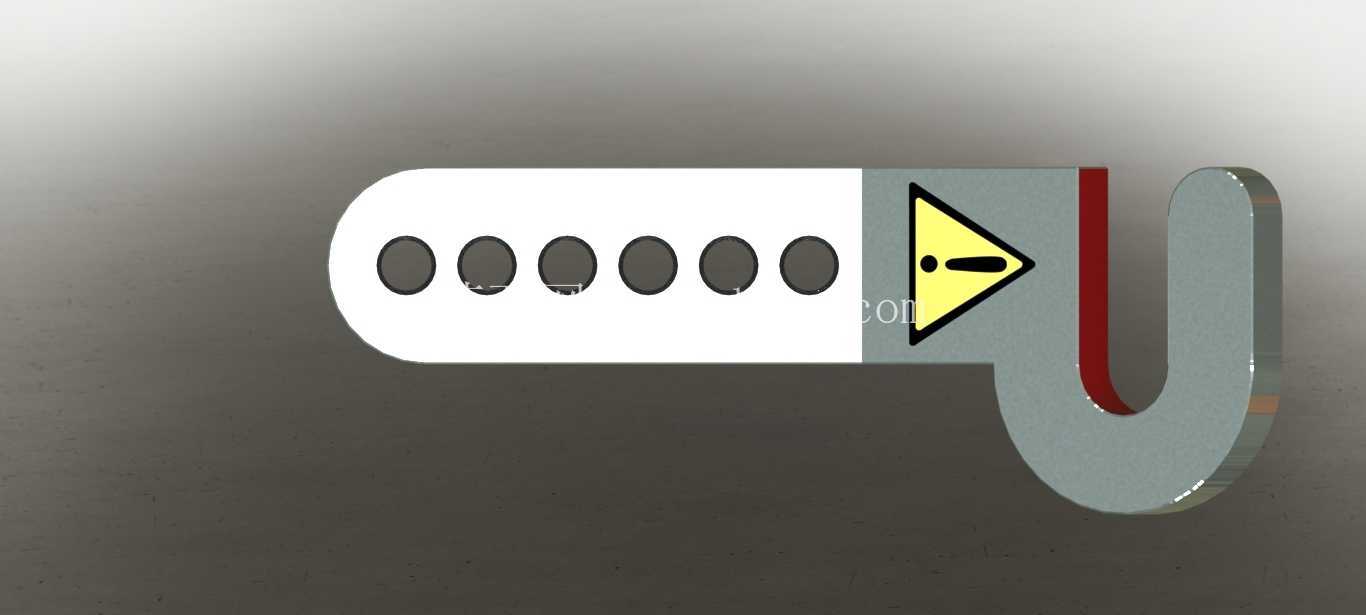

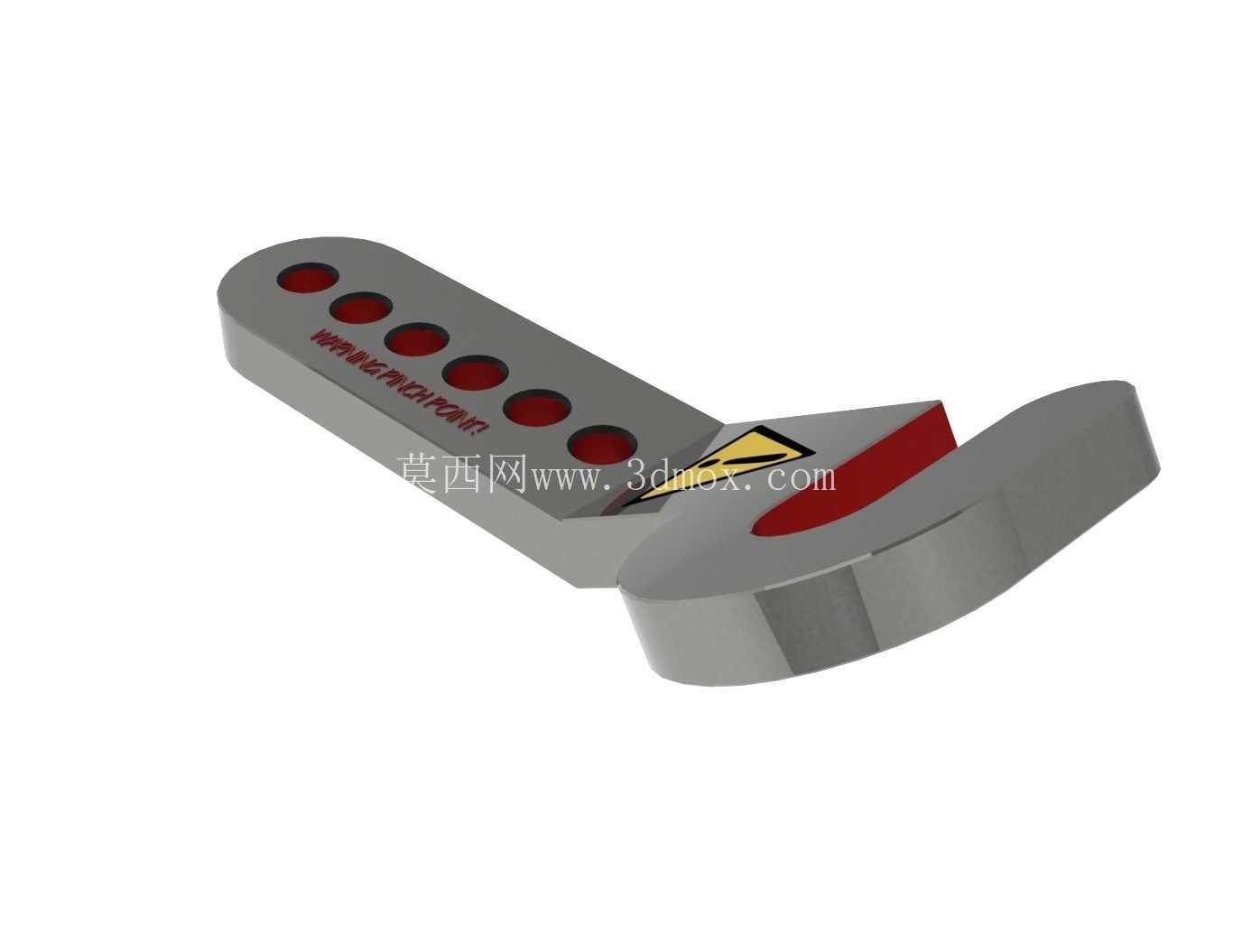

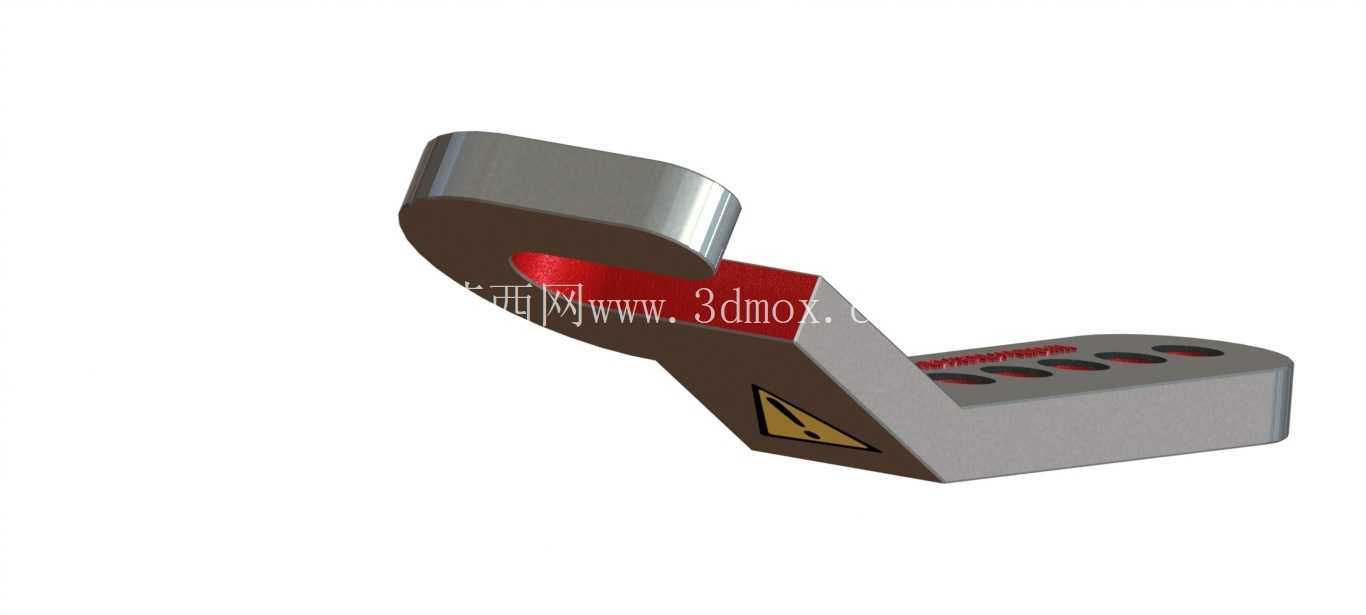

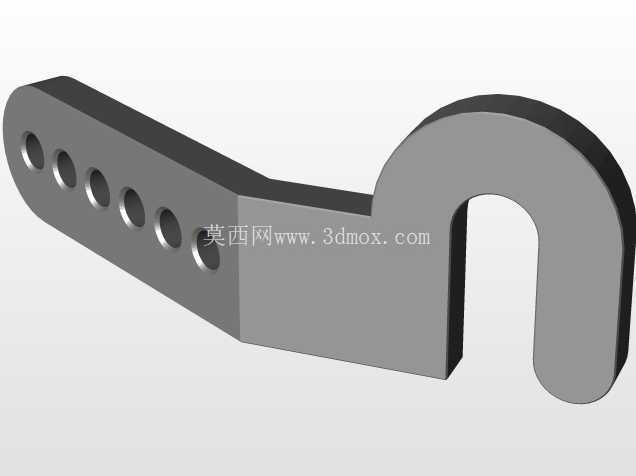

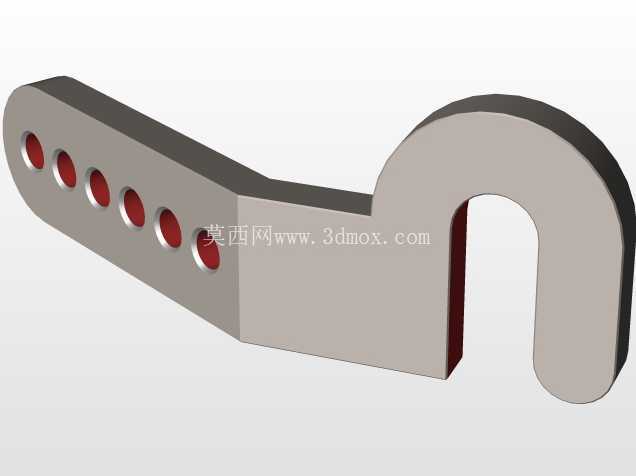

　　在中小功率电源变压器的装配与运维场景中，针钩是绕组固定、引线限位环节的核心小尺寸构件，这类零件看似不起眼，却直接决定了变压器内部引线排布的规整度、绕组抗振动位移能力，以及长期运行下的绝缘可靠性，很多现场出现的引线磨损绝缘层、绕组松动异响问题，追根溯源都是配套针钩的结构设计或安装匹配度不足导致的。这款J型针钩的设计，完全围绕电源变压器内部紧凑安装空间的实际约束展开，整体采用扁平长条状主体搭配弯钩端的结构形式，主体段上均匀排布的圆形通孔并非装饰结构，而是兼顾减重与绑扎固定的功能设计——在变压器内部浸漆工序中，这些通孔可以让绝缘漆充分流通，避免针钩与绑扎带之间出现漆层空缺导致的固定松动，同时也能减少零件自身重量，降低对绕组端部的局部压力，防止长期受压出现绝缘层凹陷破损。弯钩端的圆弧过渡设计是整个零件的核心功能区，圆弧半径经过反复匹配常用变压器引线的线径范围，既可以保证单根或多股并绕的引线能够顺利卡入钩槽，又不会因为间隙过大导致引线在设备运输、运行振动过程中出现窜动，钩端特意做了加厚处理，避免长期受力出现钩口张开变形的问题，毕竟电源变压器在户外或工业现场使用时，往往会伴随持续的低频振动，一旦钩口变形松脱，引线搭接到铁芯或其他带电部件上，就会直接引发短路故障。

　　从安装边界来看，这款针钩的主体段厚度控制在适配常规变压器绕组端部的层压纸板安装槽尺寸，安装时不需要额外对现有变压器的端部固定结构做改造，直接通过主体段的通孔配合绝缘绑扎带，就能将针钩牢牢固定在绕组端部的预设位置，弯钩端的伸出长度经过精准核算，刚好可以将引线约束在距离绕组表面3-5mm的安全距离，既不会让引线贴紧绕组表面造成局部散热不畅，也不会因为伸出过长侵占变压器外壳的内部安全间隙，避免出现引线与外壳距离不足导致的耐压测试不达标问题。

　　设计过程中特意规避了尖角结构，所有外露棱边都做了倒钝处理，这一点在变压器配件设计中尤为关键——变压器内部的绝缘材料多为纸质或薄膜类材质，如果金属零件存在锐边，在装配或后续振动过程中很容易割破绝缘层，造成绝缘失效，倒钝处理虽然会增加少量机加工工序，但能大幅提升整个变压器的绝缘可靠性，降低后期运维的故障概率。主体表面的防滑纹理设计，是为了在绑扎固定时增加绑扎带与零件表面的摩擦力，避免绑扎带在长期温度循环过程中出现滑移，毕竟变压器运行时会存在一定的温度升降，绑扎带的张紧力会随温度变化出现小幅波动，防滑纹理可以保证即使张紧力出现小幅下降，绑扎带也不会顺着光滑的零件表面移位，始终保持针钩的固定位置精度。

　　在实际选型应用中，这类针钩适配功率范围在50VA到500VA之间的开放式电源变压器，无论是工频线性电源变压器，还是小功率控制变压器，都可以通过调整绑扎位置来适配不同的引线排布需求，不需要针对每一款变压器单独开模制作专用固定件，大幅降低了小批量变压器生产的配件采购成本，同时统一的结构形式也能减少装配工人的零件识别成本，提升装配线的作业效率。很多结构设计人员在做变压器整体设计时，往往会把注意力集中在铁芯、绕组、接线端子这些核心部件上，忽略这类小型固定件的结构合理性，实际上很多批量性的产品质量问题，恰恰出在这些容易被忽视的小零件上，这款针钩的结构设计没有追求复杂的外形，所有结构特征都围绕实际使用场景的痛点展开，没有多余的装饰性特征，完全服务于功能实现与安装便利性，在保证结构强度的前提下尽可能压缩零件尺寸，适配变压器内部越来越紧凑的安装空间需求。
