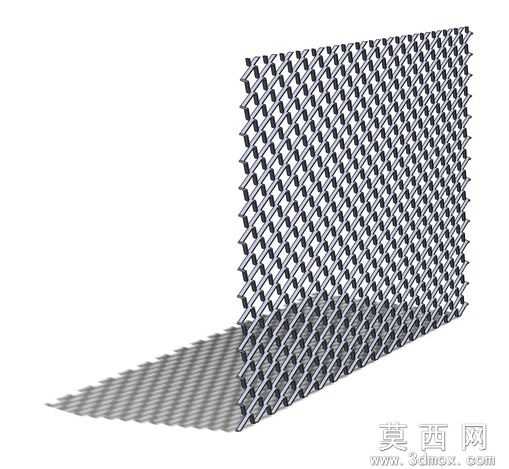

扩张金属网SolidWorks三维结构模型

本模型为扩张金属网的三维参数化设计成果，采用SolidWorks2011版本完成全流程建模，同时输出STEP、IGES等通用中间格式，可适配绝大多数三维CAD软件的导入编辑需求，满足不同设计场景的跨平台使用要求。建模过程以金属扩张工艺的成型逻辑为核心设计依据，首先通过草图绘制精准定义单根金属丝的截面轮廓与空间走向，严格匹配实际生产中金属板材经冲切、拉伸扩张后的网孔菱形形态，保证网孔的均匀度、筋条宽度、整体网面厚度的参数完全符合通用五金配件的行业设计规范。建模阶段采用阵列驱动的特征生成方式，先完成单个菱形网孔单元的实体构建，对筋条的交叉衔接处做圆角过渡处理，避免应力集中问题，还原真实扩张金属网的结构细节，再通过线性阵列与空间角度调整完成整幅网面的搭建，同时对网面边缘做封边结构处理，还原实际产品的安装适配结构。材质配置阶段为模型赋予哑光金属材质，模拟冷轧钢板扩张成型后的表面质感，调整材质的反光度、粗糙度参数，让渲染效果更贴近真实金属网的视觉表现。渲染环节搭建了柔和的漫反射光照环境，添加匹配的地面投影效果，清晰展现网面的通透结构与筋条的空间交错关系，直观呈现扩张金属网的立体形态。设计过程中充分考虑模型的可编辑性，所有特征参数均保留完整的设计树，使用者可根据实际使用需求调整网孔尺寸、筋条直径、网面整体幅面大小等参数，快速生成不同规格的扩张金属网模型，可直接用于防护围栏、筛分设备、装饰网面、建筑防护等场景的装配设计、工程出图或仿真分析工作，大幅降低同类五金配件的重复建模工作量，为相关机械设计、产品开发工作提供可靠的三维模型支撑。
