机械连接支撑类异形铰接支座结构

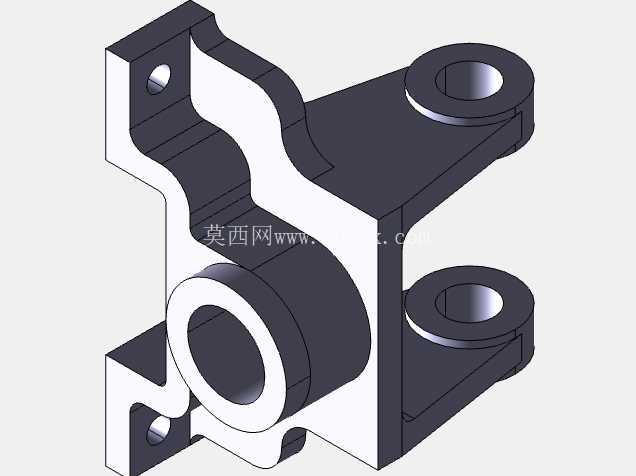

　　这类异形铰接支座结构，多应用在中小型自动化设备的连杆传动末端、工装夹具的角度调节工位，以及小型输送线的侧装导向组件中，作为相邻运动构件的衔接载体，承担载荷传递、铰接转动限位、多方位安装定位的核心作用。从结构形态来看，主体采用一体化铸造成型后做机加工精修的工艺路线，整体没有冗余的外伸结构，所有轮廓都围绕安装空间的边界做了适配性切削，避免在设备紧凑装配空间内与周边管线、其他运动构件产生干涉。主体中部的大直径通孔是核心铰接位，孔壁预留了衬套安装的公差余量，实际装配时可压入自润滑铜套或者滚动轴承，适配不同转速、不同载荷的转动需求，孔的两端面做了0.2mm的沉台精加工，保证衬套压入后端面与支座端面齐平，不会出现衬套突出影响铰接件贴合度的问题。

　　支座上部和下部对称分布的两组带孔凸耳，是对外安装的核心接口，凸耳上的通孔为光孔设计，可穿装内六角圆柱头螺钉实现与相邻构件的刚性连接，凸耳的厚度经过载荷校核，在承受1.2倍额定径向载荷时不会出现弯曲变形，凸耳与主体衔接的位置做了R3的圆角过渡，避免应力集中导致的疲劳断裂问题。支座左侧的异形弯折立板，是整个结构的载荷承载主体，板厚根据铰接位的额定载荷做了等强度优化，靠近铰接孔的位置板厚最大，向上下安装凸耳延伸的位置逐渐收薄，在保证整体结构强度的前提下尽可能降低零件自重，减少运动过程中的惯性负载。立板的外侧轮廓做了45度倒角处理，既可以去除机加工后的锐边毛刺，避免装配时划伤操作人员，也能减少零件在狭小空间内装配时的卡滞问题。

　　从安装边界来看，该支座的整体外轮廓尺寸适配120mm见方的安装空间，上下安装凸耳的孔中心距为82mm，中部铰接孔的中心距离安装基准面的高度为45mm，所有安装孔的位置度公差控制在0.1mm以内，能够满足快换式工装的装配精度要求，不需要装配后再做二次调整。在实际设计过程中，这类支座的铰接孔与安装孔的形位公差是核心管控点，铰接孔的圆柱度公差要求控制在0.02mm以内，安装孔相对于铰接孔中心的平行度公差不超过0.03mm，避免装配后出现铰接转动卡滞、安装面贴合不严的问题。

　　零件的材质可根据应用场景选择，常规工况下采用HT200灰铸铁铸造即可满足减震和强度需求，在有轻量化要求的设备上可替换为6061-T6铝合金做铣削加工，表面做硬质阳极氧化处理提升耐磨性能，在重载冲击的工况下则可采用45号钢整体铣削后做调质处理，硬度达到HB220-250，提升零件的抗冲击性能。这类支座在实际使用中，不需要额外做焊接或者二次加工，所有安装接口都做了标准化设计，可直接与标准件、常用传动构件适配，能够大幅缩短设备的装配调试周期，也方便后期运维过程中的零件更换，减少备件储备的品类和成本。
