异径正交连接类机械练习构件结构

　　日常做机械结构建模练习时，这类异径正交连接构件是非常典型的训练载体，很多刚接触三维建模的工程师都会从这类零件入手，练习拉伸、切除、圆角、布尔运算这些基础命令的组合使用，同时也能建立对空间正交结构的尺寸把控能力。从实际工程场景来看，这类结构的原型广泛出现在流体管路转接、小型气动系统支路引出、设备内部油路分流的位置，核心作用是实现两个垂直方向、不同通径管路的刚性连接，保证介质在转角位置的流通顺畅，同时兼顾连接部位的结构强度，避免转角处出现应力集中导致的开裂或泄漏。

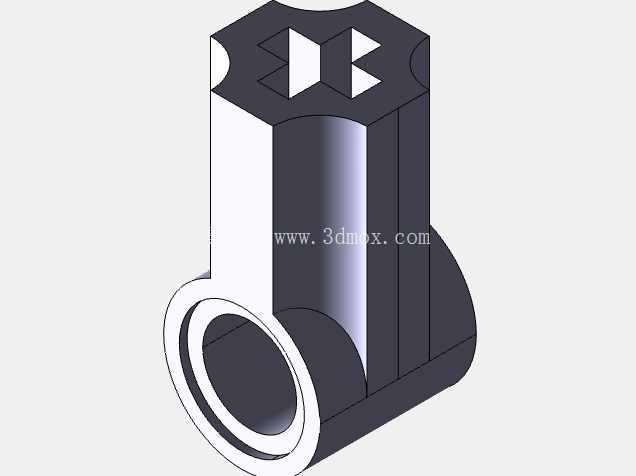

　　看这个构件的结构，上部是带内凹限位结构的棱柱段，顶部的对称内凹结构不是装饰，实际应用中是用来配合卡箍或者锁紧销的，安装时可以通过这个内凹位实现周向防转，避免接头在管路震动过程中出现松脱，棱柱的外形也方便用扳手夹持拧紧，不需要额外加工扳手位，减少了加工工序。下部是带环形凸缘的圆筒段，凸缘的作用是安装时抵靠在安装面板或者管路接头的端面上，配合密封圈实现端面密封，圆筒的内孔是介质流通的通道，内壁的粗糙度要求一般在Ra1.6以上，减少介质流动的阻力，也避免杂质在内壁台阶处堆积。

　　设计这类构件的时候，首先要确定两个正交方向的通径匹配关系，上部棱柱段的内孔和下部圆筒段的内孔是垂直贯通的，相交位置的相贯线处理是建模和加工的重点，相贯线处如果做小圆角过渡，可以大幅降低介质流动的紊流现象，同时减少应力集中，实际加工时这个位置如果是金属切削加工，需要用成型刀或者多轴铣削来保证过渡顺滑，如果是注塑件的话，这个位置的圆角也能避免注塑时出现应力开裂，提升零件的使用寿命。

　　从安装边界来看，这类构件的上部棱柱的对边尺寸决定了安装时需要预留的扳手操作空间，一般要比对边尺寸大10mm以上，才能保证扳手有足够的转动空间；下部圆筒的外径决定了安装面板上的开孔尺寸，开孔直径一般比圆筒外径大0.2-0.5mm，方便安装时穿过，同时不会因为间隙过大导致密封圈偏移；下部凸缘的外径要比安装开孔大3-5mm，保证有足够的压紧面积来压实密封圈，凸缘的厚度一般在2-3mm，既能保证足够的压紧强度，又不会过多占用安装空间。

　　实际选型应用的时候，要注意两个方向的连接尺寸匹配，上部的连接端如果是接硬管，要确认卡箍的锁紧范围和棱柱段的外径匹配，如果是接软管，要确认软管的内径和上部内孔的通径一致，避免通径突变导致的流量损失；下部的圆筒端如果是插入式连接，要确认插入深度和对接管路的承口深度匹配，插入后要保证两个管路的内孔对齐，不会出现台阶阻挡介质流动。另外这类构件如果用在有压力的管路系统中，还要核算棱柱和圆筒连接位置的壁厚，根据工作压力、材料的许用应力来计算最小壁厚，避免承压时出现破裂，一般气动系统用的这类接头壁厚在2mm左右就能满足1MPa以内的工作压力要求，液压系统用的话壁厚要增加到3-4mm，同时相贯线位置的圆角要适当加大，分散应力。

　　建模练习的时候做这类零件，不要只追求外形相似，要多思考每个结构的实际作用，比如顶部的内凹为什么是对称的两个，而不是四个？因为两个对称的凹位就已经能实现周向防转，四个的话会过多削弱上部的结构强度，同时增加不必要的加工量；下部的凸缘为什么是环形整圈，而不是几个凸点？因为整圈凸缘可以给密封圈提供均匀的压紧力，保证密封的可靠性，如果是凸点的话，压紧力不均匀容易出现泄漏。这些细节的考量，才是建模练习真正要掌握的内容，而不是仅仅把外形画出来就完成任务，很多新手建模的时候容易忽略这些工程实际的需求，画出来的模型看起来外形对，但是实际根本没法加工或者安装使用，这就是练习的时候没有结合工程场景思考的问题。

　　另外这类构件的材料选择也和应用场景相关，普通气动回路用的一般是POM或者尼龙材质，重量轻、成本低，有一定的耐腐蚀性；液压系统或者高温油路用的一般是黄铜或者不锈钢材质，强度高、耐温耐油；饮用水管路用的一般是PP或者304不锈钢，满足卫生要求。不同材料的收缩率不同，如果是做注塑模具的话，建模的时候还要考虑材料的收缩率，预留足够的尺寸余量，保证成型后的零件尺寸在公差范围内。
