机械传动用转向节接头结构设计

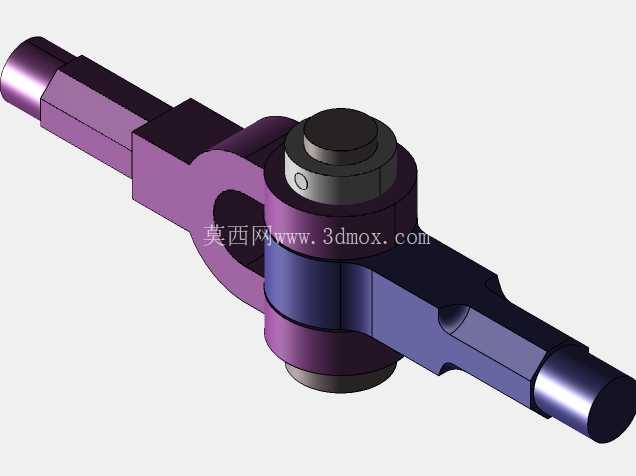

　　在各类需要实现力传递与角度偏转的机械传动场景中，转向节接头是承担铰接传动、载荷换向的核心连接部件，常见于行走机械转向系统、工业设备连杆传动机构、工装夹具角度调节单元等场景，其结构可靠性直接决定整套传动链路的动作精度与服役寿命。从结构设计逻辑来看，该接头采用对称式双伸轴布局，中间铰接主体为环形抱合结构，通过内置的销轴配合实现两个轴段之间的相对角度偏转，两端轴段做了扁位与圆柱段结合的结构设计，圆柱段用于插入配套的连接衬套或轴孔实现径向定位，扁位结构则用于传递扭矩，避免传动过程中轴与连接座之间出现相对转动，保障扭矩传递的稳定性。

　　中间铰接部位的环形结构做了加厚处理，对应载荷传递的核心受力区，通过增加局部壁厚提升结构的抗弯曲、抗剪切能力，铰接副的配合面预留了合理的间隙设计，既可以保证偏转动作的顺畅无卡滞，也能容纳润滑介质留存，降低长期往复转动带来的磨损。从安装边界来看，两端轴段的同轴度在设计时做了严格管控，铰接中心与两端轴的轴线处于同一平面内，避免传动过程中出现附加弯矩，安装时需保证两端连接座的轴孔与对应轴段的配合公差符合过渡配合要求，铰接销轴的轴向定位采用端盖加紧固件的方式，既可以防止销轴轴向窜动，也便于后期维护时拆解更换磨损的衬套。

　　在实际应用中，这类接头需要同时承受径向载荷与轴向冲击载荷，因此结构设计时在轴段与环形主体的衔接位置做了圆弧过渡处理，避免直角结构带来的应力集中问题，降低交变载荷作用下的疲劳断裂风险。不同于一体式刚性接头，该铰接式结构可以补偿安装过程中带来的少量同轴度误差，也能在设备运行过程中适应连接部件之间的相对角度变化，避免刚性连接带来的结构憋劲、部件变形等问题。在三维建模过程中，需要重点管控铰接副的配合尺寸、两端轴段的形位公差、过渡圆角的大小等参数，所有受力截面的尺寸需要根据额定传递扭矩做强度校核，确保在最大载荷工况下结构的应力处于材料许用应力范围内。

　　对于不同的应用场景，可以通过调整轴段长度、铰接部位的直径、销轴的配合公差来适配不同的载荷等级与安装空间需求，比如在重载传动场景下可以加大环形主体的外径、增加销轴直径来提升整体承载能力，在轻载高精度场景下则可以收紧配合间隙、提升配合面的加工精度来减小传动空程。该结构的分体式组装设计也降低了加工难度，各个组成零件可以分别采用对应的加工工艺完成制造，轴类零件采用车削加铣削加工完成扁位结构，环形主体可采用锻造后机加工的方式提升材料力学性能，销轴类零件则需要做表面淬火处理提升耐磨性能，组装后铰接部位的转动阻尼需要控制在合理区间，既要保证动作灵活，也要避免间隙过大带来的传动冲击。
