直径260mm离心式叶轮结构设计

　　这款直径260mm的叶轮，是离心式流体输送设备的核心做功部件，日常在中小型离心通风机、低压离心泵、工业散热风机、物料气力输送配套风机中都能见到这类结构的应用，它的核心作用是通过自身高速旋转，将输入的轴功转化为流体的压力能与动能，完成流体的增压与输送过程。

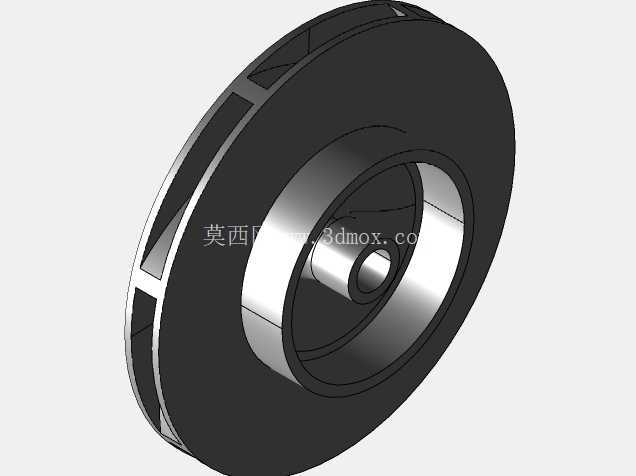

　　从结构设计来看，这款叶轮采用后向式叶片布局，叶片均匀分布在前后轮盘之间，轮盘与中心轮毂采用一体化的刚性连接结构，中心的轴孔设计匹配常规的电机输出轴安装尺寸，轴孔旁设置有对应的键槽位，能够保证运转过程中扭矩传递的可靠性，避免叶轮与轴之间出现打滑偏移的问题。前后轮盘的外缘做了等直径的齐平设计，能够减少流体在叶轮出口处的涡流损失，提升流体流出时的均匀性。

　　在实际工程应用中，这类尺寸的叶轮适配的设备流量区间通常覆盖每小时几百到一千多立方米的流体输送需求，压力输出属于中低压范畴，既可以用在厂房通风换气的管道风机里，也可以配套在小型除尘设备的引风端，还能作为低压冷却循环泵的过流部件使用，在暖通空调、工业散热、环保除尘、小型流体输送管线中都有广泛的适配场景。

　　设计过程中，首先要确定的是叶轮的外径尺寸，260mm的外径是结合目标设备的流量、压力参数，通过离心叶轮的速度系数法计算得出的，匹配转速通常在1450rpm到2900rpm区间，能够适配常规的4极或者2极异步电机直连安装，不需要额外设置增速结构，降低整体设备的结构复杂度。叶片的型线采用圆弧后向设计，相比前向叶片，后向叶片的效率更高，运转时的噪声更低，同时功率曲线不会出现过载的情况，能够更好的保护驱动电机，避免设备运行过程中因为工况波动导致电机过载烧毁。

　　安装边界方面，这款叶轮的轴向总宽度控制在合理区间，中心轮毂的轴向长度足够保证与电机轴的配合长度，安装时不需要额外加装过长的轴套，轮盘背面与电机端盖之间预留有足够的安全间隙，不会出现运转时的摩擦剐蹭问题。叶轮的进出口直径做了平滑过渡设计，入口处的轮毂做了圆弧导角处理，能够减少流体进入叶轮时的入口冲击损失，提升叶轮的入口过流效率。叶片与前后轮盘的连接位置做了圆角过渡处理，一方面能够减少焊接或者成型过程中的应力集中，提升叶轮整体的结构强度，避免高速运转时叶片根部出现疲劳断裂的问题，另一方面也能减少流体在流道内的阻力，降低局部涡流带来的能量损耗。

　　在结构强度校核上，260mm外径的叶轮在常规运转转速下，轮盘的最大应力出现在轮毂与轮盘的连接位置，设计时通过加厚轮毂与轮盘过渡段的壁厚，保证应力值在材料的许用应力范围内，同时对叶轮做动平衡校正，将剩余不平衡量控制在允许的精度范围内，避免高速运转时出现振动过大的问题，延长配套轴承的使用寿命。流道的宽度设计结合目标流量做了匹配，保证流体在流道内的流速处于合理区间，不会因为流速过高带来过大的摩擦损失，也不会因为流速过低导致流道利用率不足。

　　这类叶轮的材质选择通常根据输送介质的特性确定，如果是输送普通空气，可以采用镀锌钢板或者普通工程塑料成型，如果是输送带有轻微腐蚀性的气体或者液体，则可以选用不锈钢或者耐腐蚀工程塑料制作，不同材质的叶轮都可以沿用这套结构的尺寸参数，只需要根据材质的强度特性调整对应的壁厚即可。在实际选型替换时，只需要核对叶轮的外径、入口直径、轴孔尺寸、轴向安装位置这几个核心参数，就可以完成同类型叶轮的替换安装，不需要对原有设备的壳体、电机安装位做额外修改，适配性较强。
