多耳式中空腔体机械连接壳体结构

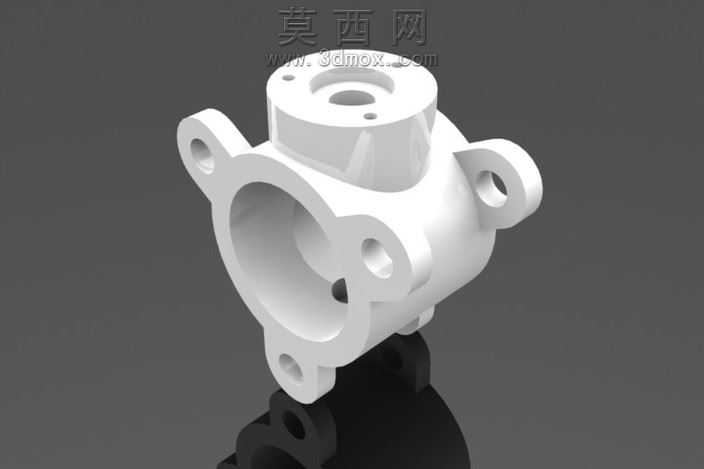

本作品为机械领域常用的多耳式中空连接壳体，采用SolidWorks完成全参数化三维建模，建模过程遵循机械零件设计的基准统一原则，首先以前视基准面为核心绘制主体回转截面，通过旋转凸台命令生成主体中空腔体的基础轮廓，保证腔体内部同轴度符合装配公差要求。针对周向分布的带孔安装耳结构，采用拉伸凸台配合圆周阵列的方式完成建模，每个安装耳上的通孔通过异形孔向导命令生成，严格匹配通用紧固件的安装尺寸规范，孔口处添加了适配的倒角特征，避免装配时出现应力集中与安装干涉问题。主体上端的凸台结构同样采用回转特征建模，凸台上的安装孔按照圆周均布规则排布，与下部腔体的回转轴线保持严格同轴，保证后续对接零件的装配精度。建模完成后对零件进行了渲染处理，赋予零件哑光白色工程塑料材质，添加了地面反射效果与柔和的环境光影，清晰展现零件的外轮廓结构、腔体深度、安装耳的分布角度与各孔位的位置关系，能够直观呈现零件的整体形态与装配对接特征。从结构设计来看，该壳体采用中空回转主体搭配周向均布安装耳的布局，既能够实现内部流体或传动部件的容纳防护，又可以通过周向耳片完成多方向的安装固定，相比单法兰结构拥有更多的安装点位，适配多组件对接的复杂装配场景，壳体壁厚采用均匀化设计，在保证结构强度的前提下尽可能降低零件自重，各边角处均添加了圆角过渡特征，避免机加工过程中出现锐边划伤，同时减少零件受载时的应力集中风险，提升零件的使用寿命。建模过程中所有特征均保留完整参数，可根据实际使用需求调整腔体直径、安装耳数量、孔位尺寸等参数，快速适配不同规格的装配场景，能够直接用于工程出图、3D打印样件验证、装配干涉检查等后续研发环节。
