内置导流叶片式圆柱涡轮结构设计

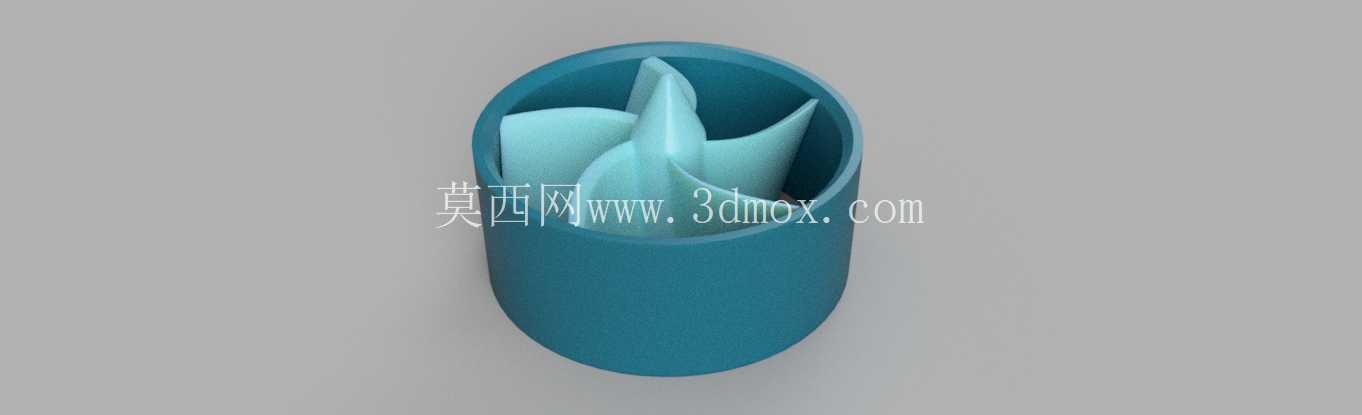

　　这款内置多叶片的圆柱涡轮结构，核心应用场景集中在小口径流体管路的能量转换环节，既可以作为微型水力发电单元的动力输入端，承接管路内流动液体的动能冲击完成旋转做功，也可反向作为流体输送的增压元件，在低扬程小流量的循环回路中推动介质定向流动，在假肢液压控制回路、小型冷却循环系统、微型流体实验台架中都能找到适配的安装位置。从实际功能来看，该结构没有额外的外置连接轴段，叶片直接与圆柱腔体的内壁保持极小的配合间隙，工作时流体从腔体一端轴向进入，接触到扭曲形态的叶片后，顺着叶片的曲面导向改变流动方向，将流体的轴向动能转化为叶片旋转的扭矩，整个过程中叶片的曲面弧度直接决定了能量转换效率，曲面过陡会导致流体冲击阻力过大，曲面过缓则无法充分承接流体的冲量，设计时需要匹配对应管路的额定流速调整叶片的进出口安装角。

　　设计思路上没有采用常规涡轮分体装配的结构，而是将叶片与圆柱腔体做一体化整合，省去了额外的叶轮定位、腔体密封的装配环节，这种结构尤其适合小尺寸的流体回路使用，避免了分体装配带来的同轴度误差，也减少了小尺寸零件装配时的公差累积问题，叶片的数量设置为四片，在保证过流通道足够通流面积的同时，兼顾了旋转过程中的动平衡性能，不会因为叶片数量过少导致转动时的扭矩脉动过大，也不会因为叶片数量过多挤占流道空间造成流动阻力上升。

　　外形尺寸方面，整体为等直径圆柱结构，外圆面可以直接嵌入对应内径的管路接口中，不需要额外设计安装法兰，轴向长度与外圆直径的比例控制在1.2:1左右，安装时只需要在腔体两端对接管路即可，不需要预留额外的径向安装空间，适配紧凑布局的流体回路。叶片的边缘做了小圆弧过渡处理，避免流体长期冲刷造成的边缘气蚀，叶片根部与圆柱内壁的连接位置做了圆角过渡，既可以减少应力集中，也能避免流道内的直角区域产生流动滞止区，减少杂质在流道内的沉积概率。

　　实际选型适配时，需要注意该结构的通流间隙，叶片顶端与腔体中心的预留空间直径约为腔体直径的三分之一，能够允许流体中携带的微小直径杂质通过，不会轻易造成流道堵塞，适合输送清洁度一般的循环流体，在假肢的液压阻尼调节回路中，该结构可以作为阻尼调节的转动元件，通过调整涡轮的旋转阻尼控制液压回路的流量，进而实现假肢动作的速度调节，在小型水冷循环系统中，该结构可以串联在管路中，外接微型发电模块为温度传感器等低功耗元件供电，不需要额外布置供电线路。建模过程中需要重点关注叶片曲面的连续性，保证叶片表面没有曲率突变，避免流体流经时产生局部涡流造成能量损失，圆柱腔体的内壁粗糙度需要控制在合理范围，降低流体沿壁面流动的沿程阻力，同时要保证整个结构的同轴度，避免旋转时叶片与腔体内壁发生刮蹭。
