74HC595移位寄存器芯片三维结构模型

　　在做通讯设备主板、LED显示驱动板、电力测控终端的结构布局时，74HC595这类串行转并行的移位寄存器是板卡上出镜率极高的逻辑器件，很多刚入行的结构工程师做PCB封装匹配、板卡空间校核时，容易忽略芯片本体的实际安装公差、引脚成型角度带来的干涉问题，这个三维模型刚好能补上二维封装图没法体现的空间细节。先从实际应用场景说，这类8位串行输入并行输出的移位寄存器，在网络交换机的端口状态指示阵列里，常用来驱动多组LED指示灯，仅用单片机3个IO口就能扩展出8路甚至更多的并行输出，大幅减少主控芯片的IO占用；在电力基础设施的测控终端里，它负责把串行传输的开关量信号转换成并行输出，驱动继电器阵列完成回路通断控制；在商用LED显示屏的驱动板卡上，多片74HC595级联就能实现整屏像素点的行列驱动，是小间距显示模组里的核心逻辑器件之一；服务器主板的风扇转速调控、硬盘状态指示链路里，也常能见到它的身影，用来扩展主控的输出通道。

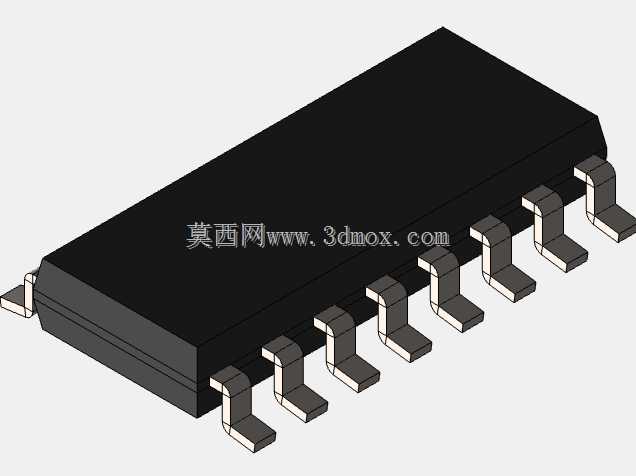

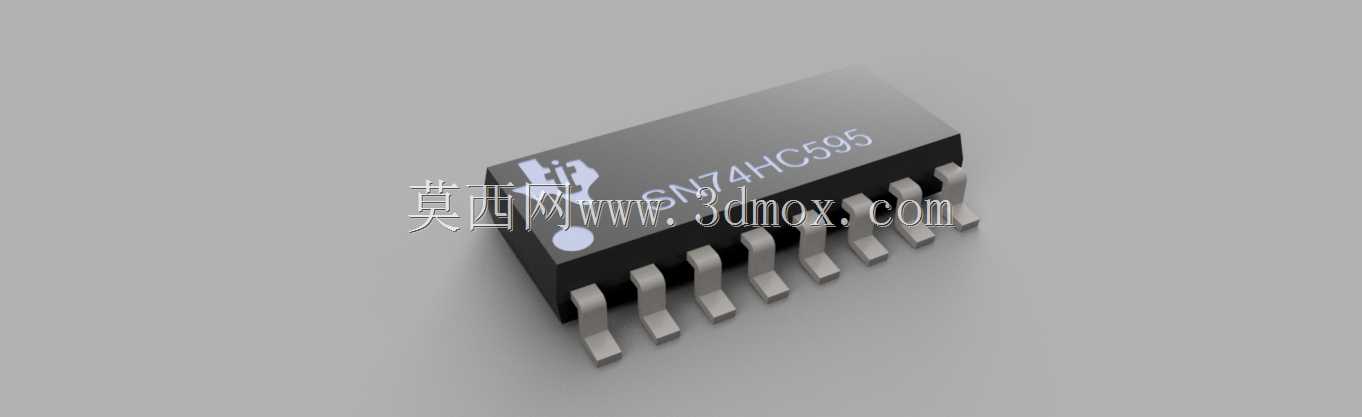

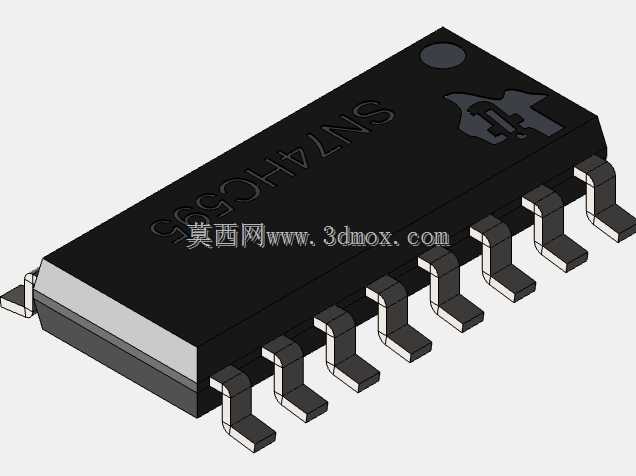

　　从功能特性上看，这款芯片具备串行数据输入、8位并行锁存输出、三态输出控制的能力，支持级联扩展，工作电压覆盖常规CMOS电路的常用区间，输出端口可以直接驱动小功率LED或者光耦输入端，不需要额外增加驱动三极管就能完成基础的信号输出，这也是它在各类中低速数字电路里被广泛应用的核心原因。做这个三维模型的时候，首先还原了SOP封装的本体外形，包括芯片塑封体的拔模斜度、表面丝印的标识区域、引脚的成型弧度——很多新手建模时会把贴片IC的引脚做成直上直下的方块，实际生产里SOP封装的引脚是有向外的成型角度的，引脚末端的焊接面有轻微的下弯弧度，这个细节直接影响PCB焊盘设计时的钢网开口尺寸，如果建模时忽略这个弧度，做板卡空间干涉检查的时候，就会误判引脚和周边贴片电容、电阻的安全距离。

　　安装边界方面，模型严格按照SOP-16封装的实际尺寸构建，塑封体的宽度、长度，引脚的中心间距，引脚伸出塑封体的长度，以及芯片焊接到PCB上之后的本体高度，都和实际量产器件的公差范围匹配，结构工程师在做板卡堆叠设计的时候，可以直接把这个模型导入装配体，校核芯片和上方散热片、屏蔽罩、相邻接插件的间隙，避免出现生产组装时元件干涉的问题。设计思路上，没有刻意做夸张的渲染效果，而是把结构设计需要关注的细节做了还原：比如塑封体顶部的厂家标识区域的凹陷、引脚根部和塑封体结合处的溢胶倒角、引脚焊接面的镀锡层厚度对应的台阶，这些细节虽然不影响原理展示，但对做生产级装配仿真、焊盘匹配设计的工程师来说，能让模型的参考价值大幅提升。

　　实际选型做结构布局时还要注意，这款芯片的塑封体是防静电敏感器件，模型里还原的本体厚度可以帮助结构工程师评估防静电泡棉的贴合位置，在板卡装入设备壳体的时候，避免泡棉过度挤压芯片本体导致引脚虚焊。另外在做LED显示模组的布局时，多片74HC595通常会并排布置在驱动板边缘，模型的引脚间距精度可以直接用来评估走线空间，确认相邻芯片的引脚之间是否有足够的走线宽度，不用反复对照二维datasheet的尺寸表换算坐标。很多工程师做板卡三维建模时，常把IC模型做成简化的方块，虽然能大概占个位置，但遇到高密度板卡的布局时，简化模型没法体现引脚的实际突出长度，很容易出现引脚和旁边的贴片元件干涉、或者和壳体的加强筋碰擦的问题，这个模型把这些容易忽略的结构细节都做了还原，不管是做整机装配的干涉检查，还是做教学演示的结构展示，都能满足工程使用的精度要求。
