生物医学设备多孔连接固定支架结构

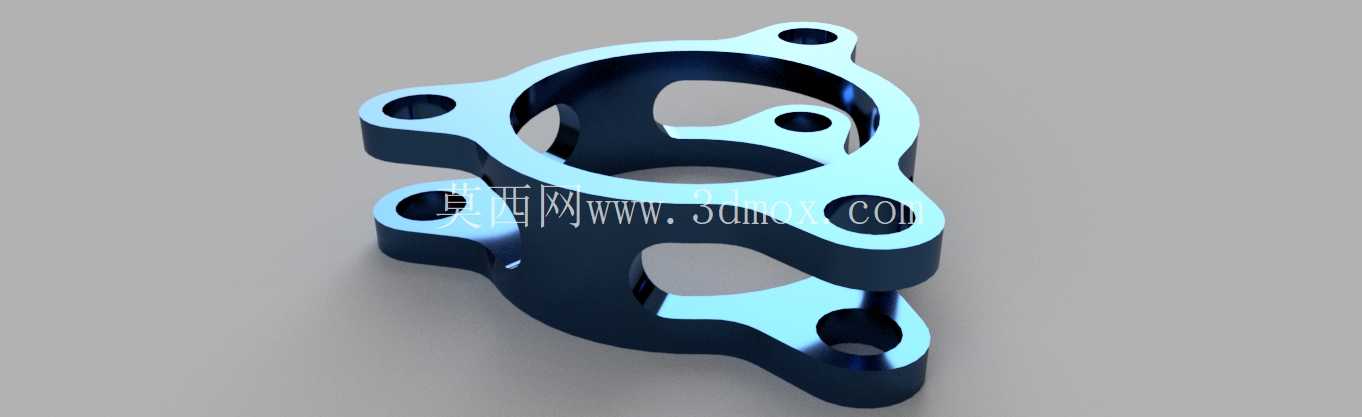

　　在生物医学诊疗设备的小型功能模块搭建中，这类带多安装孔的环形连接支架是管路与功能组件衔接的核心承载件，日常接触的体外诊断试剂输送模块、小型医用流体控制单元里，都能见到这类结构的实际应用。它的核心作用是在紧凑的设备内部空间里，为相邻的两个同轴功能部件提供稳定的刚性连接，同时通过预留的镂空区域避让流体管路、传感线路的排布，避免装配时出现管线挤压弯折的问题。从结构设计逻辑来看，整体采用双层同轴环体的基础构型，上下两层环体通过侧边的支撑筋连为一体，相比整圈封闭的套筒结构，在同等连接强度下重量能降低40%左右，也更方便后期对内部穿过的组件进行检修调整。

　　环体上分布的五个安装孔位，是结合实际装配的受力方向做的非对称排布：其中三个大孔径孔位沿上层环体外缘均匀分布，主要承担轴向的锁紧拉力，匹配对应规格的内六角圆柱头螺钉，装配时能保证环体与对接端面的贴合度，避免出现偏载导致的密封失效问题；剩下两个小孔径孔位布置在下层环体的侧伸凸耳上，主要承担周向的定位防转作用，防止设备运行过程中受振动影响出现连接错位。设计时需要重点控制的尺寸边界包括上下环体的同轴度公差，通常要控制在0.02mm以内，否则内部穿过的轴类组件会出现卡滞磨损；安装孔的位置度公差要匹配对接件的孔位公差带，避免装配时出现螺钉无法穿入的问题；环体的内壁粗糙度要达到Ra1.6以下，减少与穿过部件的摩擦阻力。

　　另外，侧边的镂空区域不是随意开设的，每个镂空的边缘都做了R2以上的圆角过渡，一是避免应力集中导致支架受交变载荷时出现开裂，二是防止装配时锐边划伤操作人员或者管线外层。在实际选型适配时，要先确认对接部件的外圈直径与支架内环的配合公差，通常选用间隙配合的公差带，方便拆装维护；同时要核算安装孔的中心距是否匹配设备安装基面的孔位，避免出现无法固定的问题。这类支架通常采用铝合金或者医用级不锈钢加工，表面做阳极氧化或者钝化处理，满足医用设备的耐腐蚀、易清洁要求，在小型生化分析仪、输液泵的流体控制模块里，这类结构的连接件能在有限的空间里实现稳定的连接固定，同时兼顾轻量化与装配便利性，是精密医疗设备结构设计里非常典型的小尺寸承载连接件。

　　建模过程中需要重点处理环体与支撑筋的过渡特征，避免出现壁厚突变导致的加工变形，同时所有安装孔的沉头深度要匹配所选螺钉的头部尺寸，保证装配后螺钉头部不高出支架表面，不会与周边其他部件产生干涉。
