生物医学设备用倾斜支座结构件

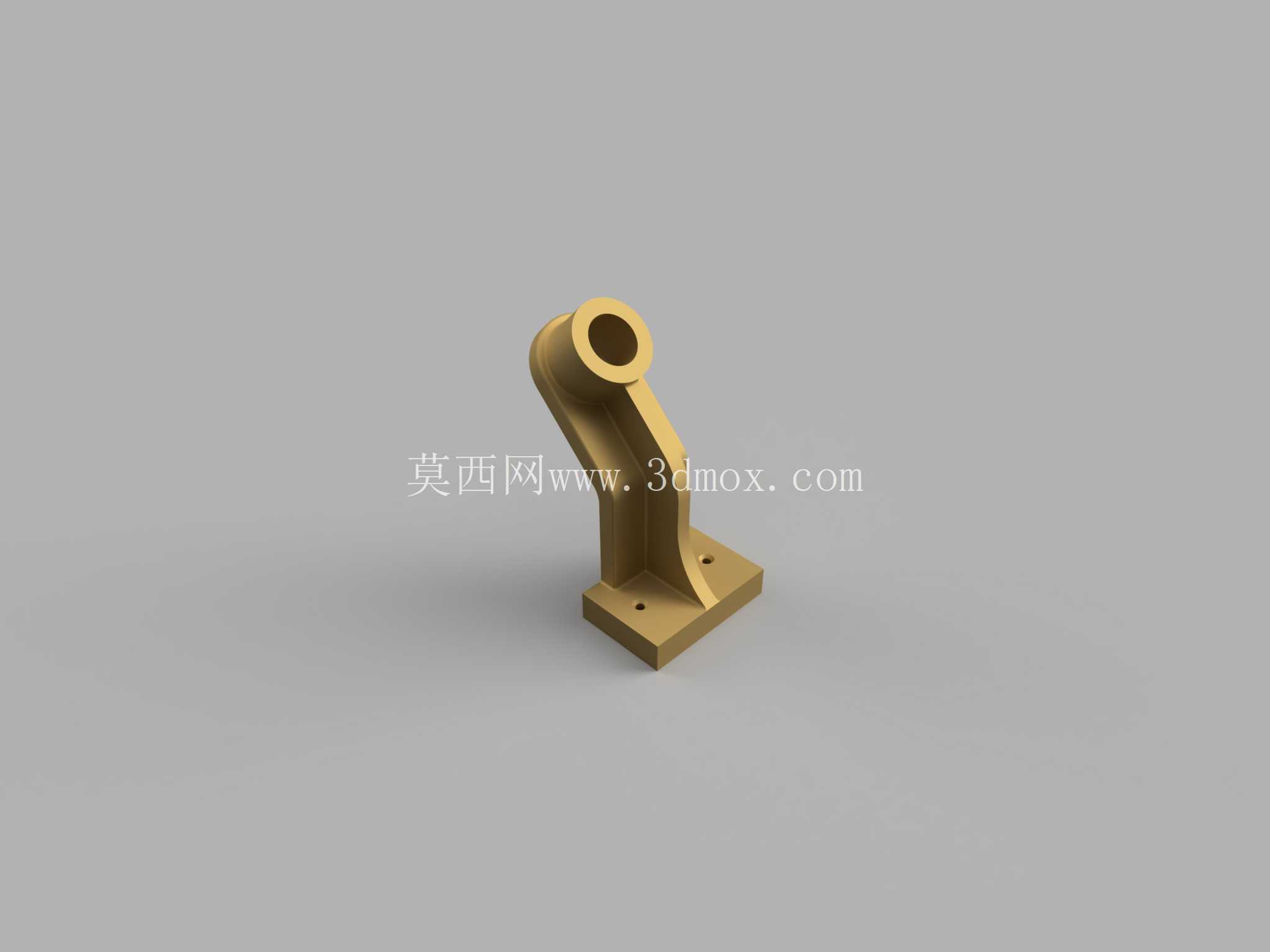

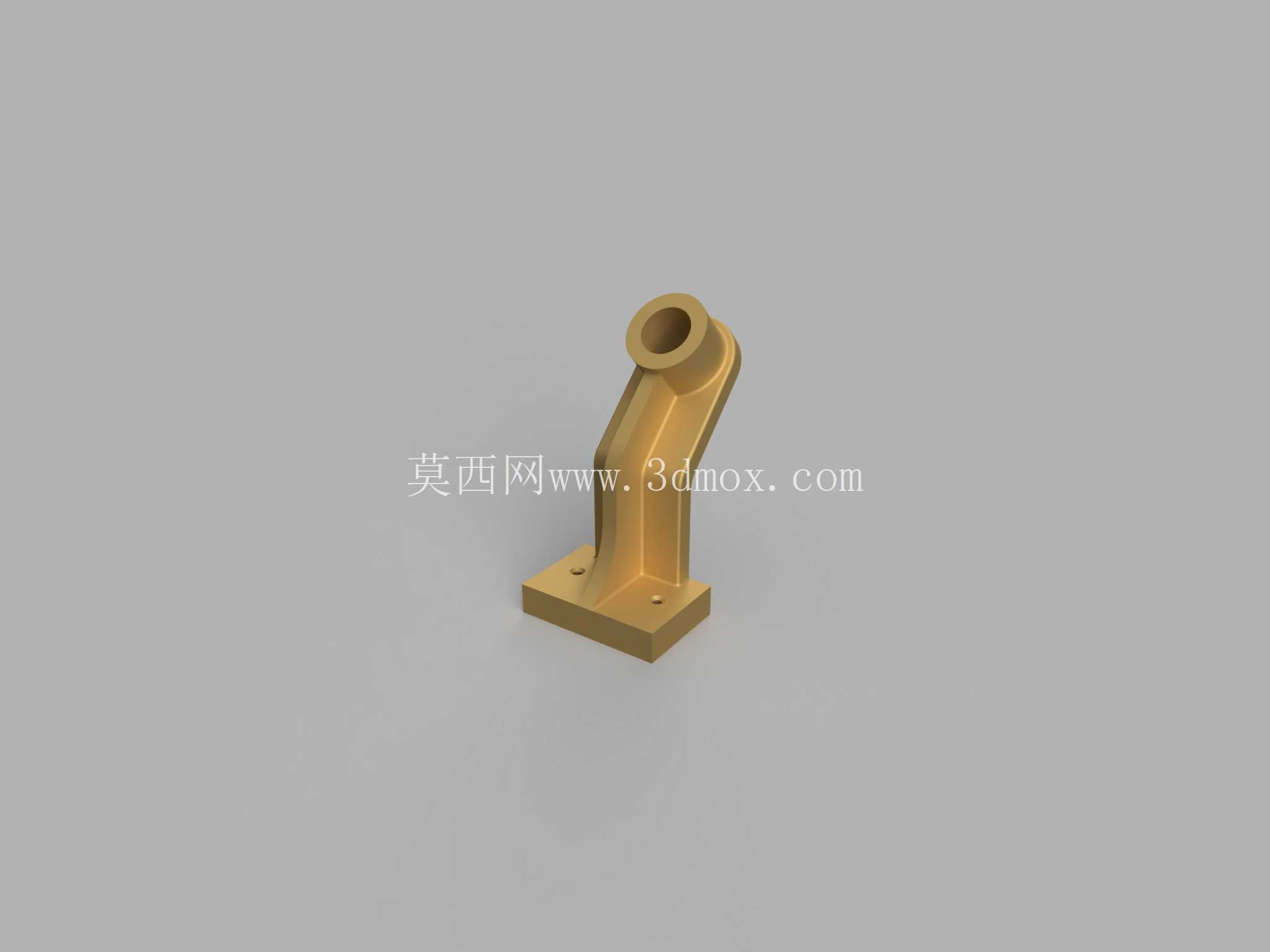

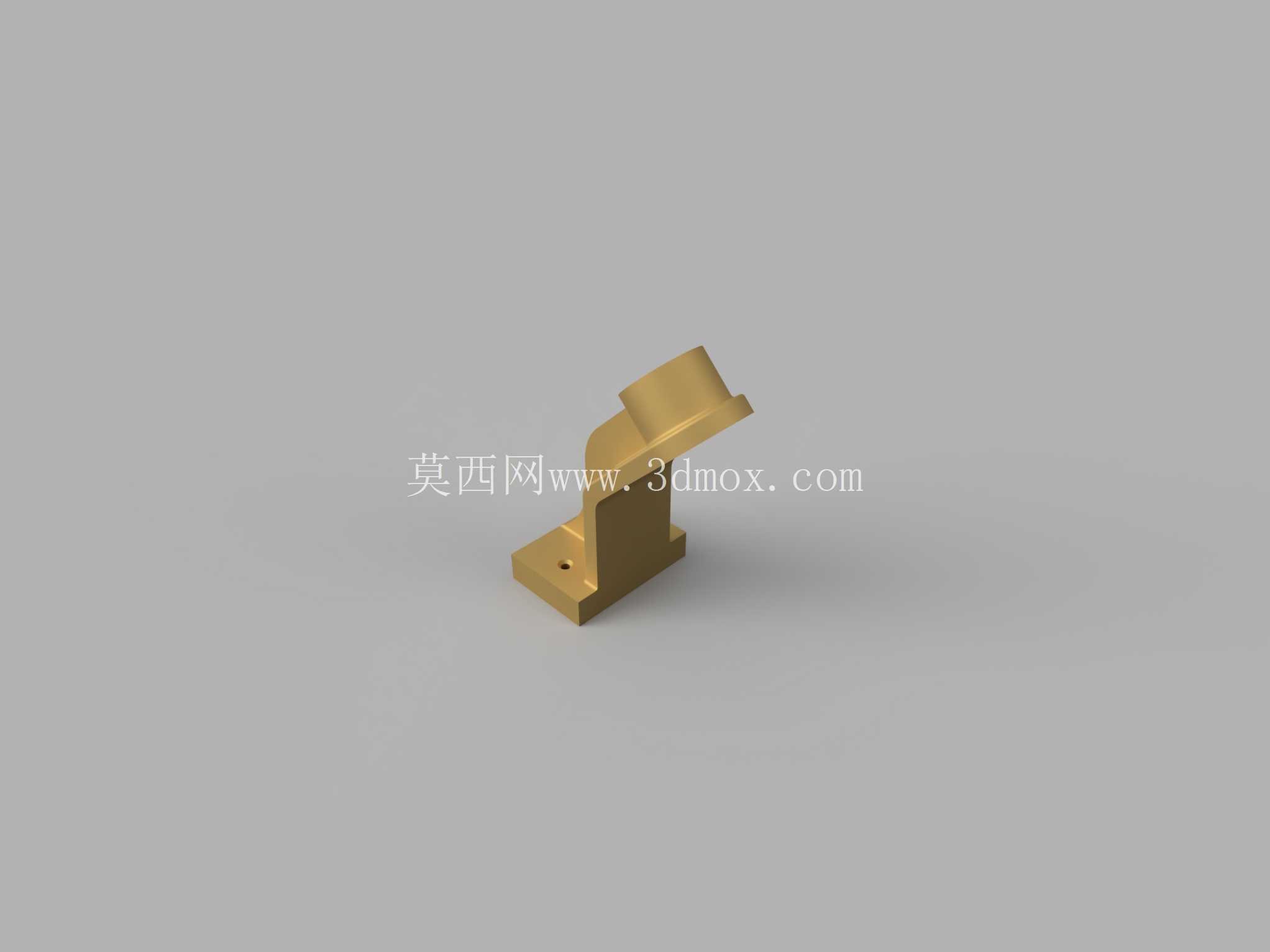

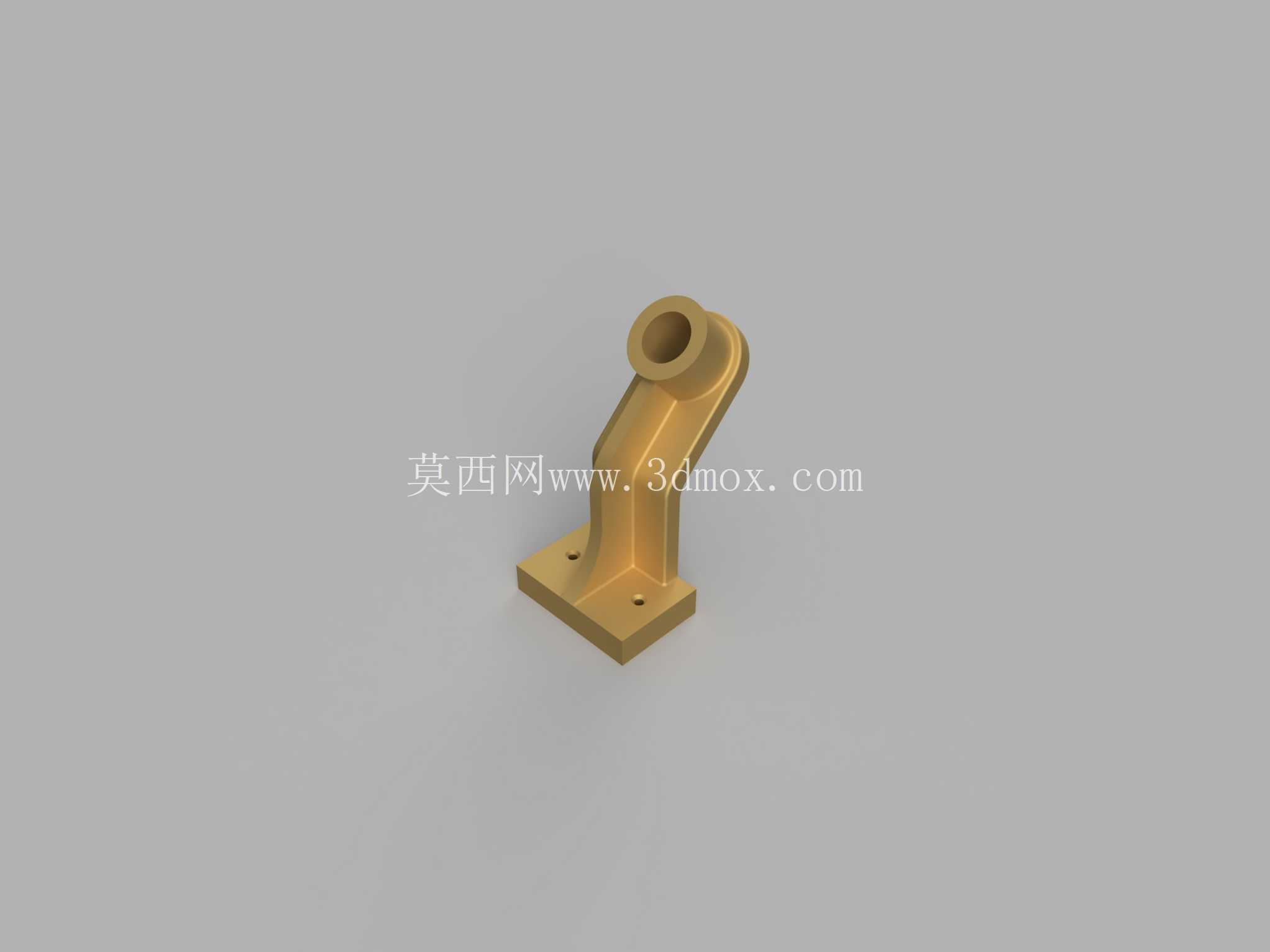

　　该结构件属于小型支撑类机械零件，主要应用于生物医学实验设备、小型检测仪器的内部组件安装场景，承担特定功能模块的定位支撑与载荷传递作用，在设备运行过程中需保证被支撑部件的位置精度，避免因振动、外力冲击导致部件偏移，影响设备检测或实验数据的准确性。从功能特性来看，零件底部为方形安装法兰，法兰上预留两个对称分布的安装沉孔，可通过标准紧固件将整个支座固定在设备的安装基板上，沉孔设计能够保证紧固件安装后端面不超出法兰平面，避免与周边其他部件产生干涉；上部为带通孔的圆筒状支撑端，通孔用于穿装被支撑部件的转轴或定位轴，通孔的内径公差需满足对应轴件的配合要求，保证轴件转动或定位时的同轴度，避免出现卡滞或晃动问题。

　　连接底部法兰与上部支撑筒的是倾斜布置的支撑臂，支撑臂采用变截面过渡设计，从法兰位置向上逐步收窄至支撑筒根部，同时在支撑臂与法兰、支撑筒的衔接位置设置了加强筋结构，能够在控制零件整体重量的前提下，提升结构的抗弯、抗扭强度，应对设备运行过程中产生的侧向载荷与振动冲击，避免长期使用后出现结构变形。设计过程中优先考虑了安装边界的适配性，底部法兰的外形尺寸控制在较小范围内，能够适配设备内部紧凑的安装空间，支撑臂的倾斜角度经过反复校核，既保证上部支撑端的位置满足被支撑部件的安装高度与角度要求，又避开了周边相邻组件的运动路径，不会在设备运行时与其他运动部件产生碰撞。

　　零件的所有棱边均做了圆角过渡处理，一方面能够消除加工过程中产生的锐边毛刺，避免装配时划伤操作人员或损坏相邻部件的线缆、密封件，另一方面能够减少应力集中点，提升零件的抗疲劳性能，延长在频繁振动工况下的使用寿命。从建模逻辑来看，建模时先绘制底部法兰的二维草图，拉伸生成法兰基体，再根据支撑端的空间位置绘制上部圆筒的截面轮廓，拉伸生成圆筒结构，随后通过放样特征生成倾斜的支撑臂连接两个主体部分，最后添加安装孔、加强筋、圆角等细节特征，整个建模过程完全遵循机械加工的工艺逻辑，所有特征均可通过常规的铣削、钻削工艺加工实现，不存在无法加工的倒扣或特殊结构，若采用金属材质加工，可直接选用棒料或方料通过数控铣削完成，若采用非金属材质加工，也可通过注塑或3D打印工艺快速成型，适配不同的加工场景与成本需求。

　　在实际选型应用时，需要重点核对上部通孔的内径尺寸与被支撑轴件的配合公差，确认底部法兰的安装孔间距与设备基板的预留安装孔位匹配，同时测量支撑端的中心高度与倾斜角度，保证安装后被支撑部件的位置精度满足设备的整体装配要求，若应用在有耐腐蚀要求的生物医学场景，可选用304不锈钢或医用级PEEK材料加工，若应用在普通教学实验设备场景，选用6061铝合金或普通工程塑料即可满足使用需求，有效控制加工成本。
