生物医学设备用L型金属连接固定支座

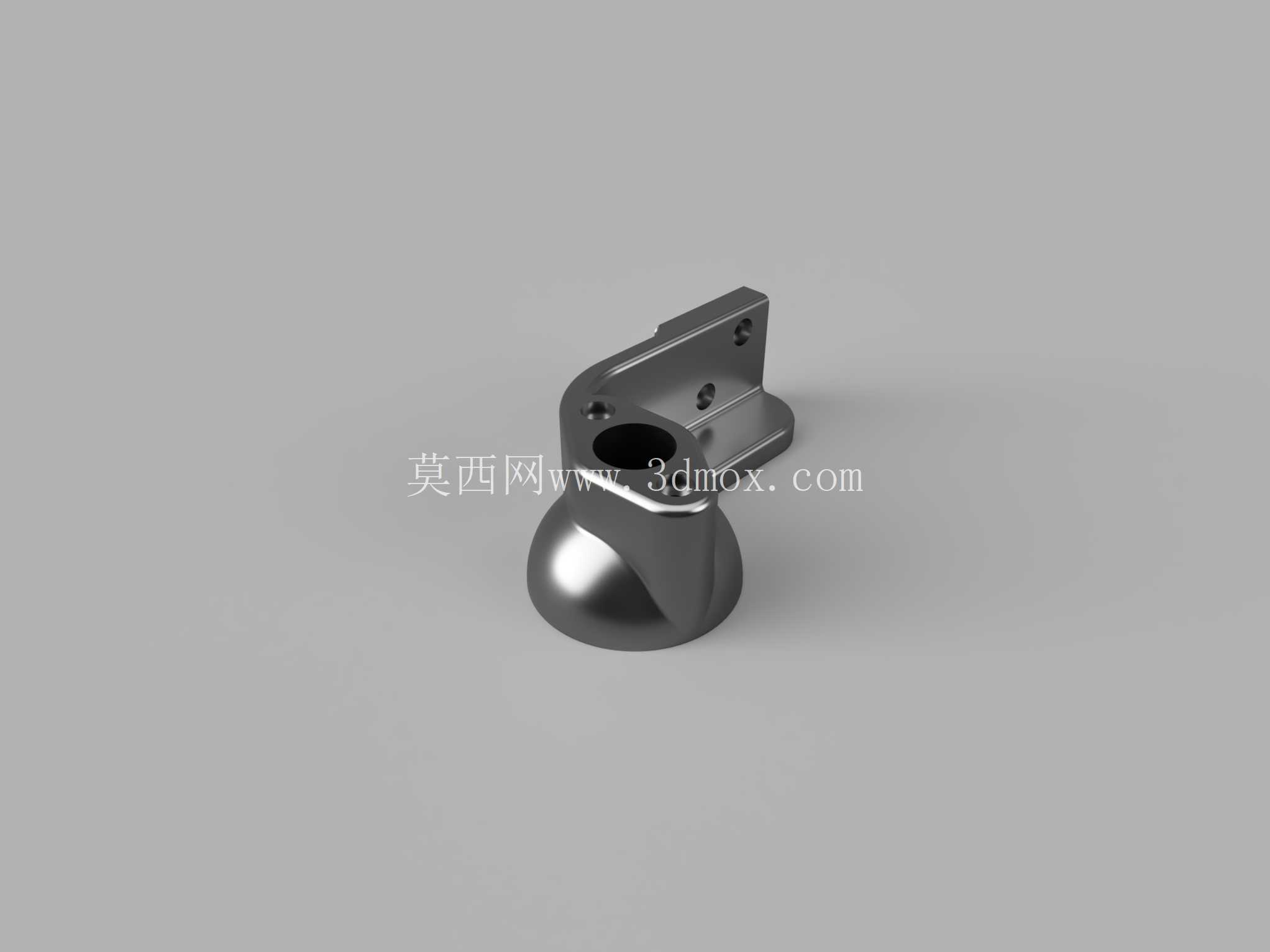

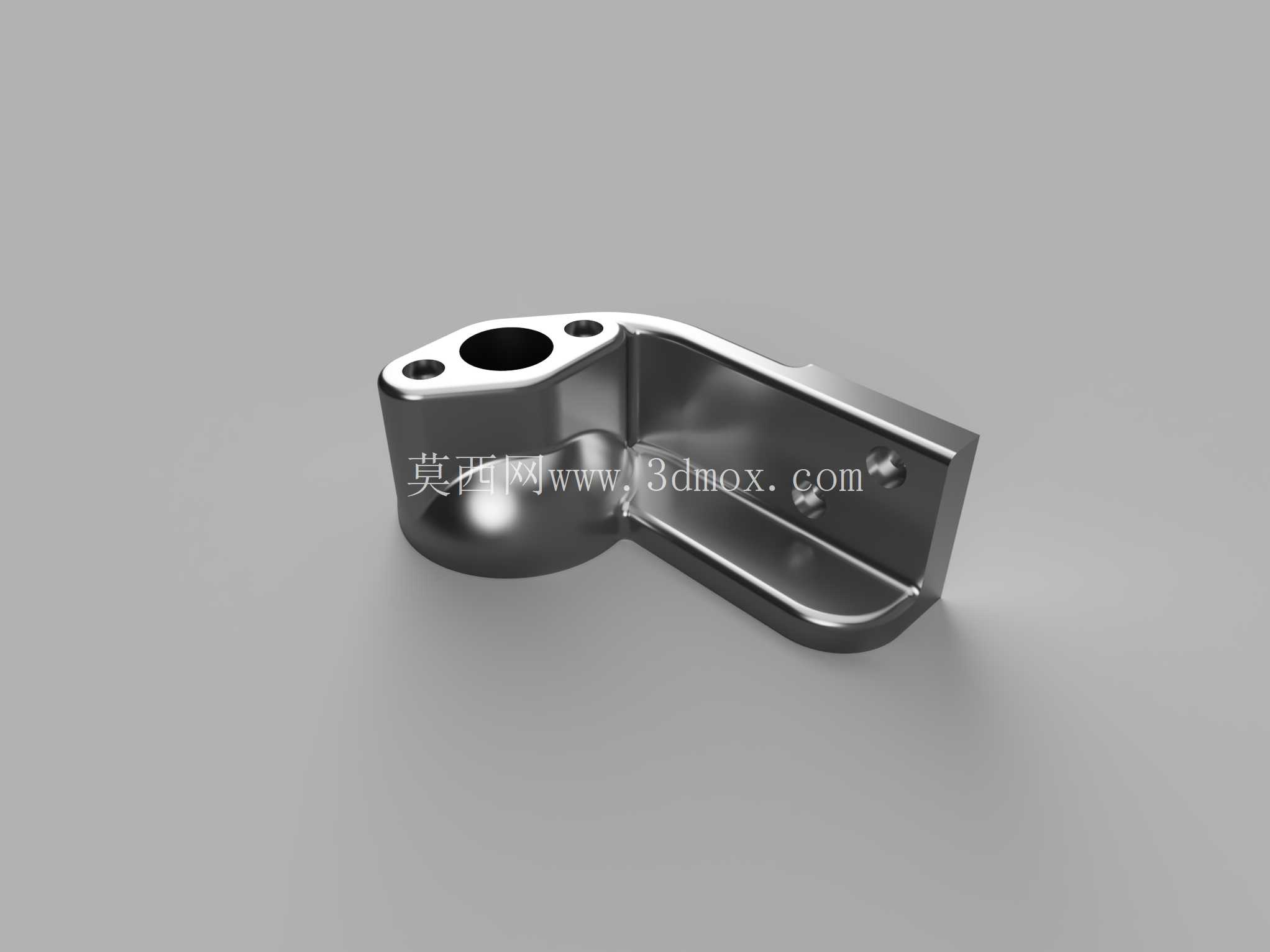

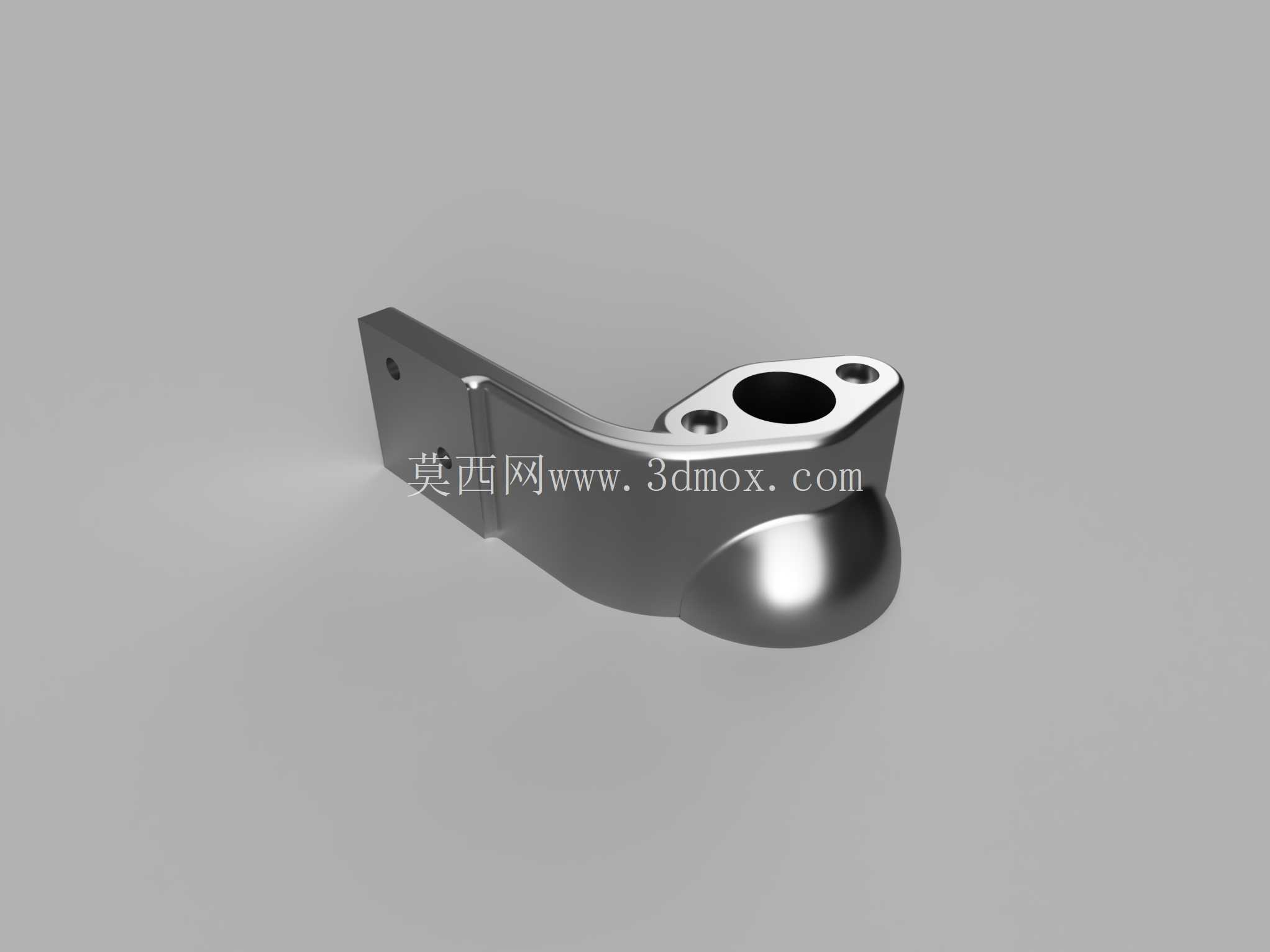

　　这款L型金属连接支座，主要面向生物医学检测、实验类小型设备的内部结构装配场景，用来完成不同功能模块之间的刚性连接与位置固定，在小型生化分析仪器、样本预处理设备的内部框架中，这类支座往往承担着衔接管路固定座、传感元件安装板与设备主框架的作用，需要在有限的设备内部空间里，同时满足安装定位精度、结构抗形变能力与装配便捷性的多重要求。从结构功能上看，支座一端的带孔圆柱凸台，是用来穿装定位销或者铰接轴的结构，凸台端面上的两个小孔为沉头安装孔，装配时可以将圆柱端牢牢固定在设备的立式安装面上，凸台中心的大通孔既可以作为走线孔穿设设备内部的弱电线缆，也可以作为流体管路的穿装通道，避免线缆、管路在设备内部晃动产生磨损。

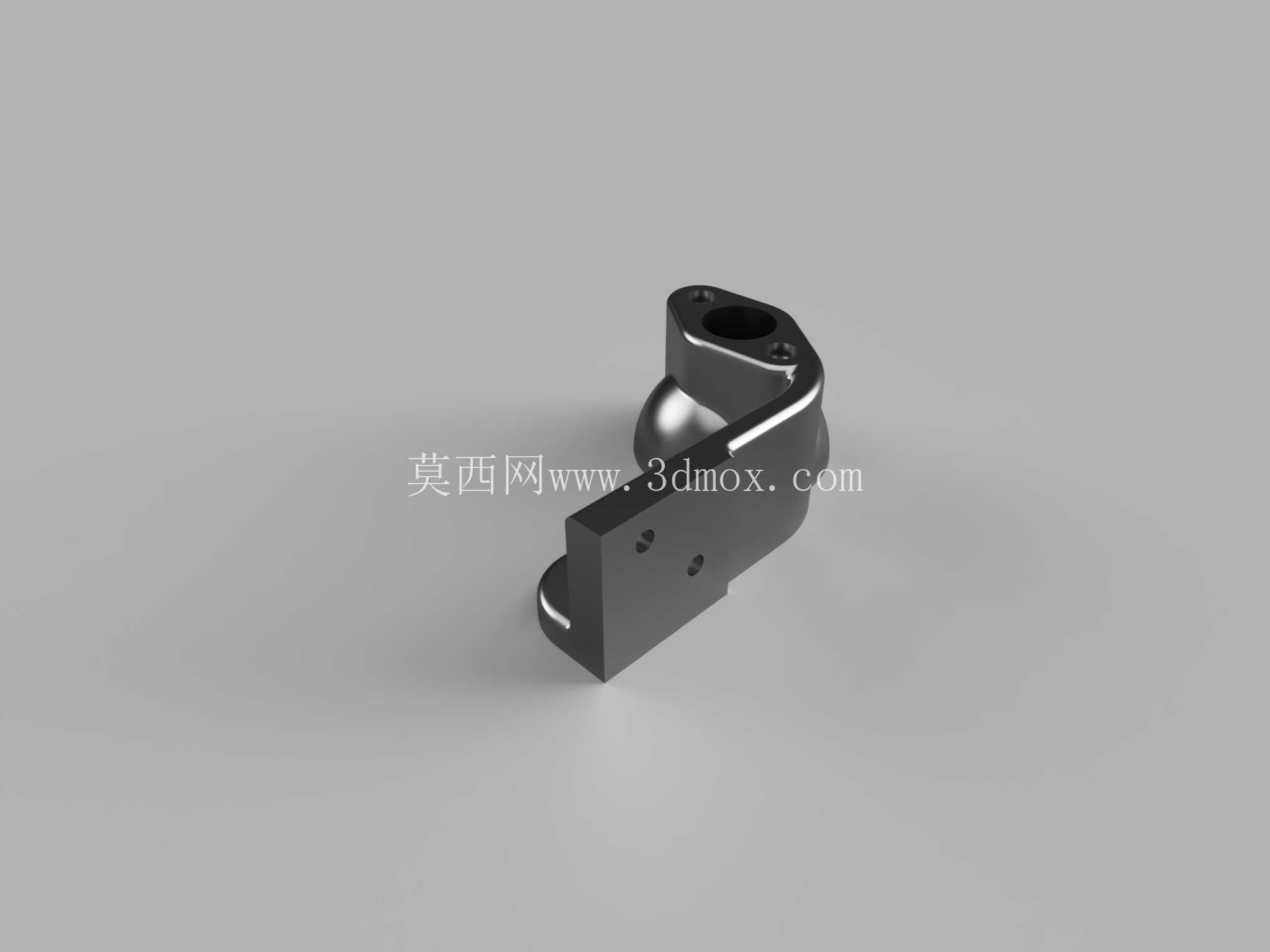

　　支座的L型弯折侧板做了等厚度的薄壁加强设计，弯折处采用大圆弧过渡，既避免了直角弯折处的应力集中问题，也能在控制零件整体重量的前提下，提升侧板的抗弯折刚度，侧板末端的平面上预留了两个内螺纹安装位，可以直接将需要固定的功能模块通过螺丝锁紧在侧板平面上，不需要额外增加转接件，减少装配环节的零件数量。设计过程中，首先要明确设备内部的安装边界：圆柱端的安装面到侧板末端安装面的垂直距离，需要匹配设备内部两个待连接模块的间距，预留0.2mm的装配调整间隙，避免加工公差导致装配干涉；圆柱凸台的外径要适配安装面上的预留开孔尺寸，保证凸台可以顺利嵌入安装面的定位孔中，实现径向定位，减少装配时的调整工作量。

　　侧板的厚度选择上，考虑到生物医学设备内部的负载普遍不大，固定的元件重量多在500g以内，选用3mm壁厚的不锈钢或者铝合金材质即可满足强度要求，同时不会过多占用设备内部的紧凑空间。零件的所有外露棱边都做了R0.5的倒圆角处理，一方面是避免装配过程中锐边划伤操作人员或者划破线缆绝缘层，另一方面也能减少零件表面的应力集中点，提升零件的长期使用稳定性。在安装适配性上，这款支座的安装孔位都采用了标准的公制螺丝规格，沉头孔适配M3沉头螺丝，侧板上的螺纹孔为M3标准内螺纹，不需要定制特殊规格的紧固件，方便装配时的零件选型。

　　圆柱端的中心通孔直径为8mm，足够容纳3根以内的常规弱电线缆或者外径6mm以下的流体管路，通孔内壁做了光滑处理，穿装线缆或者管路时不会刮伤外层保护套。L型结构的设计充分利用了设备内部的转角空间，不需要额外占用平直的安装面位置，对于内部空间排布紧凑的小型生物医学设备来说，这类转角固定件可以大幅提升空间利用率，让设备内部的走线、管路排布更加规整。从加工可行性角度看，这款零件可以采用五轴铣削一次加工成型，不需要拆分多个零件进行焊接拼接，既保证了零件的整体结构强度，也能控制加工成本，零件表面可以根据使用场景选择喷砂氧化或者电镀处理，提升耐腐蚀性，适配生物医学设备需要定期清洁消毒的使用环境，避免长期接触消毒试剂产生表面锈蚀。在实际装配场景中，这类支座往往需要成对或者成组使用，来固定长条形的功能模块，因此设计时严格控制了两个安装面的垂直度公差，保证成组安装时模块的平面度符合要求，不会出现安装偏斜导致的模块卡滞、对接不准等问题。侧板的内侧做了轻微的拔模斜度，如果后续需要采用压铸工艺批量生产，不需要额外修改结构就能直接开模，适配不同批量的生产需求。
