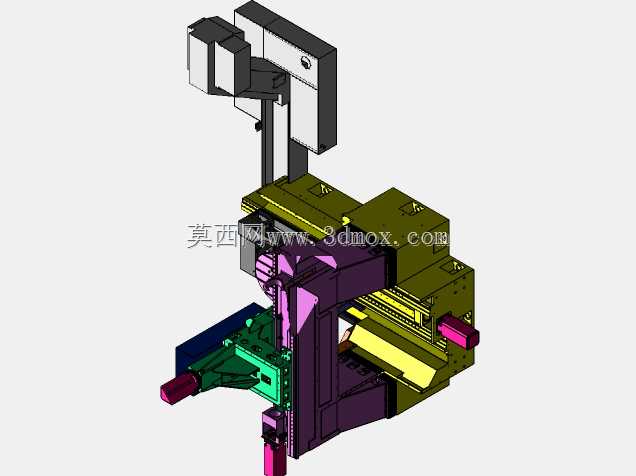

五轴倾斜摆头加工中心设备结构

　　在精密模具、航空航天结构件、复杂曲面零部件的加工场景中，带倾斜摆头结构的五轴加工设备一直是解决多面连续加工、减少装夹次数的核心装备，本次呈现的设备结构完整还原了摆头式五轴机床的核心布局逻辑。从实际加工场景来看，这类设备主要应对需要多轴联动铣削、钻削、镗削的复杂工件，比如带倒扣的模具型腔、航空发动机叶片类曲面零件、精密医疗器械的异形结构件，相比传统三轴机床，它能通过摆头的角度偏转，让刀具以最优切削角度接触工件表面，避免球头刀刀尖点切削线速度为零的问题，大幅提升曲面加工的表面质量与刀具寿命。

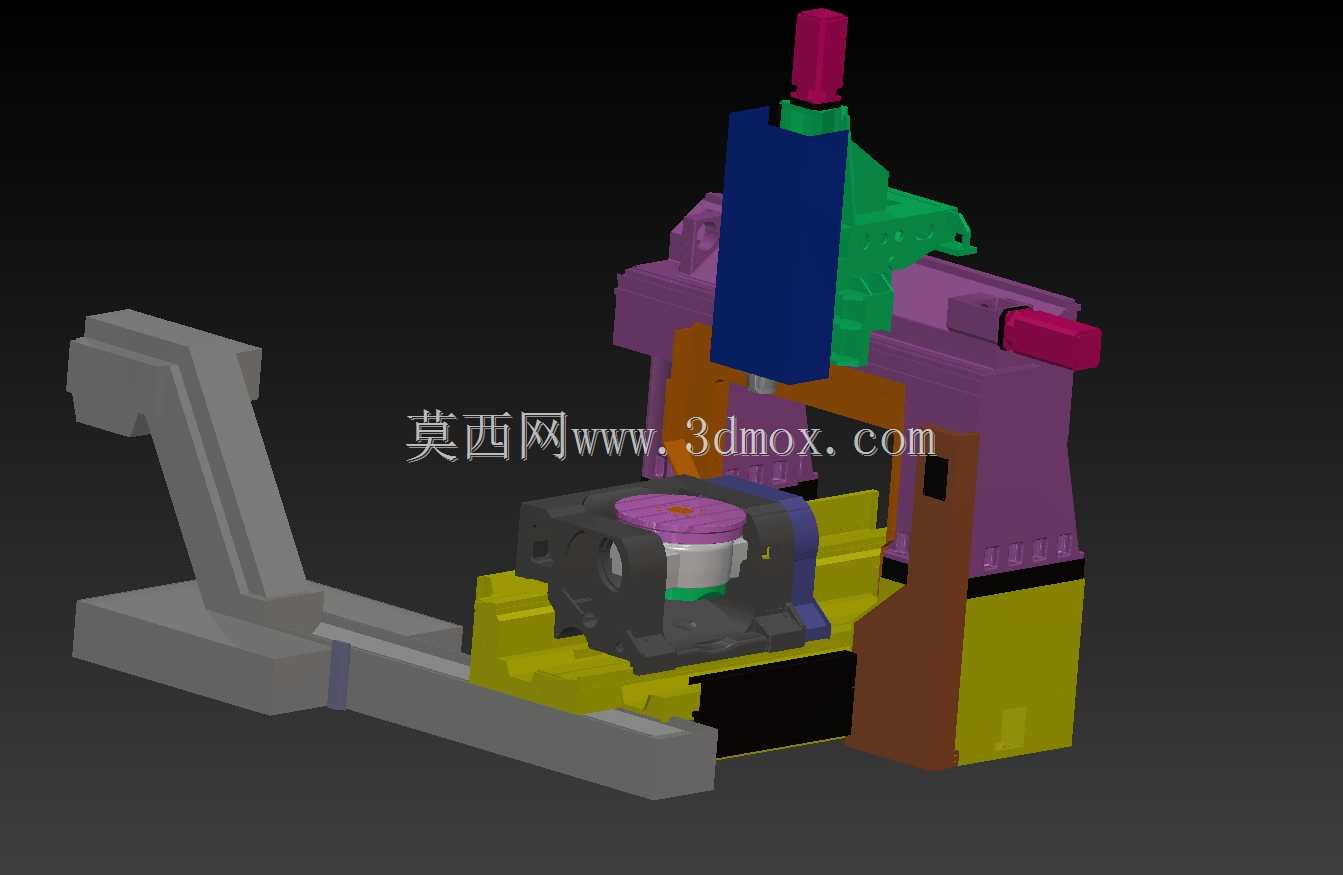

　　从设备功能特性来看，该结构采用主轴摆头倾斜布局，摆头可实现两个旋转轴的联动偏转，配合X/Y/Z三个直线轴的运动，可完成工件一次装夹下的五面加工与连续五轴联动加工，左侧配套的排屑输送结构可将加工过程中产生的金属切屑持续输送至设备外部，避免切屑堆积在加工区域影响刀具运动、刮伤已加工表面，同时减少人工清理切屑的频次，适配批量加工场景的连续作业需求。床身部分采用高刚性的支撑结构设计，工作台区域预留了足够的工件装夹空间，可适配不同规格的工装夹具与毛坯工件，摆头部分的结构布局充分考虑了运动干涉问题，在偏转过程中可避让工作台与工装的边界，保证大角度倾斜加工时的运动安全性。

　　从设计思路层面拆解，该结构优先保障加工刚性与运动精度的平衡，主轴安装座采用对称式结构设计，可抵消摆头高速偏转时的偏载力矩，直线轴的导轨安装面与床身一体成型，减少装配环节的累积误差，排屑结构的倾斜角度经过实际切削工况验证，可保证带状、团状切屑都能顺利滑落输送，不会在排屑槽内卡滞。各运动轴的行程边界经过反复校核，在保证最大加工范围的前提下，尽可能压缩设备的整体占地面积，方便车间内的设备布局规划，电气与管路的走线空间预留于结构件的空腔内，避免加工过程中切屑、切削液飞溅对管线造成磨损，同时让设备外观更整洁，减少管线外露带来的安全隐患。

　　关于安装边界与外形尺寸，该设备的整体布局遵循紧凑型五轴机床的设计逻辑，床身底部的安装孔位按照通用机床的地基标准设计，可直接适配多数机加工车间的现有安装地基，不需要额外做特殊的地基加固；设备正面的操作空间预留足够的人员操作距离，方便操作人员完成工件装夹、对刀、设备调试等作业，设备后侧预留了电气柜、切削液系统的安装接口位置，可与车间现有配套设施快速对接。摆头的最大倾斜角度覆盖了常规五轴加工所需的角度范围，在极限倾斜角度下，主轴端面到工作台面的距离仍能满足常用刀具的装夹长度需求，不会出现刀具长度不足无法加工的问题，工作台的承载范围适配中小型复杂零件的加工需求，可承载常规模具钢、铝合金、钛合金等材质的毛坯工件，满足多数精密加工场景的使用要求。

　　在实际加工应用中，这类摆头式五轴结构相比摇篮式五轴机床，更适合加工尺寸偏大、重量偏高的工件，因为工件始终固定在工作台上不需要随旋转轴转动，不需要考虑工件转动带来的偏载问题，对工件的重量限制更宽松；同时摆头的运动响应速度更快，在进行连续曲面加工时，可获得更平滑的运动轨迹，减少加工表面的刀纹残留。结构设计中充分考虑了维护便利性，主轴部件、摆头驱动部件的安装位置都预留了足够的维护操作空间，方便后期更换主轴轴承、维护驱动电机等作业，不需要大规模拆解设备结构，可降低设备的停机维护时间，提升生产效率。
