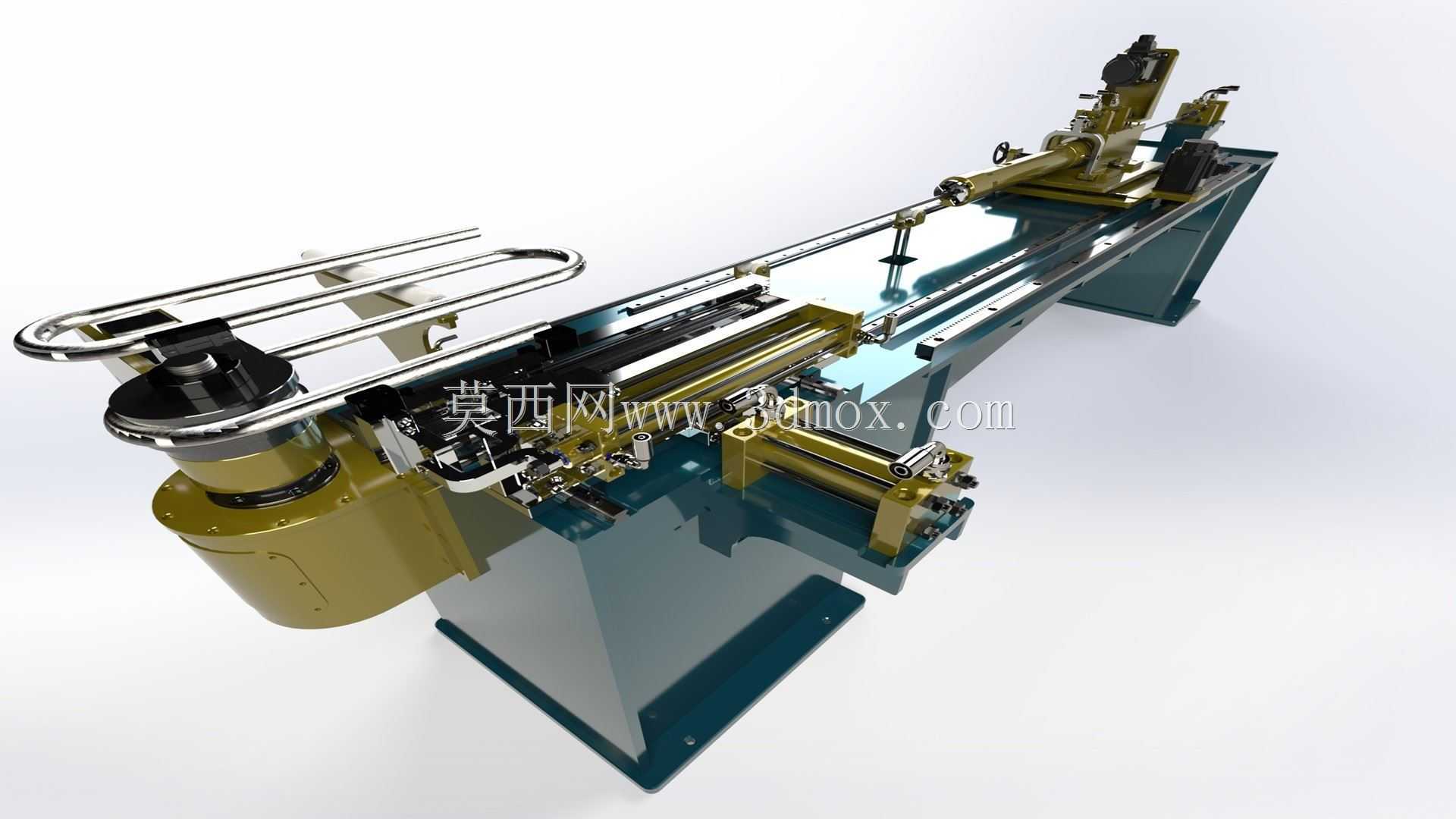

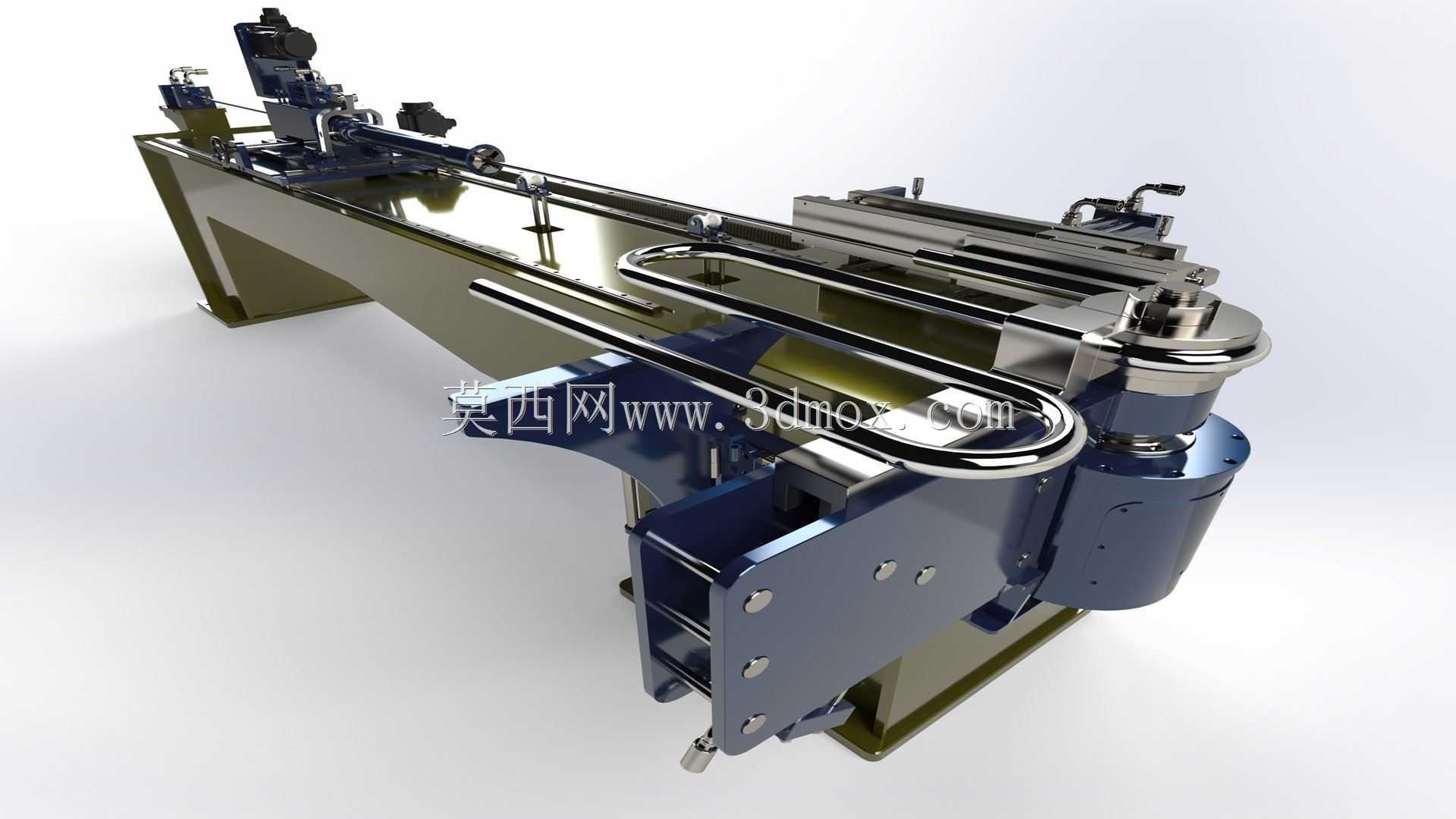

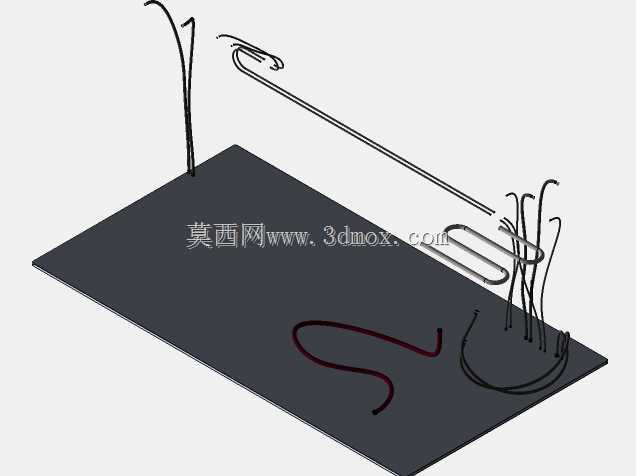

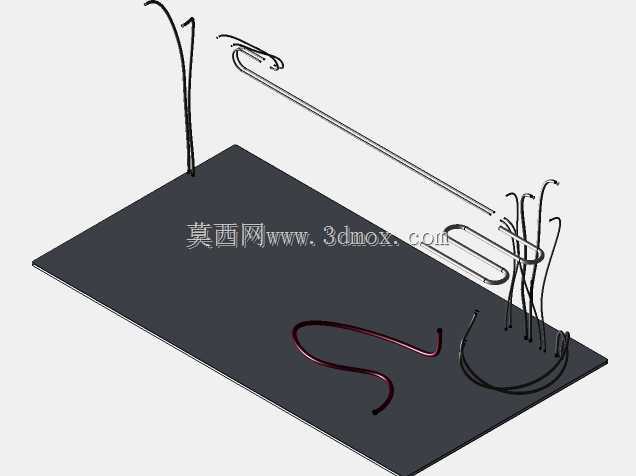

无液压单元伺服驱动数控弯管设备结构

　　这款无液压配置的数控弯管设备，主要面向中小规格金属管材的高精度弯曲成型场景，在汽车管路加工、五金家具管件生产、制冷系统管路预制、健身器材管件制造等领域都有广泛适配性，尤其适合对加工洁净度、能耗控制、定位精度有较高要求的生产车间，避免了传统液压弯管机的油液泄漏风险、油温变化带来的精度漂移问题，也省去了液压站日常维护、滤芯更换、油液检测的运维成本。设备采用三轴伺服驱动架构，X、A、C轴均由伺服电机直连传动，配合Z轴气缸完成送料夹紧动作，整套传动链的反向间隙可通过伺服参数补偿，重复定位精度能控制在0.05毫米以内，可满足复杂空间弯管的多工序连续加工需求，无需人工多次调整管件装夹位置，单根管件的多弯角加工可一次编程完成，大幅降低人工操作的误差概率。

　　从结构设计逻辑来看，整机床身采用整体焊接箱式结构，经过时效处理消除焊接内应力，导轨安装面经过精磨加工，保证长行程送料过程中的直线度，避免大长度管件送料时出现偏摆影响弯管精度。弯管主轴头采用高刚性轴承组支撑，可承受弯管过程中的径向与轴向载荷，弯曲模、夹紧模、靠模的安装位采用标准化快换接口，更换不同管径的弯管模具时无需重新校准同轴度，能缩短不同规格产品切换的调试时间。设备的手动控制单元可在调试阶段实现单轴点动操作，方便操作人员进行首件试弯时的参数微调，自动模式下可按照预设程序完成送料、旋转、弯曲、退料的全流程动作，每个动作的到位信号均由位置传感器反馈，避免出现撞机、过弯等加工故障。

　　安装边界方面，整机占地尺寸为3596毫米×1233毫米×1318毫米，设备安装时需在床身底部预留100毫米的调平垫铁空间，地面承重需满足每平方米不低于500公斤的要求，电控柜可根据车间布局选择侧装或者后置安装，外接气源需稳定在6bar工作压力，满足Z轴气缸的夹紧力需求，避免夹紧力不足导致弯管过程中管件打滑出现褶皱、弯角偏差问题。加工能力边界上，设备可适配最大外径30毫米的金属管材，最大弯曲半径可达80毫米，可加工的管材最大壁厚为5毫米，弯管角度的控制精度可达±0.1度，所有弯曲参数的计算均基于ST37也就是S235碳素结构钢的材料屈服特性预设，加工其他材质管材时可根据材料延伸率调整弯曲速度与助推补偿量，避免管材外侧出现拉裂、内侧出现起皱缺陷。

　　设备的导轨、丝杠等传动部件均配置自动润滑单元，可按照运行时长自动加注润滑脂，减少日常人工保养的工作量，所有运动部件的外侧均安装可开启式安全防护门，防护门配备安全联锁开关，门体开启时设备自动切断伺服动力，避免调试或清理过程中出现安全事故。相较于传统液压弯管设备，这款纯伺服驱动的机型在低速弯管时无液压冲击，弯管过程的速度曲线可通过伺服参数平滑调整，对于薄壁管材的弯曲加工有更好的适配性，能有效降低薄壁管弯制时的截面变形率，保证弯管后的管材通径满足流体输送的要求，在制冷、液压管路这类对管路内壁光洁度、截面圆度有严格要求的加工场景中，加工良品率比液压机型有明显提升。
