工业物料回流处理专用设备结构设计

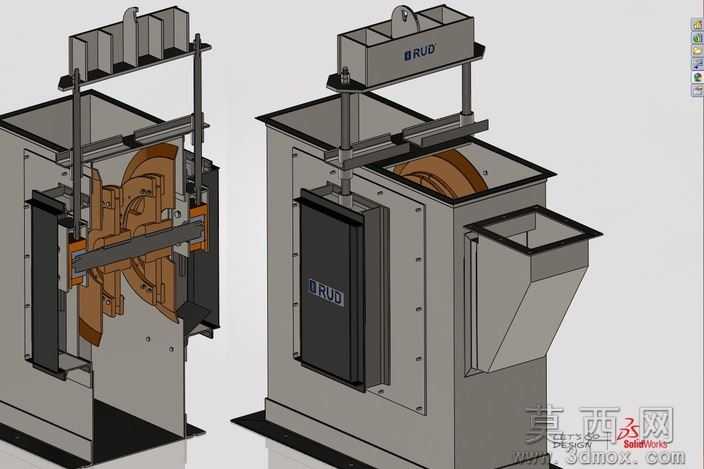

本作品通过三维建模软件完成整套工业物料回流处理设备的全参数化设计，建模过程严格遵循机械设计规范，对设备的每一处结构细节都进行了精准还原，从外部的钣金壳体、吊装吊耳、进料出料接口，到内部的回转轮组、导向立柱、升降调节机构、密封挡板等组件，均按照实际加工装配逻辑完成配合约束，确保各部件之间的装配关系准确，不存在干涉错位问题。渲染阶段针对不同部件赋予了贴合实际工业场景的材质属性：外部钣金壳体采用哑光磨砂金属材质，还原冷轧钢板经喷塑处理后的细腻质感，表面添加了细微的使用磨损痕迹与品牌标识细节，提升模型真实感；内部回转工作部件采用铜合金与碳钢搭配的材质方案，铜质部件呈现温润的金属光泽，碳钢传动部件做了发黑防锈处理的质感表现，导向立柱采用抛光镀铬金属材质，突出光滑耐磨的特性；侧边的进料斗采用薄钢板焊接的质感表现，边缘的焊缝、安装孔位都做了精细化建模处理。结构设计上，整套设备采用立式箱体布局，顶部设置带吊耳的升降调节架，通过两根垂直导向立柱实现上部机构的上下位置调整，可适配不同规格的物料处理需求；箱体内部的核心回转组件通过横向传动轴固定在箱体侧壁，外部设置可拆卸的密封检修门，方便后期设备维护与内部部件更换；侧下方设置倾斜式出料斗，可将处理完成的物料顺畅导出至下一工序，箱体底部设置安装法兰底座，可通过螺栓将设备固定在生产现场的安装基础上，保证设备运行时的稳定性。设计思路围绕工业现场物料回流循环处理的实际需求展开，在保证设备结构强度与运行稳定性的前提下，优化了内部组件的排布方式，缩小设备整体占地面积，同时兼顾了设备的易维护性与操作便捷性，各外露部件均做了安全防护处理，避免运行过程中出现安全隐患，整套模型结构完整，细节丰富，可直接用于方案展示、结构验证以及相关教学演示场景。
