可移动轮式圆盘切割加工设备结构设计

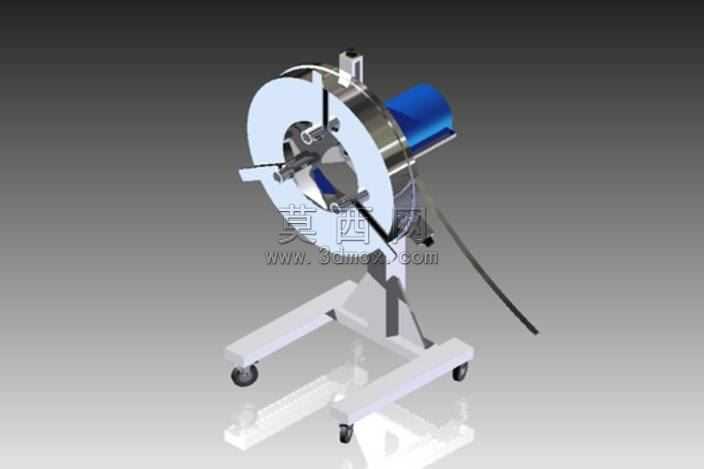

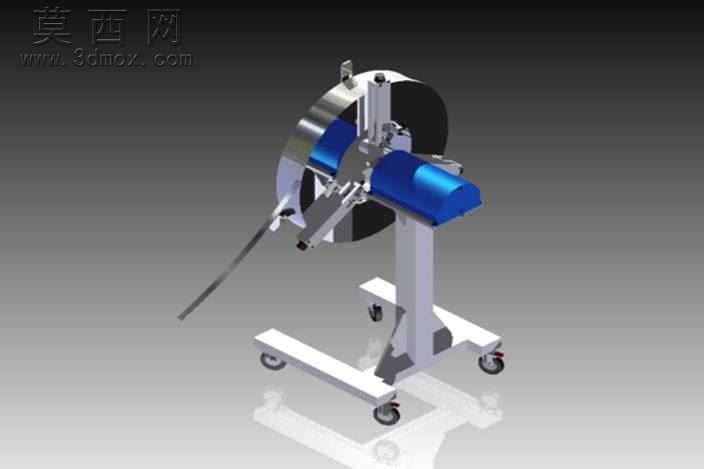

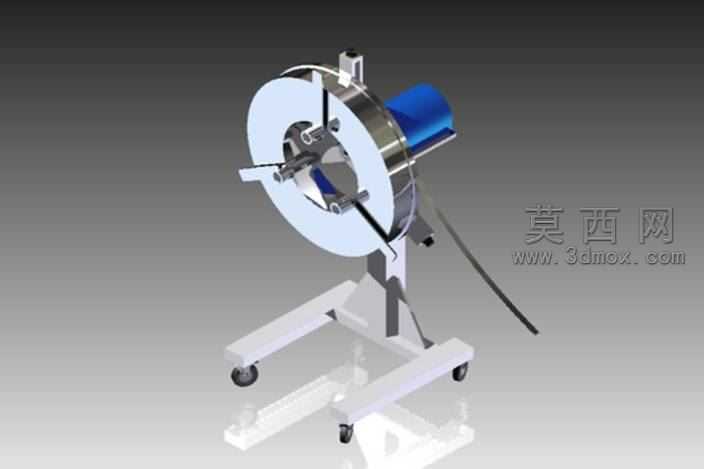

本作品为可移动轮式圆盘切割加工设备的三维建模成果，建模过程中以SolidWorks为核心工具完成全参数化结构搭建，首先从核心功能部件的基准定位开始，先绘制大直径圆盘刀架的旋转基准轴，通过草图绘制圆盘基体的内外径轮廓，拉伸生成圆盘主体后，对刀架上的多组刀片安装位做切除特征处理，精准预留刀片固定的卡槽与螺栓孔位，保证刀片安装后可围绕圆盘中心做圆周进给运动。动力端采用侧置式驱动单元布局，将蓝色动力壳体与圆盘主轴做同轴配合约束，建模时严格还原动力单元与圆盘法兰的连接止口，添加虚拟装配干涉检查，确认动力输出轴与圆盘传动部位无错位、无间隙。机架部分采用立式支撑加卧式底架的组合结构，支撑立柱与圆盘安装座做焊接式刚性连接模拟，底架采用双平行横梁结构，在底架四个端点位置配置万向脚轮，建模时还原脚轮的转动副与支架结构，保证设备整体可灵活移动、转场作业。材质渲染阶段，对圆盘刀架与金属机架部分赋予磨砂不锈钢材质，调整金属材质的反射粗糙度与高光参数，还原工业金属的哑光质感；动力单元外壳赋予工程塑料蓝色材质，添加细微的颗粒纹理模拟注塑外壳的表面质感；脚轮部分采用橡胶轮面加金属支架的分材质处理，橡胶部分调整漫反射参数还原深色橡胶的哑光吸光特性，金属支架部分做镀锌金属质感处理。整体结构设计围绕小型现场加工作业的需求展开，将切割执行部件做立式圆盘布局，既可以减少设备整体的横向占地面积，又可以通过圆盘的旋转实现多工位刀片的切换作业，带脚轮的移动底架设计解决了小型加工设备转场不便的问题，支撑结构做了加强筋特征处理，保证切割作业时机架的刚性，避免作业过程中产生晃动影响加工精度。建模过程中对所有活动部件添加了配合约束，可实现圆盘旋转、脚轮转动的运动仿真模拟，直观展示设备的作业运行状态，所有连接部位的螺栓、定位销等标准件均按照国标参数建模，保证模型可直接用于后续的工程图导出与生产参考。
