带腰形调节槽的铰接式连接固定支架

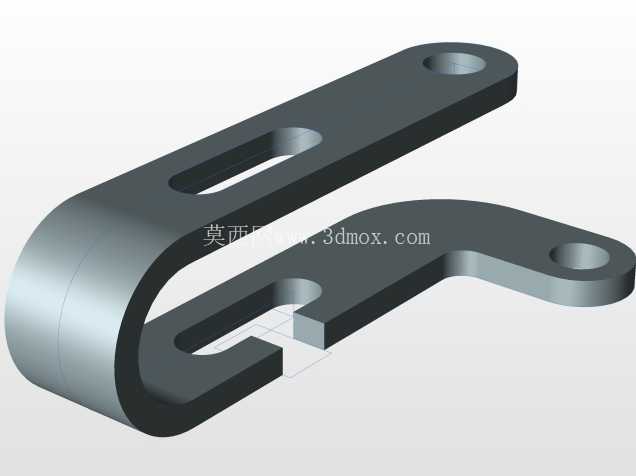

　　这类带腰形调节槽的铰接式连接支架，在轻工输送线、小型自动化工装、非标设备的可调连杆机构里应用十分普遍，很多做设备改造的现场工程师都接触过类似结构——它不需要额外加工复杂的安装基面，就能实现两个运动部件之间的铰接联动，同时预留的调节余量可以抵消装配时的累计误差，避免因为机架焊接变形、零件加工公差导致的机构卡滞问题。从结构功能来看，这个零件一端是封闭的铰接圆孔，用来配套销轴实现和摆臂、连杆部件的转动连接，孔的端面做了轻微的倒角处理，装配销轴时可以顺畅导入，不会因为锐边刮伤销轴表面的镀层，长期转动过程中也能减少应力集中，避免孔口位置出现疲劳开裂。

　　零件主体延伸出的长条形腰形槽，是整个结构的核心功能区，这个槽的宽度和配套的锁紧螺栓外径保持小间隙配合，槽的长度方向预留了足够的调节行程，安装时可以根据实际的机构张紧需求、位置校准要求，沿着槽长方向调整固定位置，调整到位后拧紧螺栓就能实现牢靠固定，不需要在安装板上额外加工多组定位孔，大幅降低现场安装的调整难度。靠近腰形槽一侧的半开放卡槽结构，是为了快速卡入配套的定位挡边设计的，安装时不需要完全拧下锁紧螺栓，只要把卡槽对准安装座上的凸台滑入，就能实现零件的预定位，单人就能完成装配作业，在高空作业、设备内部狭窄空间安装的场景下，这种设计能大幅降低装配难度，减少螺栓掉落丢失的风险。从设计思路上看，这个零件采用等厚度板材铣削成型的结构，整体没有复杂的曲面特征，所有的棱边都做了R角过渡处理，既可以减少加工时的刀具损耗，也能避免安装调试过程中锐边划伤操作人员。零件的厚度尺寸根据铰接部位的受力载荷做了匹配，铰接孔的位置做了局部加厚的凸台？不对，仔细看结构是整体等厚，铰接端的外轮廓做了圆弧过渡，把应力从孔壁均匀分散到整个零件主体，避免长期受交变载荷时孔位出现变形。

　　安装边界方面，铰接孔的中心到腰形槽最远端的距离，决定了整个连杆机构的摆动半径范围，设计选型时需要先核算机构的运动行程，确认这个长度尺寸不会和周边的设备护板、其他运动部件产生干涉；腰形槽的两个侧边平行度公差控制在0.05mm以内，调整滑动时不会出现卡滞，槽的两端圆弧半径和槽宽保持一致，加工时可以用同一把铣刀一次走刀成型，不需要换刀就能完成槽结构的加工，有效控制加工成本。零件的侧面和安装基面的垂直度公差控制在合理范围，锁紧固定后不会出现偏斜，保证铰接转动时的同轴度，减少销轴的偏磨问题。

　　实际应用中，这类支架常用来做输送线的挡板位置调节、小型气动摆杆的铰接固定、设备安全门的限位联动机构，相比焊接式的固定支架，它的可调属性可以适配不同批次产品的尺寸差异，设备后期维护时如果出现零件磨损，只需要松开螺栓更换新件即可，不需要切割焊接原有机架，大幅缩短维护停机时间。建模过程中需要重点关注腰形槽和铰接孔的位置度公差，以及卡槽的开口尺寸和安装凸台的配合间隙，间隙过大会导致固定后出现晃动，影响机构的运动精度，间隙过小则会导致装配困难，现场安装时无法顺利卡入。另外零件的所有外露棱边都做了倒钝处理，表面做了氧化防锈处理，适合在车间多粉尘、少量油污的环境下长期使用，不会轻易出现锈蚀卡滞的问题。
