带博世点火模块的径向发动机结构模型

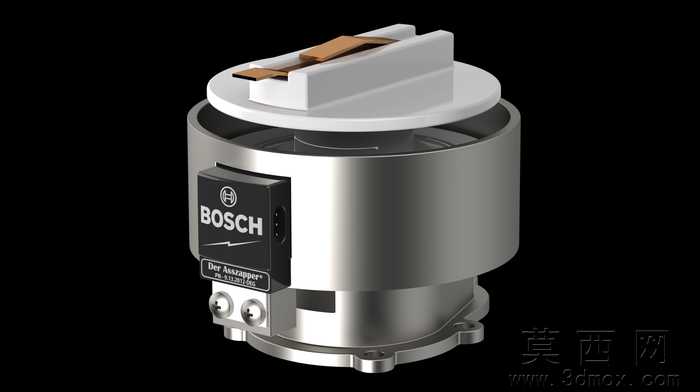

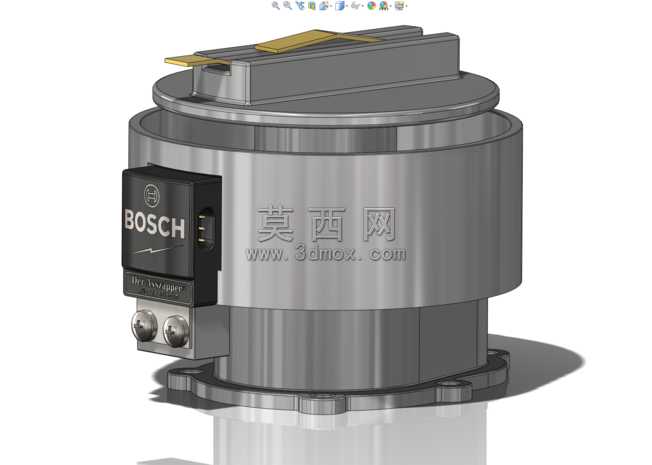

本模型采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循径向发动机的真实结构比例，对每一处部件的尺寸、装配关系进行精准还原。首先完成下部金属壳体的基础建模，通过旋转、拉伸、切除等基础特征构建出圆柱形壳体的主体轮廓，对壳体底部的安装法兰、固定孔位进行细节刻画，保证安装结构的合理性与可装配性。上部的圆形端盖采用凸台拉伸与圆角过渡处理，还原端盖与壳体的配合止口结构，确保两者装配后的贴合度符合机械设计规范。针对外置的博世点火模块，建模时单独拆分部件完成细节制作，精准还原模块外壳的标识轮廓、接线端口、固定螺丝的结构形态，通过装配约束将点火模块精准固定在壳体外侧对应位置，还原真实部件的安装角度与位置关系。顶部的导电连接结构采用薄壁拉伸与折弯特征模拟铜质导电片的形态，对导电片的安装卡槽、定位结构进行细化，保证部件之间的连接逻辑清晰。材质渲染阶段，主体金属壳体采用磨砂金属材质，调整金属粗糙度、反射参数还原铸铝壳体的哑光金属质感，端盖部分采用亮面金属材质区分不同部件的材质差异，点火模块外壳采用黑色哑光塑料材质，表面标识采用贴图方式还原品牌标识细节，导电片采用紫铜材质，调整金属光泽度还原铜质部件的导电属性视觉特征。整体渲染采用黑色背景突出模型主体，通过三点布光方式打亮模型各个结构面，避免出现大面积暗部遮挡结构细节，同时添加柔和的环境反射提升金属部件的真实质感。设计过程中重点考量径向发动机的结构合理性，对壳体内部的预留安装空间、部件之间的避让关系进行合理规划，确保模型不仅具备外观展示效果，同时符合真实机械结构的设计逻辑，可用于径向发动机结构认知、教学演示以及相关动力装置的设计参考。
