法兰式蝶阀阀体结构三维设计作品

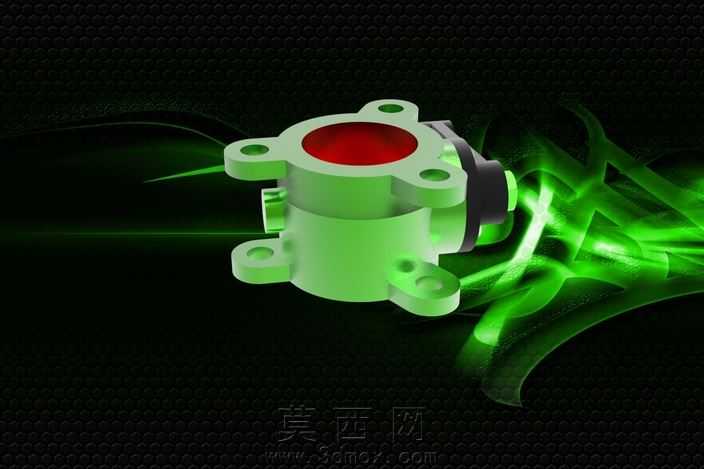

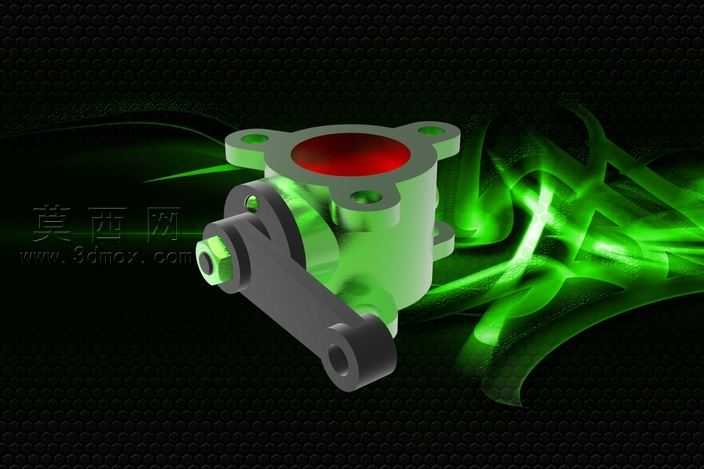

本作品为法兰式蝶阀的完整三维建模设计，建模过程严格遵循机械设计规范，以SolidWorks为核心建模工具，采用自底向上与自顶向下结合的建模思路完成全结构搭建。建模初期先梳理蝶阀的核心功能逻辑：作为管路截流与调节元件，该款蝶阀采用法兰对接安装形式，因此首先确定阀体两端法兰的基准平面，以同轴度为核心几何公差约束，绘制法兰截面草图，精准定位四个安装通孔的位置与孔径，保证法兰端面与阀体内腔轴线的垂直度符合管路安装要求。阀体主体部分采用回转类特征建模，通过凸台拉伸、旋转切除等命令构建出中空的介质流通内腔，内腔表面做平滑过渡处理，避免介质流通时产生扰流与压损，同时预留出阀杆安装的轴孔位置，保证轴孔与内腔的同轴度公差，为后续阀板的转动密封提供结构基础。建模过程中对阀体的壁厚做均匀化处理，在保证结构强度满足公称压力要求的前提下，尽可能减少冗余材料，兼顾铸件生产的工艺性，避免出现壁厚突变导致的铸造缺陷。渲染环节采用Keyshot完成效果输出，为阀体主体赋予哑光绿色金属漆材质，模拟工业阀门常用的环氧喷涂防腐表层质感，材质参数调整中加入细微的颗粒纹理，还原真实喷涂表面的肌理效果；阀体内腔的密封面区域赋予高饱和度红色哑光材质，突出密封面的功能区域，与阀体主体形成清晰的视觉区分；侧边的驱动连接部位赋予深灰色工程塑料与黑色橡胶组合材质，还原驱动端密封件与连接件的真实材质表现。场景布光采用侧方主光搭配轮廓补光的方案，在深黑色背景下打出绿色辉光特效，突出阀体的立体轮廓与结构细节，同时通过光影层次展现法兰安装面、连接凸耳、轴孔等结构的空间位置关系。结构设计上，该蝶阀采用对夹法兰安装形式，阀体外侧延伸出四个带安装孔的连接凸耳，无需额外的对夹配件即可完成与管路法兰的对接，安装便捷性更强；阀杆安装位采用侧置偏心结构，相比中线蝶阀具备更好的密封性能，可适用于更高压力等级的管路工况；阀体外部的加强筋结构与凸耳做一体化建模，保证整体结构的刚性，避免安装紧固时阀体出现形变。建模全程对所有特征做参数化关联，法兰尺寸、通径、壁厚、安装孔距等关键参数均可通过全局参数快速调整，可适配不同公称通径、压力等级的同系列蝶阀设计需求，所有配合面均预留了合理的公差余量，可直接导出工程图用于生产加工参考，也可用于虚拟装配、管路系统仿真等后续应用场景。
