锅炉排污用排出旋塞三维结构设计

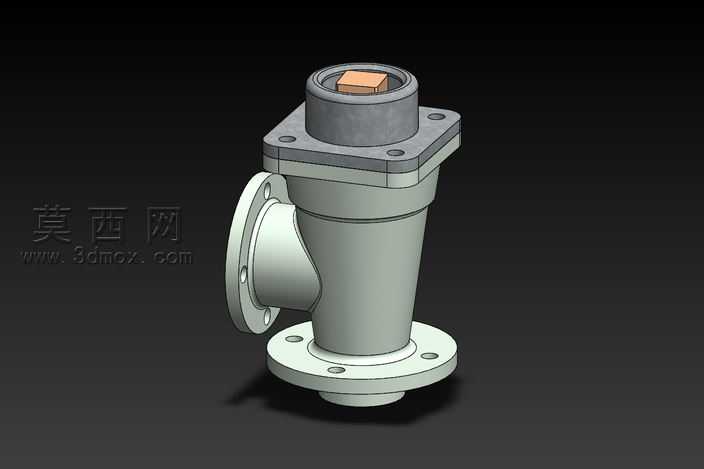

本模型为锅炉配套使用的排出旋塞结构，采用三维参数化建模方式完成整体构建，建模过程中严格遵循阀门类零部件的通用设计规范，对各连接部位的尺寸配合进行了严谨的参数约束，确保各部件装配后无干涉错位问题。模型整体采用角式结构布局，分别设置顶部操作端、侧部法兰接口与底部法兰接口，三个接口的法兰盘均按照标准法兰尺寸设计，均匀分布螺栓连接孔，可直接适配对应通径的管路连接需求。建模阶段对旋塞的内部流道进行了平滑过渡处理，还原了介质流通的真实腔体结构，顶部操作端的封堵结构与阀芯联动部位做了贴合实际的结构还原，清晰展现了旋塞启闭过程的运动逻辑。材质渲染上，主体承压壳体采用哑光铸钢材质表现，还原工业阀门铸件的真实质感，顶部操作部位的封堵块采用铜质金属材质区分，法兰密封面做了精加工面的高光处理，不同材质的光影表现层次分明，能够清晰区分各个功能部件。结构设计上充分考虑了锅炉排污的使用场景，腔体采用上窄下宽的锥段过渡结构，能够让污泥等杂质在重力作用下顺利向底部出口汇集，侧部接口用于接入锅炉炉水腔体，顶部操作端可外接驱动部件实现旋塞的启闭控制，整体结构紧凑无冗余设计，各部位壁厚均匀，符合承压阀门的强度设计要求。建模过程中对所有棱角部位做了符合工艺要求的倒角处理，避免出现应力集中的尖锐结构，连接法兰的背面与壳体衔接处做了圆弧过渡，还原铸造工艺的拔模与圆角特征，让模型更贴近实际生产的产品形态。
