可调式管子钳结构设计三维数模

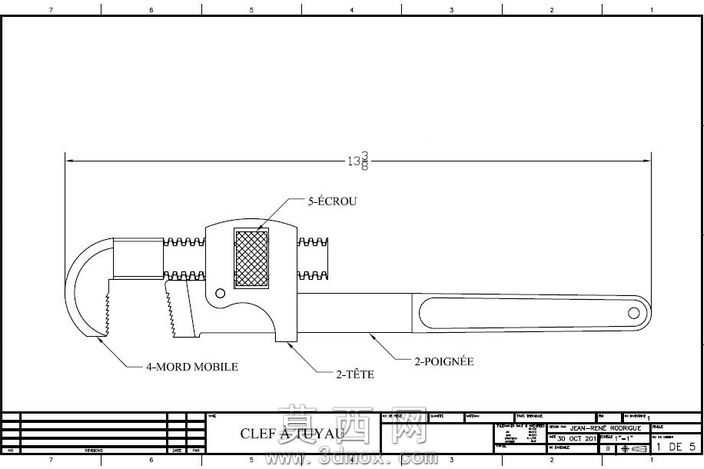

本模型为可调式管子钳的完整三维结构设计，建模过程严格遵循机械设计规范，以实际手动管钳的工作原理为核心进行结构还原。建模初期先梳理管子钳的核心组成部分，包含活动钳口、固定钳身、调节螺母、手柄、齿板等核心构件，通过草图绘制先确定各部件的轮廓尺寸，参考工程图标注的13又3/8英寸总长度基准，对各零件的配合尺寸进行精准约束，保证活动钳口的调节行程符合实际使用需求。建模过程中对钳口的锯齿结构进行精细化处理，齿形角度、齿距均参考实际五金工具的夹持受力要求设计，保证模拟夹持管件时的咬合摩擦力符合使用场景；调节螺母与活动钳身的螺纹配合部分采用真实螺纹特征建模，还原螺纹传动的调节逻辑，可直观演示转动螺母时活动钳口沿钳身导轨平移的调节过程，适配不同管径的管件夹持需求。手柄部分做了符合人体工学的长条形轮廓设计，表面预留防滑纹理的结构特征，材质设定上钳口、齿板等受力部件采用高碳钢材质参数，表面做淬火硬化的质感处理，钳身、手柄采用铸铁搭配防滑握面的材质组合，还原真实工具的材质质感。各零件之间的装配约束完全按照实际装配关系设置，活动钳口与固定钳身的滑动副、调节螺母的转动副、钳口咬合的接触约束均做了合理定义，可直接用于结构干涉检查、运动仿真演示，也可作为五金工具设计的参考案例，帮助设计者理解手动夹持工具的杠杆增力原理、螺纹调节结构的设计逻辑，模型结构完整无缺失特征，各部件的倒角、退刀槽等工艺细节均做了还原，符合机械加工的工艺要求，可直接导出工程图用于生产参考。
