10度步进转动锁与分度装置结构设计

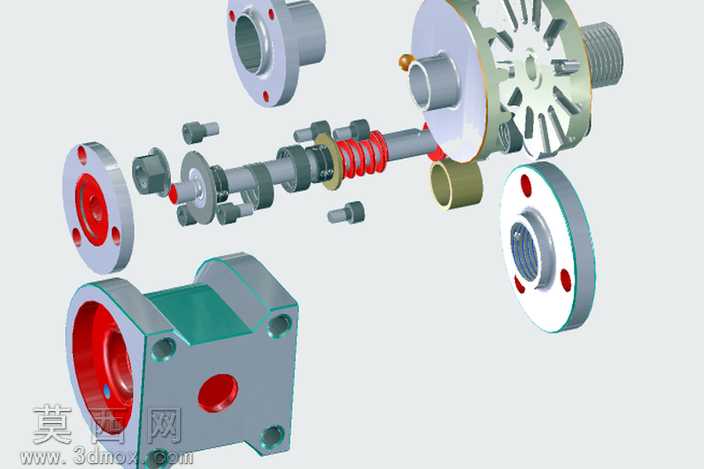

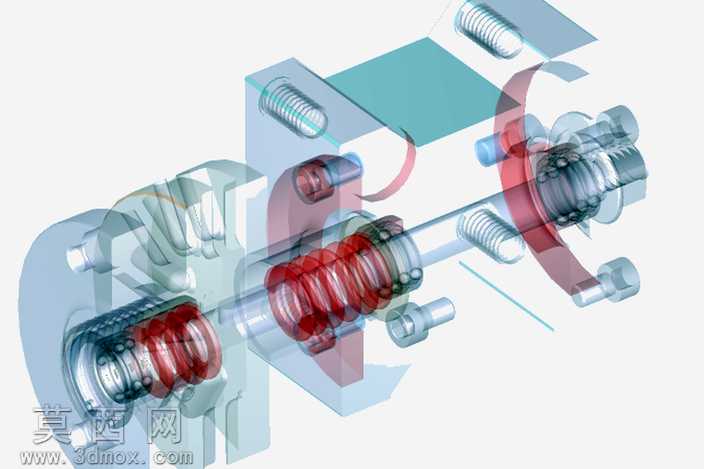

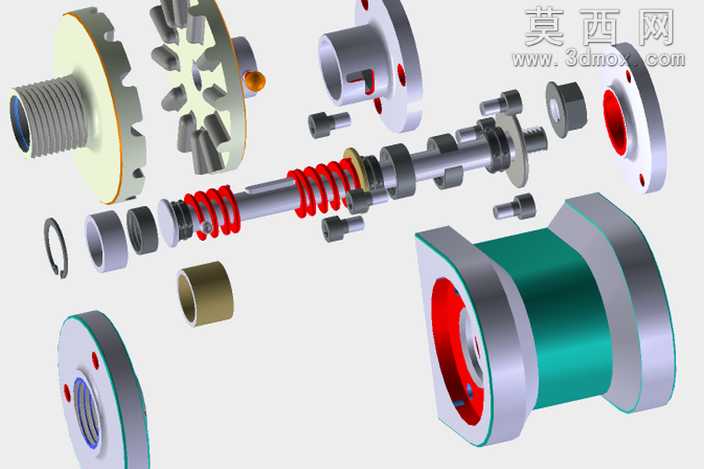

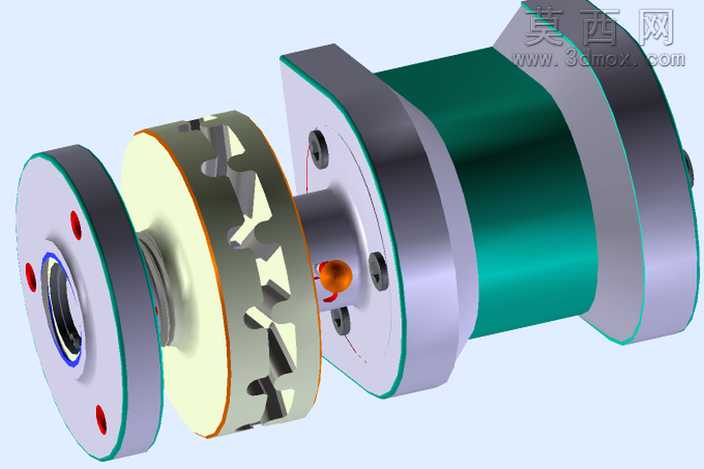

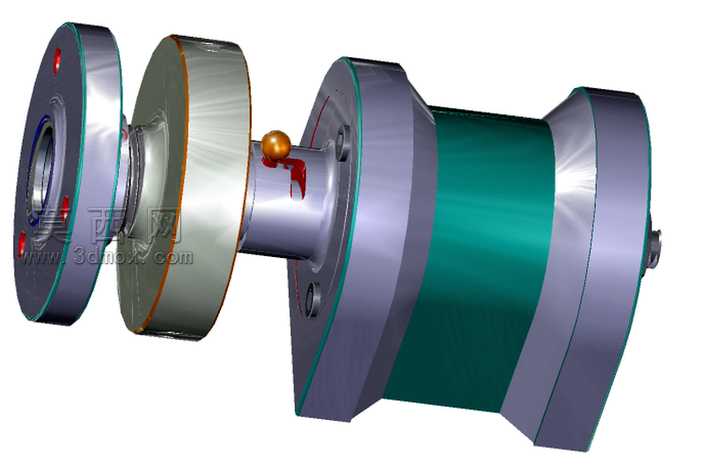

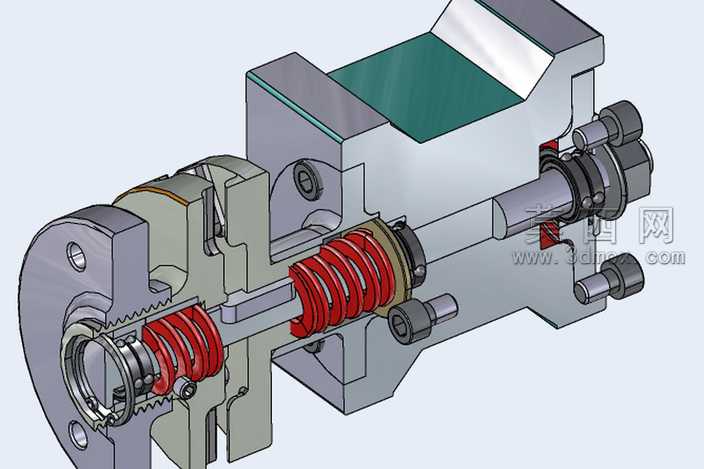

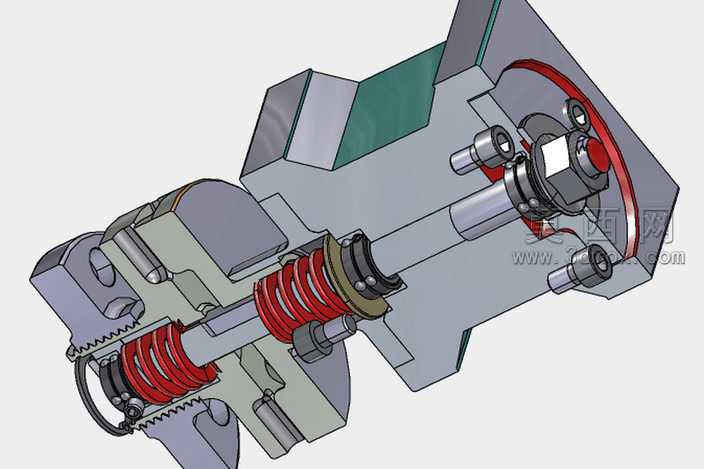

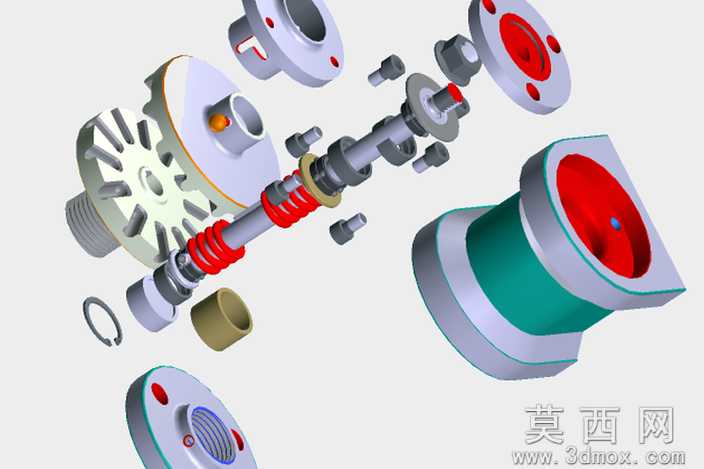

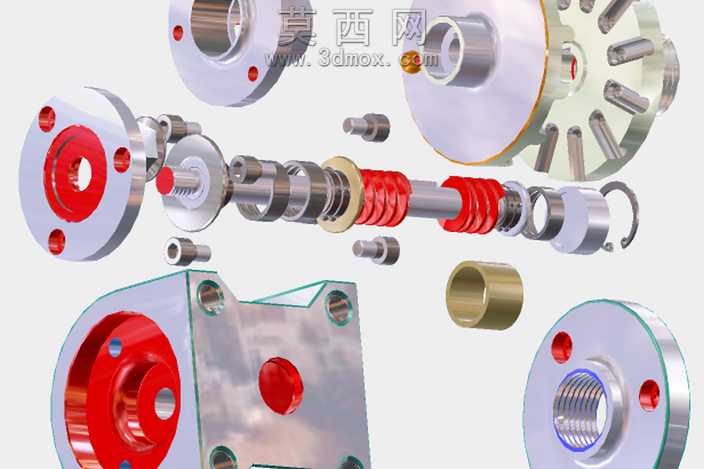

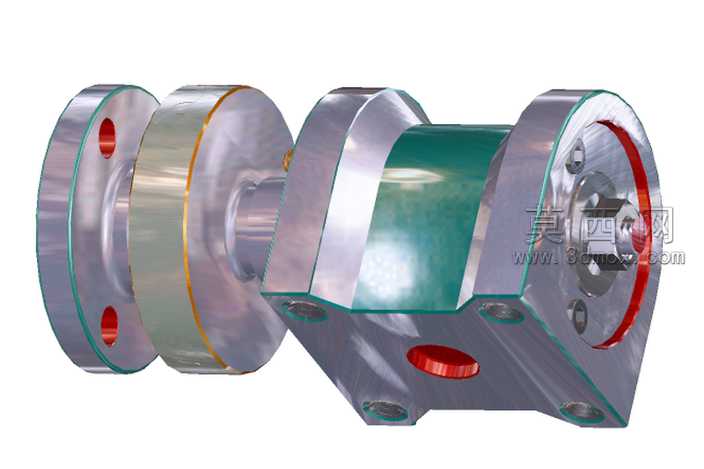

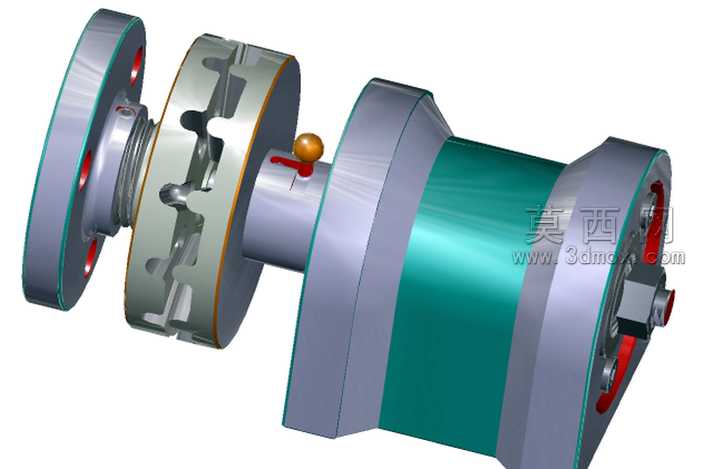

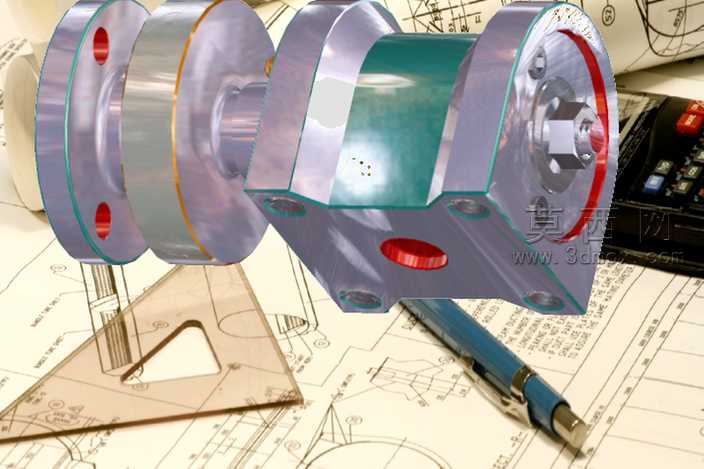

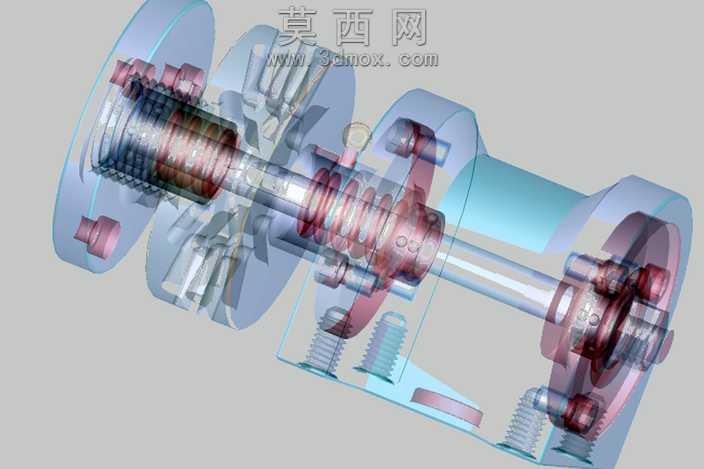

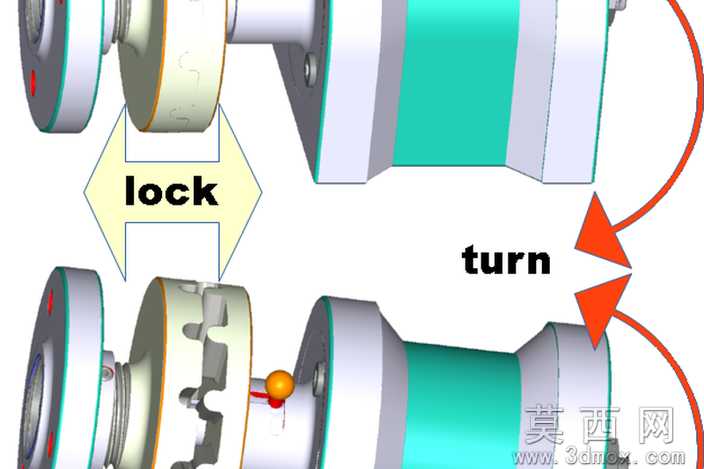

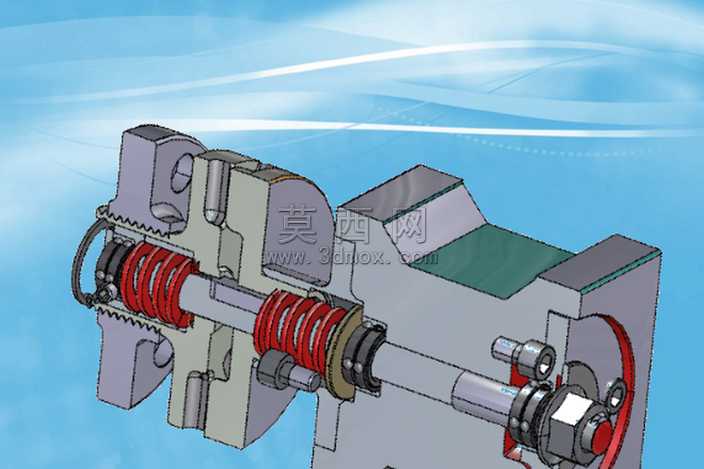

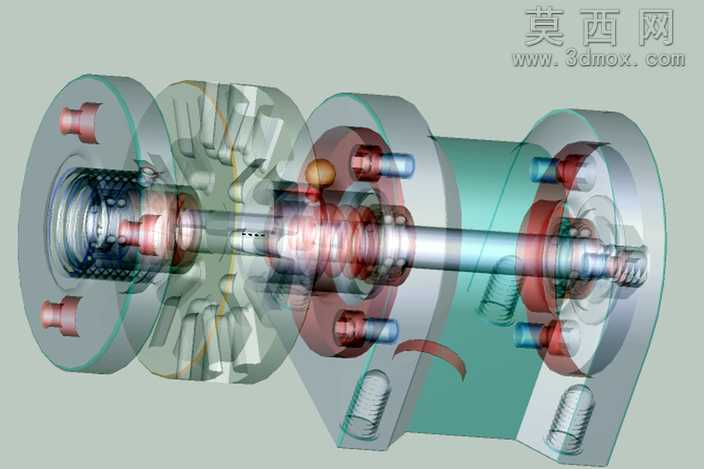

本作品为10度步进式转动锁与分度装置，采用三维参数化建模完成整体结构搭建，建模过程中严格遵循机械装配公差规范，对各零部件的配合尺寸进行精准约束，确保整体装配无干涉、运动逻辑符合设计预期。渲染阶段采用金属材质与工程漆面结合的材质方案，主体轴系、法兰盘类零件赋予抛光合金钢材质，还原金属零件的高光反射与边缘倒角质感，中部筒体部分赋予哑光墨绿色工业漆材质，通过调整粗糙度与环境贴图参数，模拟工业设备漆面的细腻磨砂质感，定位钢珠、锁紧楔块等小尺寸零件做高亮金属处理，突出关键功能部件的视觉辨识度。结构设计上，装置采用三轴承同轴支撑轴系布局，保证主轴转动过程中的径向跳动控制在极小范围内，满足高精度分度的运行需求；锁紧机构采用永久弹簧提供预紧压力，配合爪盘结构实现到位后的自动锁止，分度步进精度设定为10度，每完成一次10度转动，安全楔块即在弹簧力作用下卡入对应定位槽，实现转动角度的精准锁定，避免轴系受外力发生偏移。设计思路围绕小角度高精度分度锁紧的使用场景展开，摒弃了传统分度装置复杂的棘轮棘爪结构，采用弹簧顶紧楔块的锁紧方案，大幅简化了整体结构，降低了加工与装配难度，同时三轴承的支撑布局有效提升了轴系的承载能力与运行稳定性，可适配需要频繁小角度转位、精准定位锁紧的机械设备使用场景，建模过程中对所有零件的倒角、退刀槽等工艺结构做了完整还原，确保模型可直接对接后续的工程图输出与加工生产环节，渲染输出的多角度效果图清晰展示了装置的装配关系与外观细节，直观呈现各功能部件的位置与连接逻辑。
