圆柱螺纹型电感式接近探测传感器结构

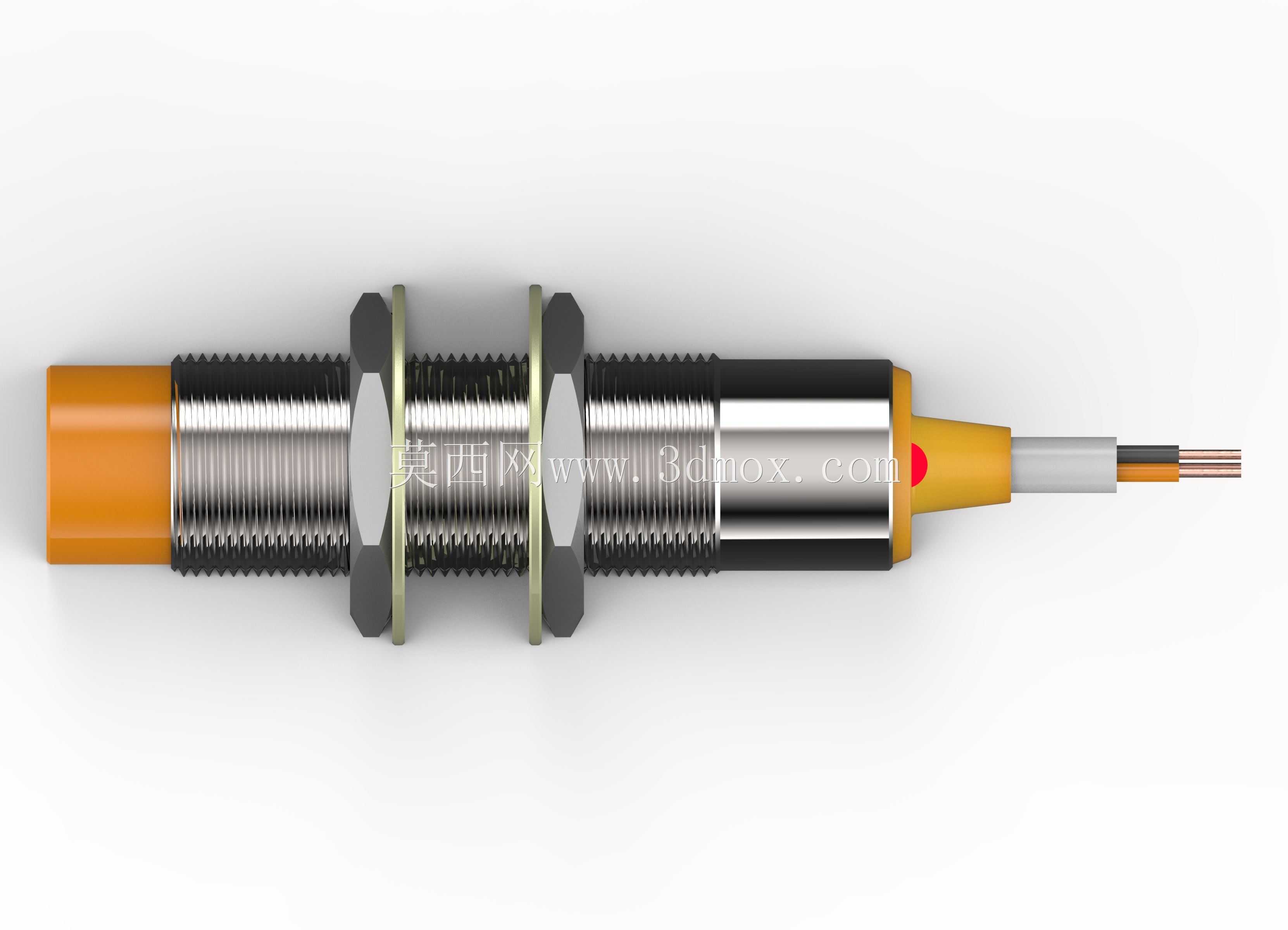

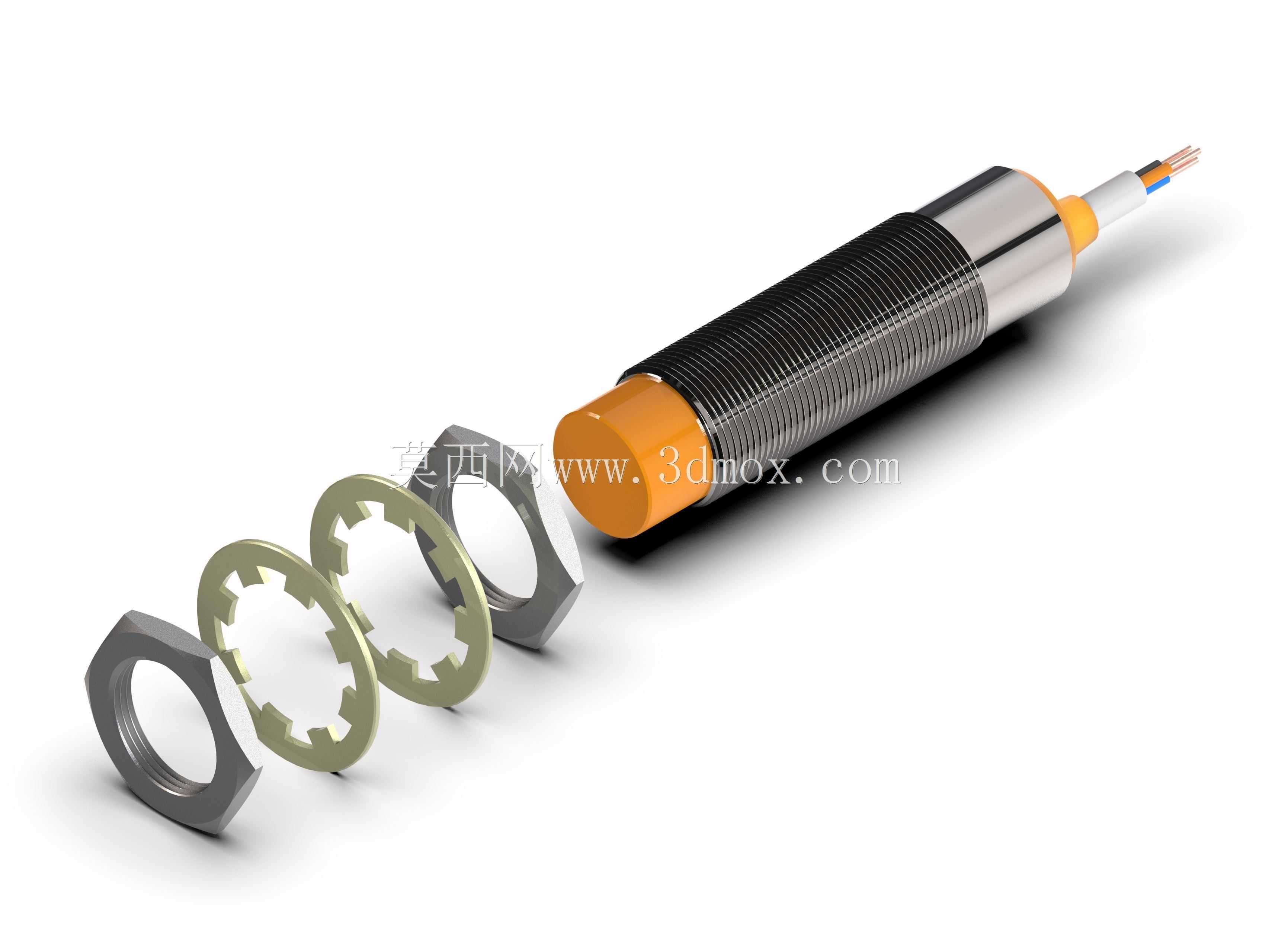

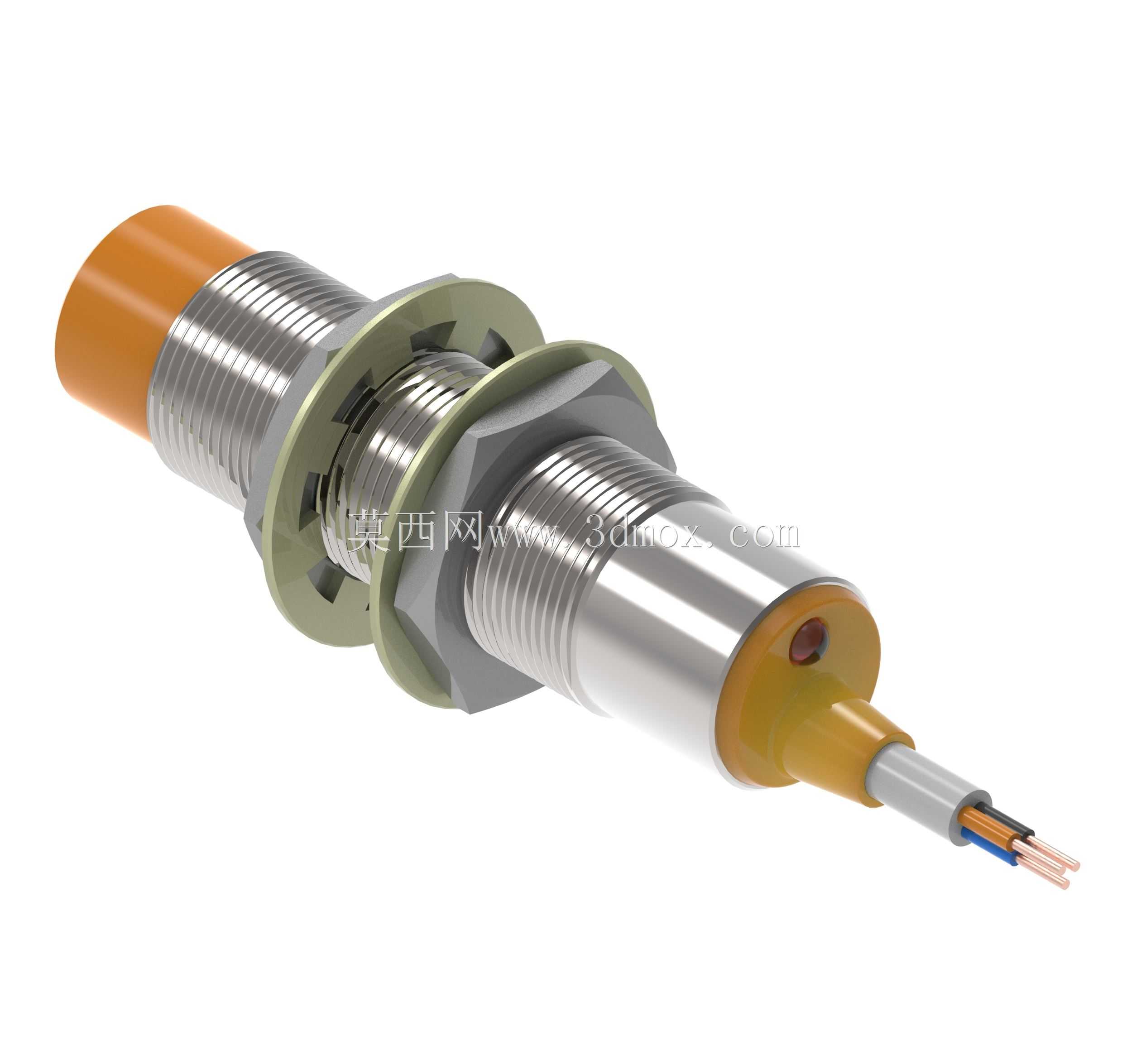

　　在自动化产线的工位定位、物料到位检测、设备行程限位场景里，这类圆柱螺纹型电感式探测元件是出镜率极高的检测部件，不同于光电类传感器受粉尘、油污、光线干扰的特性，它仅对金属材质的被测物产生感应信号，在机加工工位、装配输送线、冶金设备周边的恶劣工况下，能长期保持稳定的触发精度，不会因为切削液飞溅、车间照明变化出现误触发问题。从结构设计来看，这款探测元件采用M18标准螺纹柱身，柱身配套两个六角锁紧螺母与一片防松垫圈，安装时只需在设备安装面板或机架上开出对应直径的通孔，将传感器穿入后通过两个螺母从安装面两侧锁紧，就能快速调整感应端的伸出长度，适配不同的检测距离需求，不需要额外设计定制安装支架，能大幅缩减现场安装调试的工时。

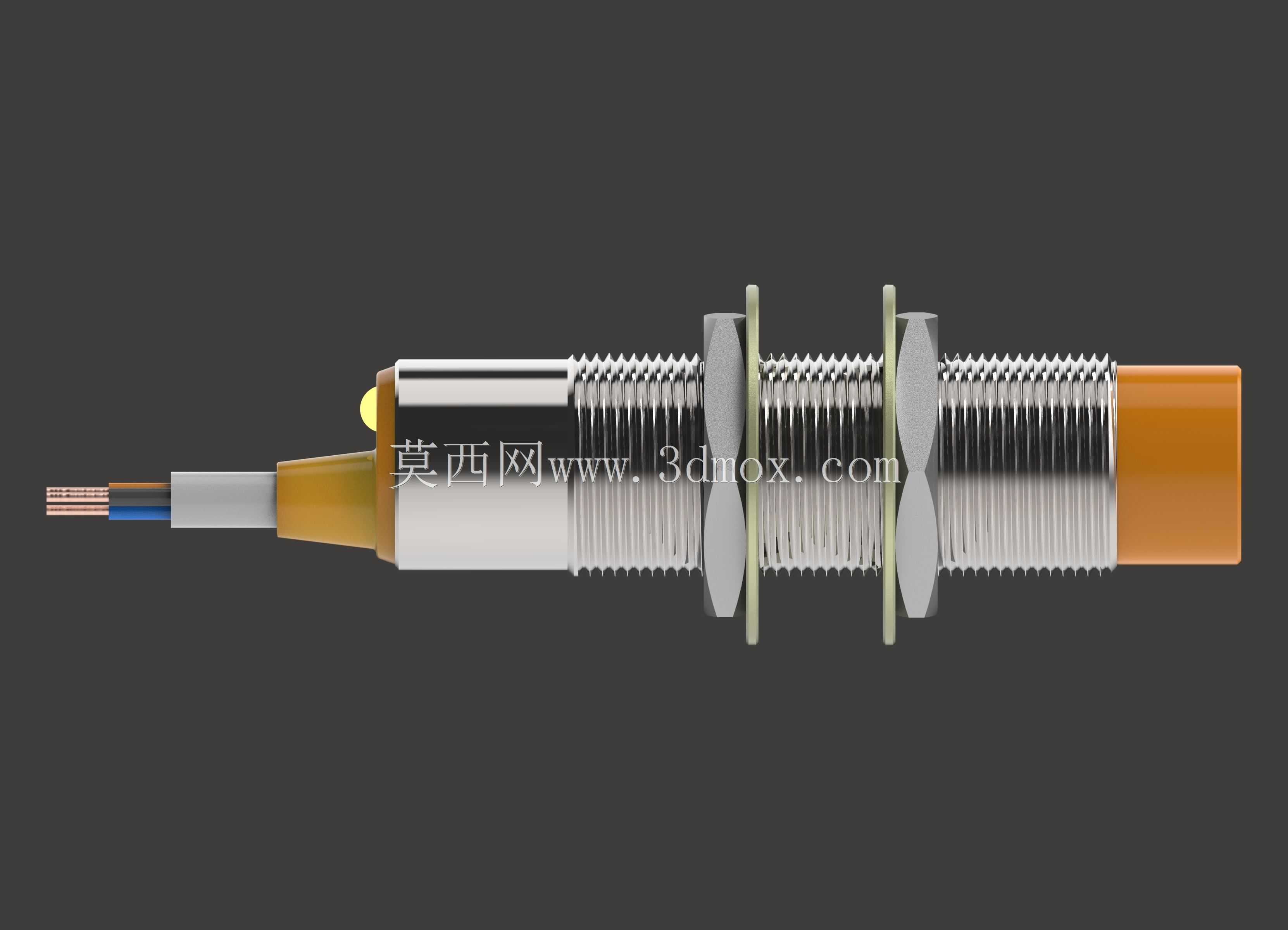

　　感应端采用橙色工程塑料封帽，内部封装感应线圈与信号处理电路，封帽做了圆弧过渡处理，避免安装过程中磕碰损伤内部线圈，尾部出线端做了应力释放锥套结构，线缆从锥套中心引出，内部包含电源正负极、信号输出线芯，锥套采用柔性耐油材质，能缓冲设备运行过程中线缆弯折产生的应力，避免线芯根部断裂，延长元件在往复运动设备上的使用寿命。从功能特性上看，这款元件的额定感应距离为8mm，触发时无机械接触、无动作触点，不会像机械式行程开关那样因为长期碰撞产生触点磨损、弹片疲劳失效的问题，响应频率可以满足高速输送线的工件计数需求，当金属被测物进入感应范围时，内部振荡电路的损耗变化会被信号处理电路识别，转化为开关量信号传递给设备控制系统，不需要额外搭配信号放大器，接线后即可直接接入PLC的输入端口。

　　设计建模过程中，需要重点把控几个关键尺寸边界：螺纹段的有效长度要覆盖常规安装板的厚度范围，两个锁紧螺母的对边尺寸要匹配标准扳手的开口尺寸，方便现场工人不用特制工具就能完成紧固；感应端封帽的直径要略小于螺纹大径，避免穿入安装孔时出现卡滞；尾部锥套的最大直径不能超过螺纹大径，保证传感器可以从安装孔的单侧顺利穿入，不需要拆分尾部线缆就能完成装配。实际选型应用时，要注意安装周边的金属干扰问题，传感器螺纹柱身周围需要留出足够的无金属空间，避免周边金属构件被误识别为被测物，两个同型号传感器并排安装时，要保持两倍以上感应距离的间距，防止相邻传感器的振荡磁场互相干扰产生误信号。

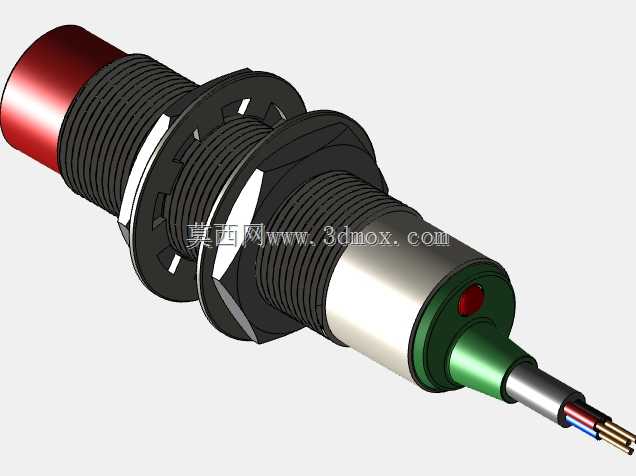

　　这类电感式探测元件的外壳采用金属镀镍处理，既可以屏蔽外部电磁干扰对内部电路的影响，也能抵御车间内的切削液、润滑油腐蚀，防护等级可以满足多数工业现场的使用要求，不需要额外加装防护套就能直接使用。在三维建模过程中，要还原柱身螺纹的牙型细节、锁紧螺母的倒角、感应端封帽与金属壳体的配合台阶、尾部线缆的线芯分股结构，这些细节不仅是外观展示的需要，更能为安装布局设计提供准确的干涉检查依据，结构工程师在做设备整体布局时，可以直接调用这个模型，核对安装孔位尺寸、传感器伸出长度与被测工件的运动轨迹是否存在干涉，提前规避现场安装时才发现的尺寸匹配问题，减少设计返工。
