BAY15d接口24V双丝汽车信号灯泡

　　这款双灯丝信号灯泡主要适配24V车载电气系统，常见于中重型商用车、客运车辆以及部分工程作业车辆的尾灯组、制动灯组与转向信号回路中，承担行车示宽、制动警示、转向提示等多重信号传递功能。在车辆实际运行过程中，这类灯泡需要兼顾长时间低功率示宽点亮与瞬时高功率制动点亮的双重工况，双灯丝的结构设计恰好匹配这一需求，低功率灯丝对应持续工作的示宽功能，高功率灯丝对应触发式的制动信号功能，单灯即可实现两种信号输出，减少尾灯总成内部的安装点位占用，降低灯组整体的结构复杂度。从安装接口来看，采用的BAY15d是车用灯泡领域应用极广的卡口式标准接口，接口处的两个定位销存在高度差，属于不对称防呆设计，安装时只需对准灯座的对应卡槽推入后旋转一定角度即可完成固定，无需额外紧固件，更换时徒手即可操作，能大幅降低后期运维的更换难度；接口处的金属壳体采用导电金属材质，与灯座接触后形成负极回路，底部两个独立的接触点分别对应两根灯丝的正极输入，从物理结构上避免两个灯丝的供电回路出现短接问题。

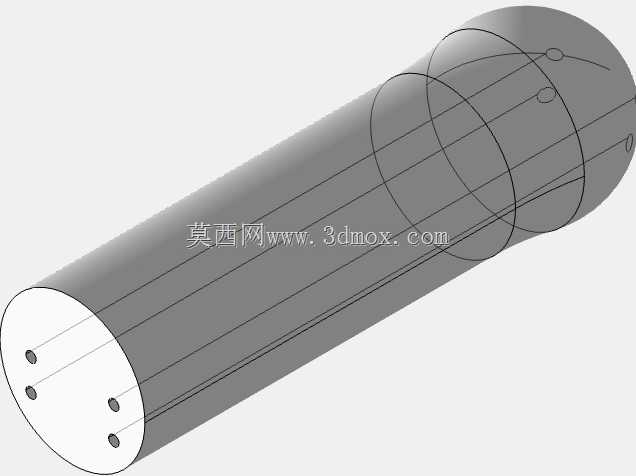

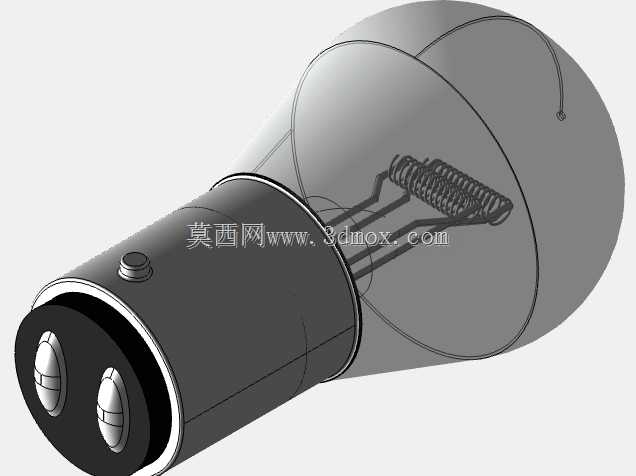

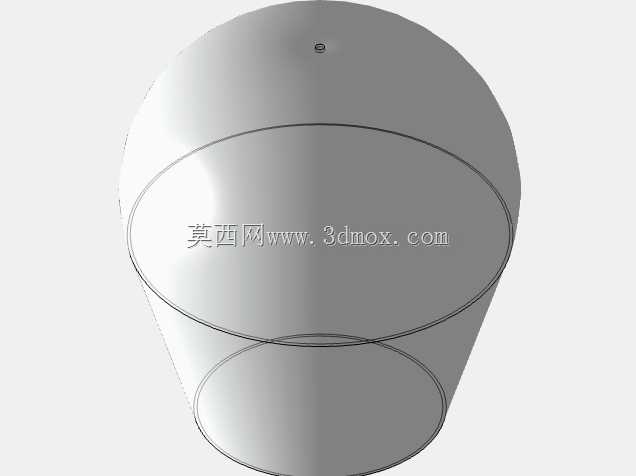

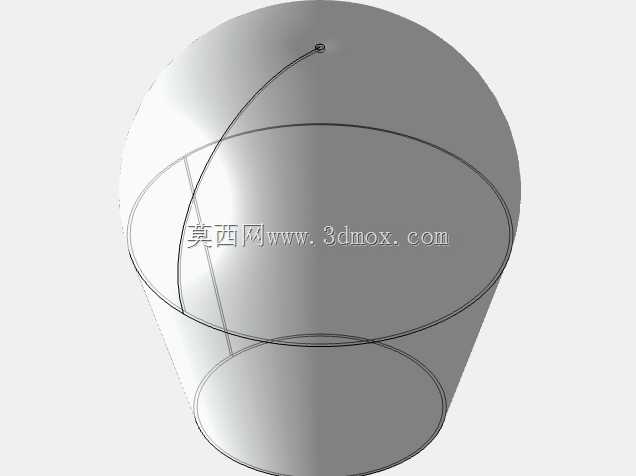

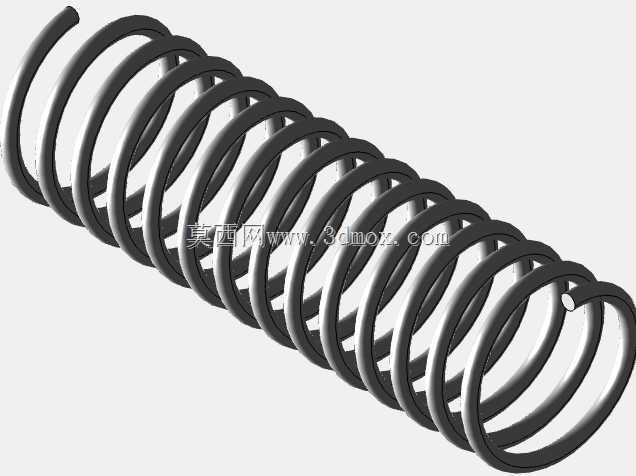

　　设计这类灯泡的三维模型时，首先要还原玻璃泡壳的光学曲面轮廓，泡壳的弧度直接影响光线的散射角度，车用信号灯泡不需要聚光效果，需要光线在水平方向有足够大的散射角，保证侧后方车辆也能清晰识别灯光信号，因此泡壳采用了渐扩式的梨形曲面，从金属灯头位置向外平滑扩张至最大直径后再做圆弧收顶，曲面过渡处没有棱角，避免光线在玻璃内部出现不规则折射。内部的灯丝支撑结构需要严格按照实际产品的排布还原，两根灯丝沿灯泡轴线方向上下排布，分别对应不同的功率参数，每根灯丝都通过独立的金属导丝连接到底部的接触点，导丝外部有绝缘结构隔离，避免与金属灯头出现导通；灯丝采用螺旋绕制的钨丝结构，建模时需要还原螺旋的节距与丝径参数，保证结构外观与实物一致，同时要注意灯丝在泡壳内部的相对位置，确保安装后灯丝处于灯组反光碗的焦点位置，让反光碗能将灯丝发出的光线有效反射到规定的照射角度范围内。

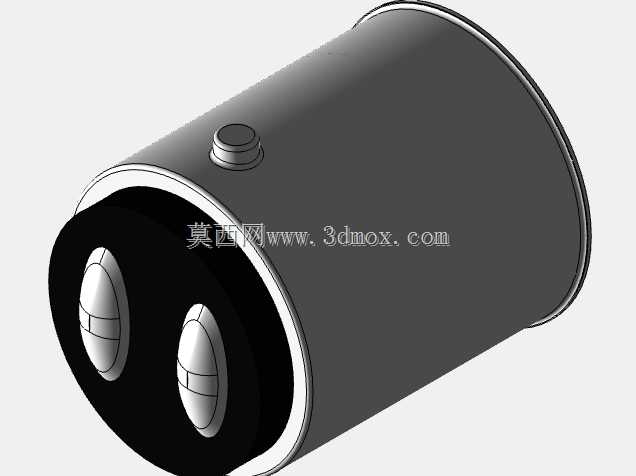

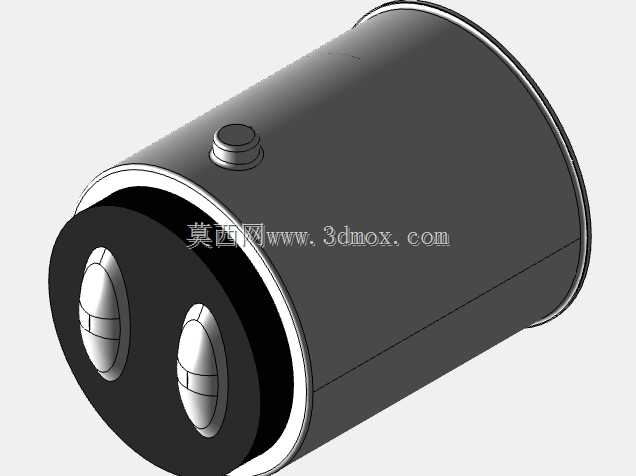

　　金属灯头部分的尺寸需要严格符合BAY15d接口的标准规范，灯头外径、定位销的凸出高度、两个定位销的周向角度差、底部接触点的凸起高度都要控制在标准公差范围内，否则会出现安装后卡接不牢、接触不良、定位偏移等问题；灯头表面的滚花或者防滑结构也需要还原，方便安装时施加旋转力矩，避免手打滑。从安装边界来看，灯泡整体长度从灯头底部到泡壳顶端的尺寸需要与常见灯座的容纳深度匹配，泡壳的最大直径不能超过灯座安装孔的预留尺寸，否则安装时泡壳会与灯座或者灯组内部的遮光结构发生干涉；灯泡安装后突出灯座的部分要处于灯罩的内部空间内，与灯罩内表面保留足够的安全间隙，避免灯泡长时间工作产生的热量长期烘烤灯罩，导致灯罩老化变色。

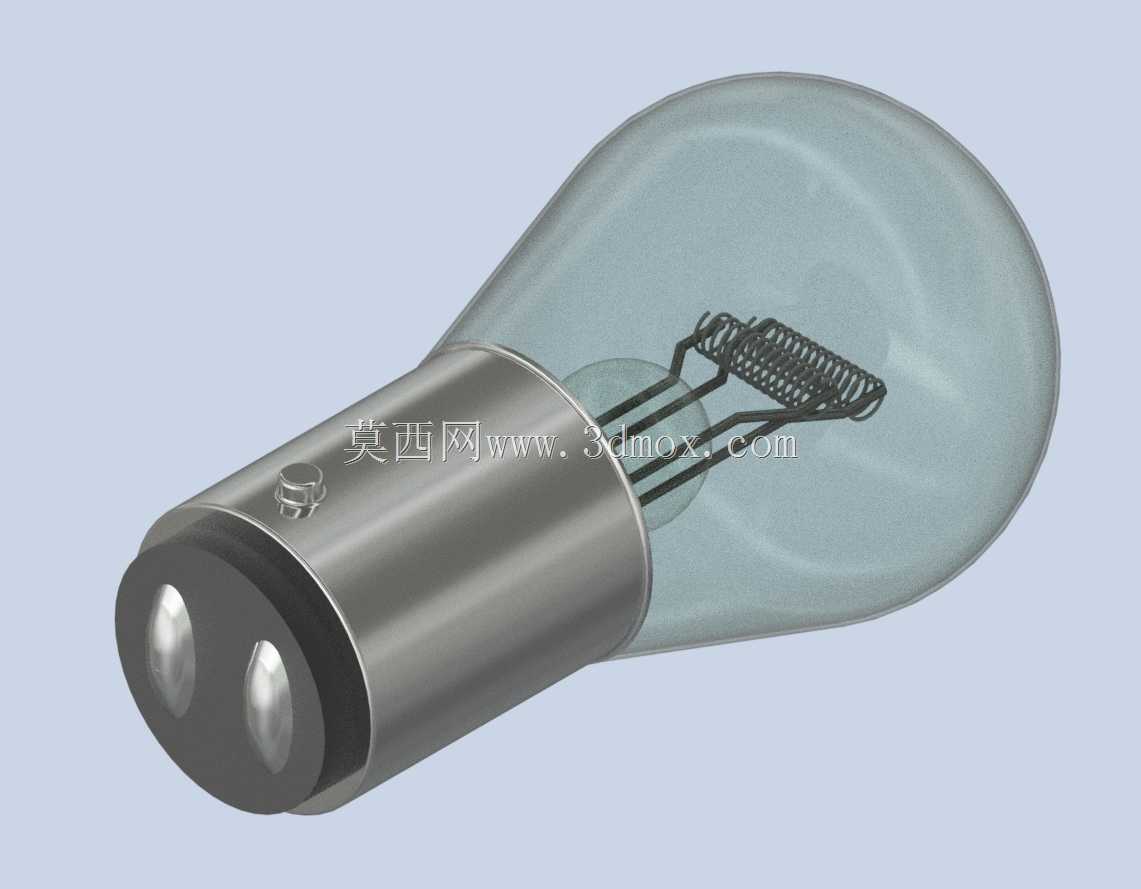

　　在实际选型匹配时，除了接口尺寸与电压参数，还要注意灯丝的功率参数与车辆原有线路的负载匹配，24V系统下的P21/5W规格，21W灯丝对应制动信号回路，5W灯丝对应示宽回路，功率偏差过大会导致灯光亮度不符合国标要求，或者造成线路过载发热。建模过程中，金属灯头部分做了表面质感的区分，滚花区域与光滑圆柱区域的表面纹理不同，底部接触点做了圆弧凸起处理，还原实际接触的弹性结构；玻璃泡壳采用半透明的材质表现，能够隐约看到内部的灯丝与支撑结构，与实物的视觉效果一致。这类灯泡的结构看似简单，但每个尺寸细节都关系到装车后的实际使用效果，比如定位销的角度偏差会导致灯丝偏移反光碗焦点，出现灯光照射角度偏移、亮度不足的问题；底部接触点的凸起高度不够会导致接触电阻过大，工作时出现触点烧蚀、灯泡闪烁的问题；泡壳的厚度不均匀会导致光线折射紊乱，影响信号的识别距离。
